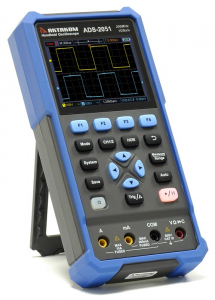

ОСЦИЛЛОГРАФ |
Полоса пропускания | 200 MГц |
Количество каналов | 2 + генератор сигнала |
Скорость захвата осциллограмм | 10000 осц/сек |
Регистрация |
Режим | Обычный, пиковый детектор |
Максимальная дискретизация | 1 Гвыб/сек (500 Мвыбсек - 2 канала) |
Вход |
Связь по входу | открытый, закрытый, земля |
Входной импеданс | 1 MОм±2% в параллель 16 пФ±10 пФ |
Учет ослабления пробников | 1X, 10X, 100X, 1000X |
Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1) |
Ограничение полосы пропускания | 20 МГц |
Параметры горизонтальной системы |
Глубина записи | 8 К (4 К - каждый канал) |
Диапазон частоты выборки | 0.25 Выб/сек ~ 1 Гвыб/сек (один канал), 0.25 Выб/сек ~ 500 Mвыб/сек (два канала) |
Интерполяция | (sin x)/x |
Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
Погрешность временной базы | ±100 ppm |
Режим | Y-T, X-Y |
Параметры вертикальной системы |
АЦП | 8 бит |
Вертикальное отклонение | 10 мВ/дел ~ 10 В/дел |
Диапазон смещения | ±6 делений |
Полоса пропускания для однократного сигнала | Полный диапазон |
Низкочастотный предел | ≥10 Гц (на входе, закрытый вход, -3dB) |
Время нарастания | ≤1.75 нс (типичное) |
Погрешность коэффициент усиления | ±3% |
Измерения |
Курсорные | ΔV, ΔT, ΔV&ΔT между курсорами |
Автоматические | Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период |
Система запуска |
Источник запуска | CH1, CH2 |
Связь | DC, AC |
Тип запуска | Запуск по фронту (нарастающий, спадающий) |
Режим запуска | Авто, обычный, однократный |
Диапазон уровня запуска | ±4 деления от центра экрана |
Погрешность уровня запуска | ±0,3 деления |
МУЛЬТИМЕТР |
Максимальная разрядность | 20000 отсчетов |
Измерение истинных среднеквадратических значений | TrueRMS |
Измеряемые параметры | Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи |
Входной импеданс | 10 МОм |
Выбор диапазона | Автоматический |
Диапазон измерения (полные характеристики приведены ниже) | Напряжение постоянного тока | 1000 В |
Напряжение переменного тока | 750 В |
Постоянный ток | 10 А |
Переменный ток | 10 А |
Сопротивление | 100 МОм |
Емкость | 2 мФ |
Тестирование диодов | 0 ~ 2 В |
Входы мультиметра и осциллографа | независимые |
Дополнительные режимы | режим удержания показаний, режим относительных измерений |
Диапазоны измерения |
Параметр | Диапазон | Разрешение | Погрешность |
Постоянное напряжение | 200.00 мВ | 0.01 мВ | ±(0.3%+10 е.м.р.) |
2.0000 В | 0.1 мВ | ±(0.3%+5 е.м.р.) |
20.000 В | 1 мВ |
200.00 В | 10 мВ |
1000.0 В | 0.1 В | ±(0.8%+5 е.м.р.) |
Переменное напряжение TrueRMS (40…1000 Гц) | 200.00 мВ | 0.01 мВ |
2.0000 В | 0.1 мВ |
20.000 В | 1 мВ |
200.00 В | 10 мВ |
750.0 В | 0.1 В | ±(1.0%+5 е.м.р.) |
Постоянный ток | 200 мА | 10 мкА | ±(0.8%+2 е.м.р.) |
10 А | 1 мА | ±(2.5%+2 е.м.р.) |
Переменный ток TrueRMS (40…1000 Гц) | 200 мА | 10 мкА | ±(1.0%+5 е.м.р.) |
10 А | 1 мА | ±(2.8%+5 е.м.р.) |
Сопротивление | 200.00 Ом | 0.01 Ом | ±(0.8%+3 е.м.р.) |
2.0000 кОм | 0.1 Ом |
20.000 кОм | 1 Ом |
200.00 кОм | 10 Ом |
2.0000 МОм | 100 Ом |
20.000 МОм | 1 кОм | ±(1.0%+3 е.м.р.) |
100.00 MОм | 10 кОм | ±(3.0%+3 е.м.р.) |
Емкость | 20.000 нФ | 1 пФ | ±(3.0%+10 е.м.р.) |
200.00 нФ | 10 пФ |
2.0000 мкФ | 100 пФ |
20.000 мкФ | 1 нФ |
200.00 мкФ | 10 нФ |
2.0000 мкФ | 100 нФ |
Тест диодов | 0 - 2 В |
Прозвонка | Звуковой сигнал <50 Ом |
ГЕНЕРАТОР СИГНАЛОВ |
Количество каналов | 1 |
Основные формы сигнала | Синусоидальная, прямоугольная, пилообразная, импульсная |
Специальные формы сигналов | 8 типов: Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlt, AmplAlt |
Диапазон частот | Синусоидальная форма | 0,1 Гц ~ 25 МГц |
Прямоугольная форма | 0,1 Гц ~ 10 МГц |
Пилообразная форма | 0,1 Гц ~ 1 МГц |
Импульсная форма | 0,1 Гц ~ 5 МГц |
Специальная форма | 0,1 Гц ~ 5 МГц |
Амплитуда выходного сигнала | 20 мВп-п ~ 5 Вп-п (HighZ) 10 мВп-п ~ 2,5 Вп-п (50 Ом) |
Частота дискретизации | 125 Мвыб/с |
Максимальная память формы сигнала | 8 К точек |
Вертикальное разрешение | 14 бит |
Выходной импеданс | 50 Ом, HighZ |
Выбор диапазона | Автоматический |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
Дисплей |
Тип дисплея | диагональ 3,5”, ЖК, TFT матрица |
Разрешение дисплея | 320 (по горизонтали) × 240 (по вертикали) точек |
Количество цветов | 65536 цветов |
Выход для калибровки пробников |
Выходное напряжение (типичное) | амплитуда 3,3 В |
Выходной сигнал | меандр 1 кГц |
Интерфейс |
Тип | USB тип С |
Функционал | связь с ПК, зарядка |
Питание |
Li-ion аккумулятор | 2 х 2200 мАч, тип 18650 |
Время работы (типичное) | 6 часов |
Мощность | <5 Вт |
Габаритные размеры | 198 х 96 х 38 мм |
Вес | около 0,6 кг |
