ADS-3062L USB осциллограф - приставка двухканальный

0 отзывов

Артикул: ADS-3062L

Код товара: 6852

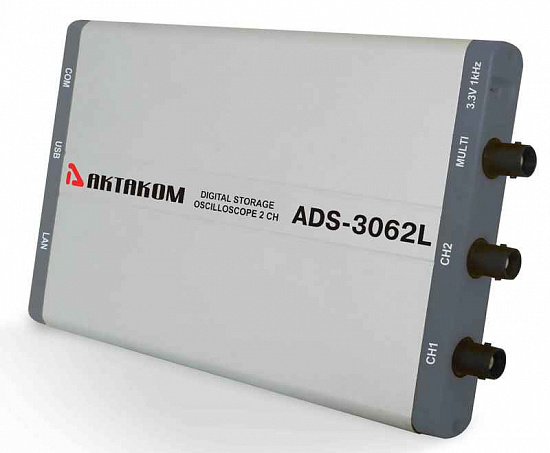

USB осциллограф - приставка ADS-3062L двухканальный_1
Посмотрите со всех сторон в 3D
USB осциллограф - приставка ADS-3062L двухканальный_1
Актаком
Актаком
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Вид исполнения — USB-приставка
  • Количество аналоговых каналов — 2
  • Полоса пропускания, МГц — 60
  • Максимальная длина записи — 10 M
Все характеристики Подробное описание
По запросу
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

ADS-3062L USB осциллограф - приставка двухканальный - это удобное и функциональное устройство для анализа сигналов. Он представляет собой 2-х канальный осциллограф, который подключается к ПК через USB. Осциллограф имеет полосу пропускания 60 МГц и разрешение 8 бит, что позволяет получать точные и четкие данные. Дискретизация составляет 500 Мвыб/сек (250 Мвыб/с на канал), а коэффициенты отклонения и развертки позволяют настроить осциллограф под различные задачи. Глубина записи составляет 10 М точек, а максимальное входное напряжение - 40 В. Осциллограф также обладает различными интерфейсами, включая USB 2.0 и LAN, что обеспечивает удобство подключения и передачи данных. Благодаря 20 автоизмерениям, вы сможете быстро и легко получать необходимую информацию о сигналах. С ADS-3062L USB осциллографом ваша работа станет гораздо более эффективной и удобной.

Технические характеристики

Вид исполнения USB-приставка
Количество аналоговых каналов 2
Полоса пропускания, МГц 60
Максимальная длина записи 10 M
Частота дискретизации, Гвыб/сек 0.5
Генератор сигналов Нет
Гарантия (мес.) 14
Страна производитель Китай
Габаритные размеры, мм 180х120х18
Вес нетто, кг 0.26

Описание двухканального USB осциллографа ADS-3062L:

Осциллографы цифровые серии ADS-3062/3112 - это первые цифровые USB осциллографы с глубиной записи 10 миллионов точек на канал.

Осциллографы имеют поплосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/сек (500 Мвыб/с для ADS-3062). Отличительной чертой данных моделей является ультратонкий (вего 18 мм) корпус.

Цифровые осциллографы серии ADS-3062/3112 функционально схожи с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. Кроме USB интерфейса который имеется во всех моделей данной серии, приборы с индексом L (ADS-3062L и ADS-3112L) имеют LAN интерфейс

Технические характеристики USB осциллографа ADS-3062L:

Параметр Значение
Полоса пропускания 60 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время) 500 Мвыб/сек (250 Mвыб/сек - 2 канала)
Вход Связь по входу закрытый
Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 40 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания полный диапазон
Изолированность каналов 50 Гц: 100 : 1; 10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Интерполяция (sin x)/x
Глубина записи 10 M точек
Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки ±100 ppm
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала 60 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (60 МГц) ≤5.8 нс (типичное)
Погрешность коэф.усиления ±3%
Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, /, FFT
Фигуры Лиссажу Диапазон Полный
Сдвиг фаз ±3 градуса
Система запуска Режим запуска Однократный, обычный, авто
Тип запуска Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
Запуск по видеосигналу NTSC, PAL и SECAM
Диапазон установки уровня запуска ±5 делений от центра экрана
Интерфейс USB 2.0, LAN
Входы/выходы Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника (5 В/ 1 кГц)
Питание от USB порта - без использования LAN; сетевой адаптер 5 В / 1А - при использовании LAN
Потребляемая мощность менее 5 Вт
Габаритные размеры 190 мм × 120 мм × 18 мм (Д*В*Г)

Комплект поставки ADS-3062L:

№ Наименование Количество
1. Двухканальный осциллограф - приставка ADS-3062L 1
2. USB-кабель 1
3. Осциллографический щуп 2
4. Сетевой адаптер 1
5. Сетевой кабель 1
6. Программное обеспечение* 1
7. Руководство по эксплуатации (краткая инструкция) 1
8. Упаковочная тара 1
Комплектация
  • Осциллограф ADS-3062L
  • Осциллографические щупы (2 шт.)
  • Сетевой кабель
  • Сетевой адаптер
  • Usb кабель для подключения к пк
  • Чехол
  • Программное обеспечение
