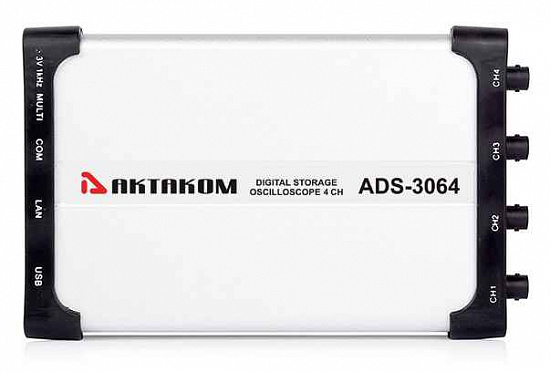

| Полоса пропускания
| 60 MГц
|
| Количество каналов
| 4 + внешний запуск
|
| Регистрация
|
| Режим
| Обычный, пиковый детектор, усреднение
|
| Макс. дискретизация (реальное время)
| 500 Mвыб/сек (250 Mвыб/сек - 2 канала, 125 Mвыб/сек - 4 канала)
|
| Вход
|
| Связь по входу
| закрытый
|
| Входной импеданс
| 1 MΩ±2% в параллель 10 пФ±5 пФ
|
| Учет ослабления пробников
| 1X, 10X, 100X, 1000X
|
| Максимальное входное напряжение
| 40 Вп-п (DC + AC пик-пик)
|
| Ограничение полосы пропускания
| полный диапазон
|
| Изолированность каналов
| 50 Гц: 100 : 1
10 МГц: 40 : 1
|
| Задержка между каналами (типичное)
| 150 пс
|
|
|
| Интерполяция
| (sin x)/x
|
| Глубина записи
| 5 M точек
|
| Коэффициент развертки
| 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
|
| Погрешность времени выборки и времени задержки
| ±100 ppm
|
| Погрешность измерения интервалов (DC~100 МГц)
| однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
|
| Параметры вертикальной системы
|
| АЦП
| 8 бит
|
| Вертикальное отклонение
| 5 мВ/дел ~ 5 В/дел
|
| Полоса пропускания для аналогового периодического сигнала
| 60 МГц
|
| Полоса пропускания для однократного сигнала
| Полный диапазон
|
| Низкочастотный предел
| ≥5 Гц ( на входе, закрытый вход, -3dB)
|
| Время нарастания
| ≤5.8 нс (типичное)
|
| Погрешность коэф.усиления
| ±3%
|
| Погрешность коэф.усиления (усреднения)
| Усреднение по 16 регистрациям:
±(3% + 0.05 дел)
|
| Измерения
|
| Курсорные
| ΔV и ΔT между курсорами
|
| Автоматические
| Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
|
| Математические операции
| +, -, *, /, FFT
|
| Фигуры Лиссажу
| Диапазон: полный
|
| Сдвиг фаз: ±3 градуса
|
| Система запуска
|
| Режим запуска
| Однократный, обычный, авто
|
| Тип запуска
| Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
|
| Запуск по видеосигналу
| NTSC, PAL и SECAM
|
| Диапазон установки уровня запуска
| ±5 делений от центра экрана
|
| Интерфейс
| USB 2.0
|
| Входы/выходы
| Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
|
| Питание
| от USB порта или сетевой адаптер 5 В / 1А
|
| Потребляемая мощность
| менее 5 Вт
|
| Габаритные размеры
| 190 мм × 120 мм × 18 мм (Д*В*Г)
|
| Вес
| около 260 гр
|
