ADS-3112 USB осциллограф - приставка двухканальный

0 отзывов

Артикул: ADS-3112

Код товара: 6850

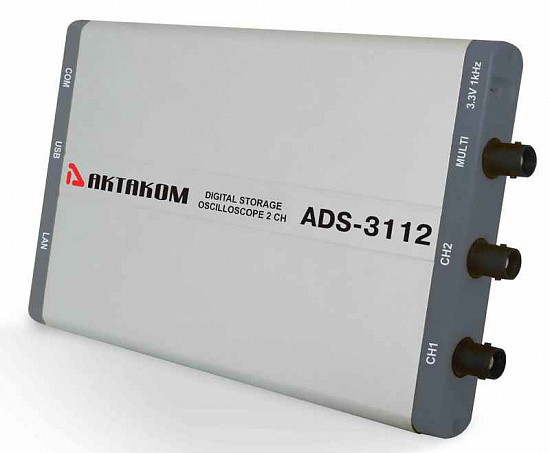

USB осциллограф - приставка ADS-3112 двухканальный_1

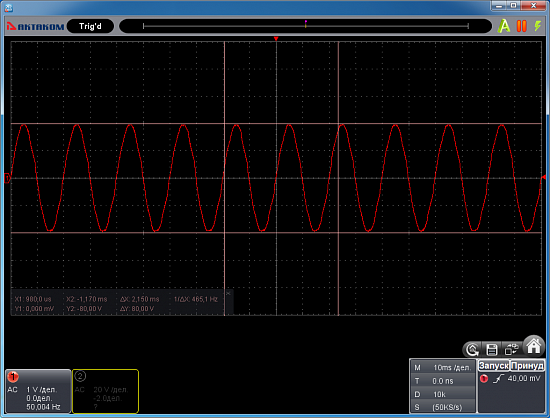

USB осциллограф - приставка ADS-3112 двухканальный_2
Посмотрите со всех сторон в 3D
USB осциллограф - приставка ADS-3112 двухканальный_1
USB осциллограф - приставка ADS-3112 двухканальный_2
Актаком
Актаком
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Вид исполнения — USB-приставка
  • Количество аналоговых каналов — 2
  • Полоса пропускания, МГц — 100
  • Максимальная длина записи — 10 M
Все характеристики Подробное описание
По запросу
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

ADS-3112 USB осциллограф - приставка двухканальный - это современный и удобный прибор для измерений и анализа сигналов. Он представляет собой 2-канальный осциллограф, который подключается к компьютеру через USB-порт. Осциллограф имеет полосу пропускания 100 МГц и разрешение 8 бит, что обеспечивает достаточно точные измерения. Дискретизация составляет 1 Гвыб/с или 500 Мвыб/с на канал. Коэффициент отклонения на осциллографе можно регулировать от 5 мВ/дел до 5 В/дел, а коэффициент развертки от 2 нс/дел до 100 с/дел. Глубина записи составляет 10 М точек, что позволяет подробно анализировать сигналы. Максимальное входное напряжение составляет 40 В, а входной импеданс - 1 МОм||10 пФ. Осциллограф также оснащен 20 автоизмерениями и интерфейсом USB 2.0. Питание осциллографа может осуществляться как от USB, так и от сетевого адаптера. Этот осциллограф идеально подходит для профессионалов и энтузиастов, которым требуется точный и удобный прибор для измерений и анализа сигналов.

Технические характеристики

Вид исполнения USB-приставка
Количество аналоговых каналов 2
Полоса пропускания, МГц 100
Максимальная длина записи 10 M
Частота дискретизации, Гвыб/сек 1
Генератор сигналов Нет
Гарантия (мес.) 14
Страна производитель Китай
Габаритные размеры, мм 180х120х18
Вес нетто, кг 0.26

Описание двухканального USB осциллографа ADS-3112:

Осциллографы цифровые серии ADS-3062/3112 - это первые цифровые USB осциллографы с глубиной записи 10 миллионов точек на канал.

Осциллографы имеют поплосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/с (500 Мвыб/с для ADS-3062). Отличительной чертой данных моделей является ультратонкий (вего 18 мм) корпус. Цифровые осциллографы серии ADS-3062/3112 функционально схожи с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. Кроме USB интерфейса который имеется во всех моделей данной серии, приборы с индексом L (ADS-3062L и ADS-3112L) имеют LAN интерфейс.

Гарантийный срок: 14 месяцев

Отличительные особенности USB осциллографа:

  • 2-х канальный осциллограф- приставка к ПК.
  • Полоса пропускания 100 МГц,
  • Разрешение 8 бит.
  • Дискретизация 1 Гвыб/сек (500 Мвыб/с на канал).
  • Коэф.отклонения 5 мВ/дел - 5 В/дел.
  • Коэф. развертки 2 нс/дел - 100 с/дел.
  • Глубина записи 10 М точек.
  • Макс. вх. напряжение 40 В.
  • Вх.импеданс 1 МОм||10 пФ.
  • 20 автоизмерений,
  • Интерфейсы USB 2.0.
  • Питание от USB или сетевой адаптер

Технические характеристики ADS-3112 :

Параметр Значение
Полоса пропускания 100 MГц
Количество каналов 2 + внешний запуск
Регистрация Режим Обычный, пиковый детектор, усреднение
Максимальная дискретизация (реальное время) 1 Гвыб/сек
Вход Связь по входу закрытый
Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников 1X, 10X, 100X, 1000X
Максимальное входное напряжение 40 Вп-п (DC + AC пик-пик)
Ограничение полосы пропускания полный диапазон
Изолированность каналов 50 Гц: 100 : 1; 10 МГц: 40 : 1
Задержка между каналами (типичное) 150 пс
Интерполяция (sin x)/x
Глубина записи 10 M точек
Коэффициент развертки 2 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки ±100 ppm
Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы АЦП 8 бит
Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
Полоса пропускания для аналогового периодического сигнала 100 МГц
Полоса пропускания для однократного сигнала Полный диапазон
Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (60 МГц) ≤3.5 нс (типичное)
Погрешность коэффициент усиления ±3%
Погрешность коэффициент усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения Курсорные ΔV и ΔT между курсорами
Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции +, -, *, /, FFT
Фигуры Лиссажу Диапазон Полный
Сдвиг фаз ±3 градуса
Система запуска Режим запуска Однократный, обычный, авто
Тип запуска Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
Запуск по видеосигналу NTSC, PAL и SECAM
Диапазон установки уровня запуска ±5 делений от центра экрана
Интерфейс USB 2.0
Входы/выходы Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
Питание от USB порта или сетевой адаптер 5 В / 1А
Потребляемая мощность менее 5 Вт
Габаритные размеры 190 мм × 120 мм × 18 мм (Д*В*Г)
Вес около 260 гр

Комплект поставки ADS-3112:

№ Наименование Количество
1. Четырехканальный USB осциллограф - приставка ADS-3112 1
2. USB-кабель 1
3. Осциллографический щуп 2
4. Программное обеспечение* 1
5. Руководство по эксплуатации (краткая инструкция) 1
6. Упаковочная тара 1
Комплектация
  • Осциллограф ADS-3112
  • Осциллографические щупы (2 шт.)
  • Сетевой кабель
  • Сетевой адаптер
  • Usb кабель для подключения к пк
  • Чехол
  • Программное обеспечение
