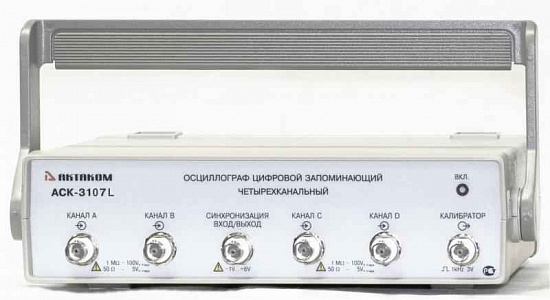

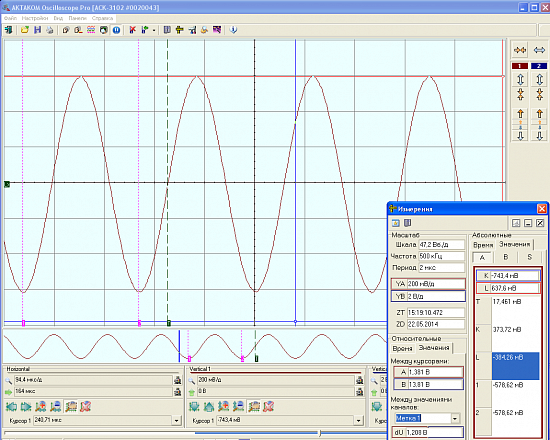

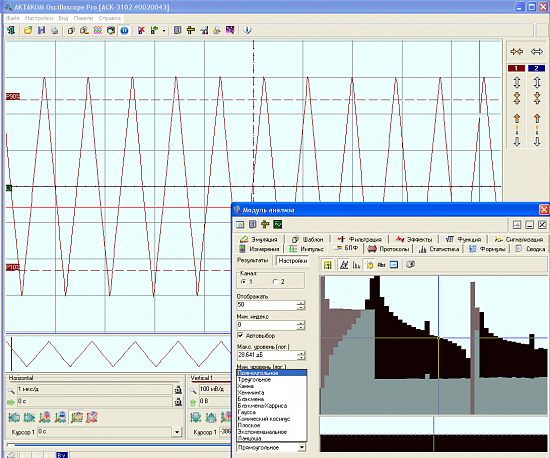

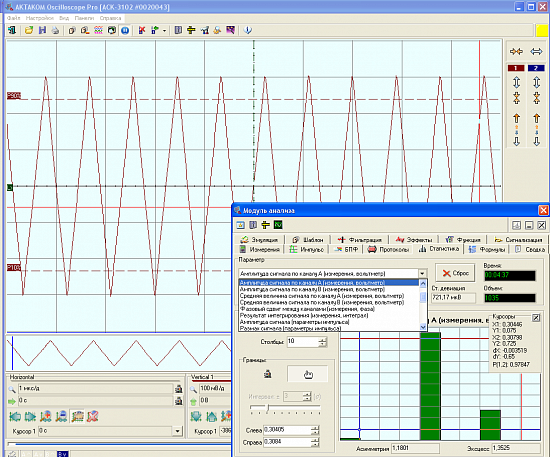

| Вертикальная развертка
|
| Число делений экрана
| 8
|
| Число пикселей на деление
| 32
|
| Диапазон отклонения
| 2 мВ/дел...10 В/дел с шагом 1-2-5
|
| Погрешность
| +/- 2,5%
|
| Частотный диапазон по уровню –3 дБ
| DC: 0 Гц...100 МГц; AC: 1,2 Гц...100 МГц
|
| Время нарастания переходной характеристики
| Макс. 6,5 нс
|
| Разделение каналов
| Мин. –40 дБ во всем частотном диапазоне
|
| Входной импеданс
| 1 МОм +5% –3% или 50 Ом ±2 %
|
| Подстройка погрешности входного сопротивления
| Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа
|
| Входная емкость
| 20 пФ ±1 пФ
|
| Максимальное входное напряжение
| ±100 В в любом диапазоне
|

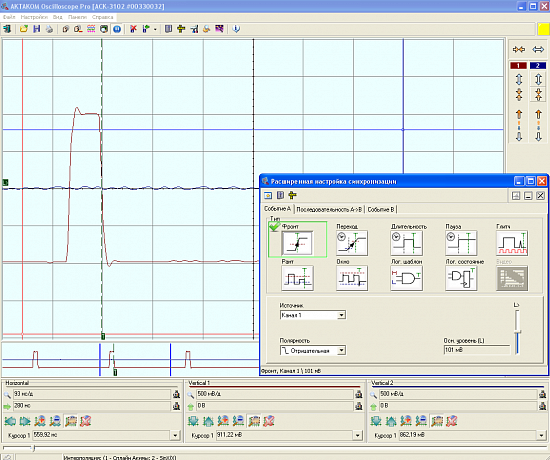

| Синхронизация
|
| Источник синхронизации
| Канал А, канал В, внешний вход синхронизации
|
| Установка порога
| Канал А и канал В во всем отображаемом диапазоне. Внешн. фиксир. +1,2 В
|
| Выбор фронта синхронизирующего сигнала
| Передний или задний фронт
|
| Минимальный период повторения синхронизирующего импульса
| 20 нс
|
| Минимальная длительность синхронизирующего импульса
| 10 нс
|
| Диапазон напряжений на входе внешней синхронизации
| –1...+6 В
|
| Подключение и подстройка синхронизации
| Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц
|
| Горизонтальная развертка
|
Доступные режимы
|
| Развертка после события синхронизации
|
| Развертка до события синхронизации (режим предзаписи)
|
| Непрерывный сбор данных (режим самописца)
|
Размер данных
|
| Обычный режим — 130000 точек. Отношение доли данных до и после события — любое
|
| Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб)
|
Время развертки
| Обычный режим — 10 нс/выборку...1 мс/выборку
|
| Режим самописца — 10 мкс/выборку...1 час/выборку
|
| Погрешность развертки
| Не более 2%
|
| Встроенный генератор
|
| Выходной разъем
| BNC, совмещен с входом внешней синхронизации
|
| Выходной импеданс
| около 150 Ом
|
| Выходной сигнал
| Прямоугольный, со скважностью 2
|
| Частота выходного сигнала
| 1 кГц
|
| Выходное напряжение
| около 3,5 В от пика до пика
|

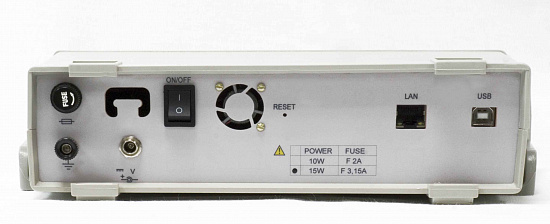

| Питание
|
| Сетевой адаптер
| +6,5 В
|

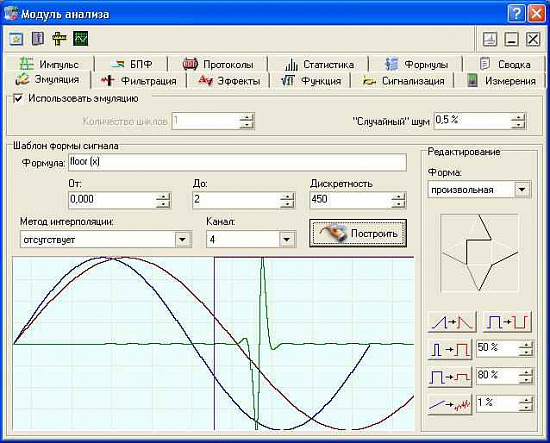

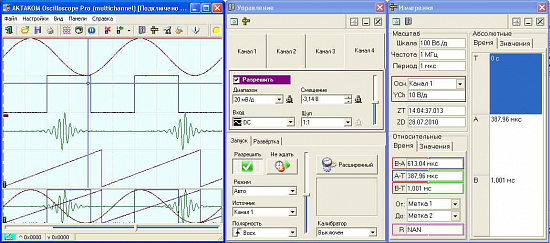

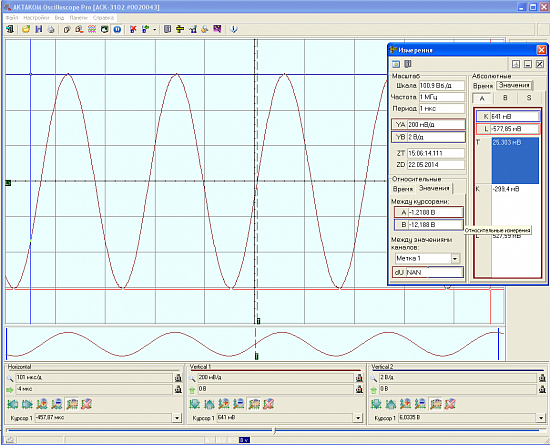

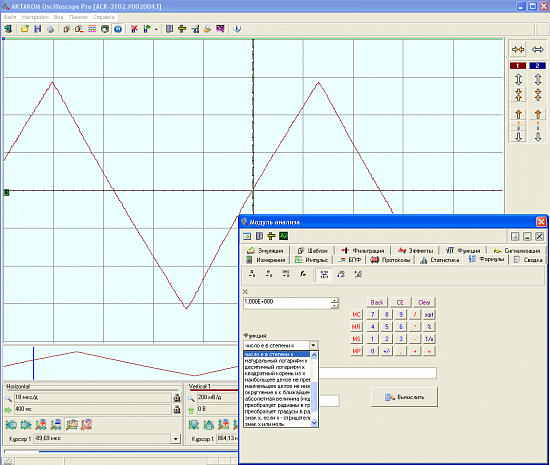

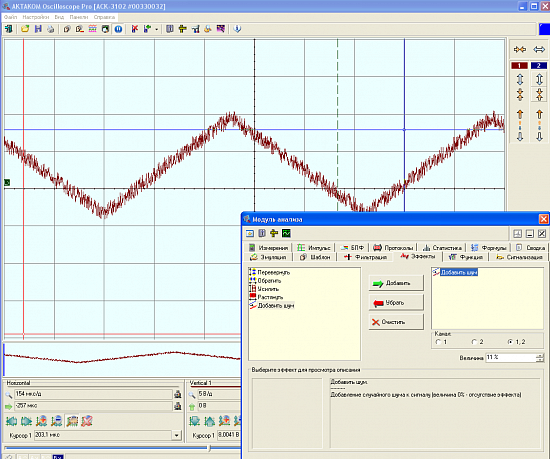

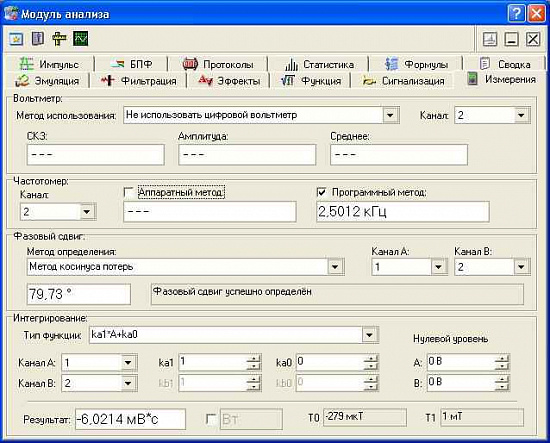

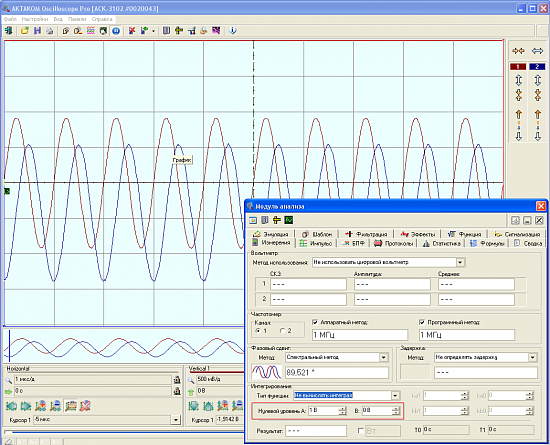

| Требования к компьютеру
|
Порт USB 1.1, 10/100 Base-T (LAN);
Установленная операционная система Windows XP/7/8/8.1/10;
Видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет;
Для использования звуковых сообщений программы необходимы звуковая плата и колонки;
Для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб.
|
