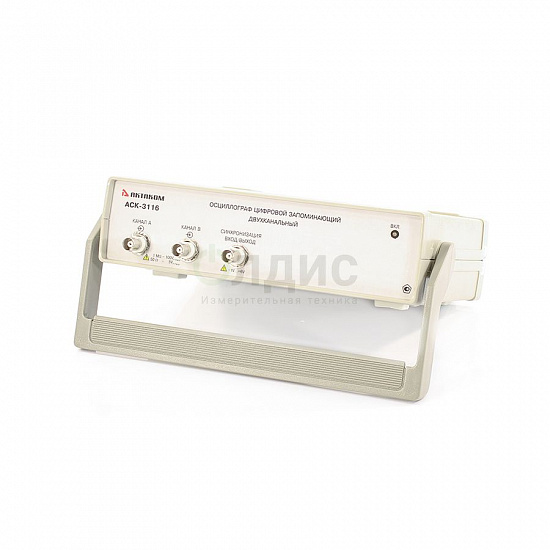

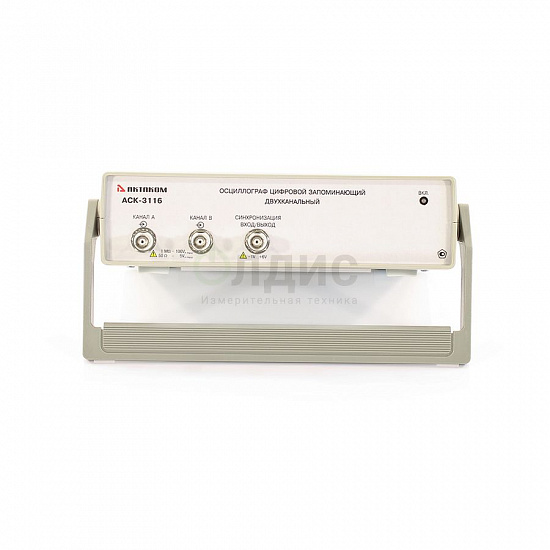

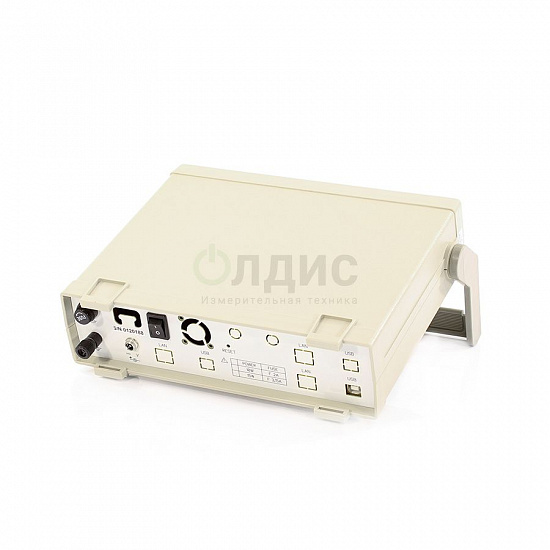

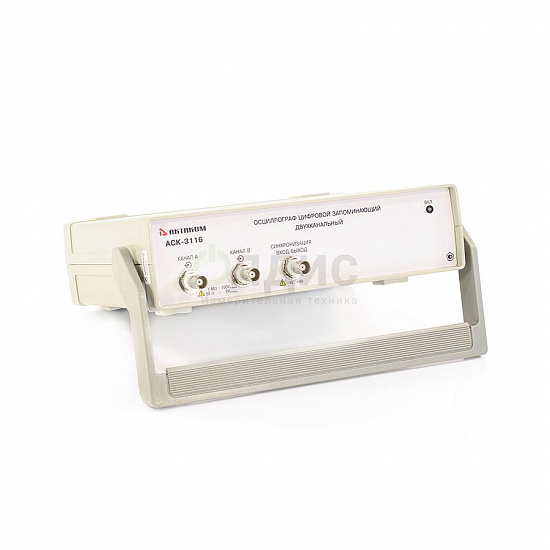

Описание цифрового запоминающего осциллографа АСК-3116:
Цифровой запоминающий осциллограф — приставка к компьютеру АСК-3116 предназначен для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным параллельным портом LPT или USB - портом.
Цифровой осциллограф АСК-3116 позволяет пользователю наблюдать форму сигнала, используя четыре независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.
USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).
Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам USB осциллографа АСК-3116:
- осциллограф в режиме реального времени (диапазоны развертки — от 500 нс/дел до 50 мс/дел; частота дискретизации — до 100 МГц);
- стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации — до 2 ГГц);
- самописец (безбумажный, диапазоны развертки — от 500 мкс/дел до 50 ч/дел, частота дискретизации — до 50 кГц — зависит от используемого ПК).
Программным обеспечением поддерживаются пробники 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения пробников от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана цифрового осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».
Для связи с компьютером в цифровом осциллографе АСК-3116 используется USB 1.1 порт.
АСК-3116 имеет гальваническую развязку по USB, а также имеет выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.
Программное обеспечение (ПО) дает возможность полного управления USB осциллографом, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца).
Каждый канал АСК-3116 имеет собственный АЦП. Это означает, что АСК-3116 является «истинным четырехканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.
Отличительные особенности цифрового запоминающего осциллографа АСК-3116:
- Дискретизация до 100 МГц в режиме реального времени;
- 2 независимых канала с полосой до 100 МГц на канал;
- Большая, определяемая пользователем длина записи — до 132 кБ на канал;
- Произвольно настраиваемый режим предзаписи/послезаписи;
- Высокая чувствительность (от 2 мВ/дел);
- Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы;
- Интерфейс USB 1.1;
- Гальваническая развязка цепи питания по USB;
- Режим (безбумажного) самописца, аварийная сигнализация;
- Кнопка автоматической настройки развертки/синхронизации;
- Автоматические измерения, в т. ч. определение фазового сдвига;
- Статистические измерения и построение гистограмм;
- Спектроанализатор (БПФ);
- Цифровое послесвечение;
- Цифровая фильтрация;
- Программная эмуляция входного сигнала;
- Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением;
- Сохранение данных и конфигурации прибора;
- Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы.
Технические характеристики цифрового запоминающего осциллографа АСК-3117:
| Параметр
| Значение
|
| Вертикальная развертка
|
| Число делений экрана
| 8
|
| Число пикселей на деление
| 32
|
| Диапазон отклонения
| 2 мВ/дел...10 В/дел с шагом 1-2-5
|
| Погрешность
| ±2,5%
|
| Частотный диапазон по уровню –3 дБ
| DC: 0 Гц...100 МГц
AC: 1,2 Гц...100 МГц
|
| Время нарастания переходной характеристики
| Максимально 6,5 нс
|
| Разделение каналов
| Минимально -40 дБ во всем частотном диапазоне
|
| Входной импеданс
| 1 МОм +5% –3% или 50 Ом ±2 %
|
| Подстройка погрешности входного сопротивления
| Цифровая для абсолютной погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа
|
| Входная емкость
| 20 пФ ±1 пФ
|
| Максимальное входное напряжение
| ±100 В в любом диапазоне
|
| Синхронизация
|
| Источник синхронизации
| Канал А, канал В, внешний вход синхронизации
|
| Установка порога
| Канал А и канал В во всем отображаемом диапазоне.
Внешний фиксированный +1,2 В
|
| Выбор фронта синхронизирующего сигнала
| Передний или задний фронт
|
| Минимальный период повторения синхронизирующего импульса
| 20 нс
|
| Минимальная длительность синхронизирующего импульса
| 10 нс
|
| Диапазон напряжений на входе внешней синхронизации
| -1...+6 В
|
| Подключение и подстройка синхронизации
| Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц
|
| Горизонтальная развертка
|
| Доступные режимы
| Развертка после события синхронизации;
Развертка до события синхронизации (режим предзаписи);
Непрерывный сбор данных (режим самописца)
|
| Размер данных
| Обычный режим — 130000 точек. Отношение доли данных до и после события — любое;
Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб)
|
| Время развертки
| Обычный режим — 10 нс/выборку...1 мс/выборку;
Режим самописца — 10 мкс/выборку...1 час/выборку
|
| Погрешность развертки
| Не более 2%
|
| Встроенный генератор
|
| Выходной разъем
| BNC, совмещен с входом внешней синхронизации
|
| Выходной импеданс
| Около 150 Ом
|
| Выходной сигнал
| Прямоугольный, со скважностью 2.
|
| Частота выходного сигнала
| 1 кГц
|
| Выходное напряжение
| Около 3,5 В от пика до пика
|
| Питание
|
| Сетевой адаптер
| +6,5 В
|
| Гальваническая развязка
|
| Максимально допустимая амплитуда импульсов между входом и выходом гальваноразвязки по USB-интерфейсу не более 1000 В при скорости нарастания не более 5000 В/мкс и частоте следования не более 100 Гц
|
| Требования к компьютеру
|
Порт USB 1.1;
Установленная операционная система Windows XP/7/8/8.1/10;
Видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет;
Для использования звуковых сообщений программы необходимы звуковая плата и колонки;
Для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб
|

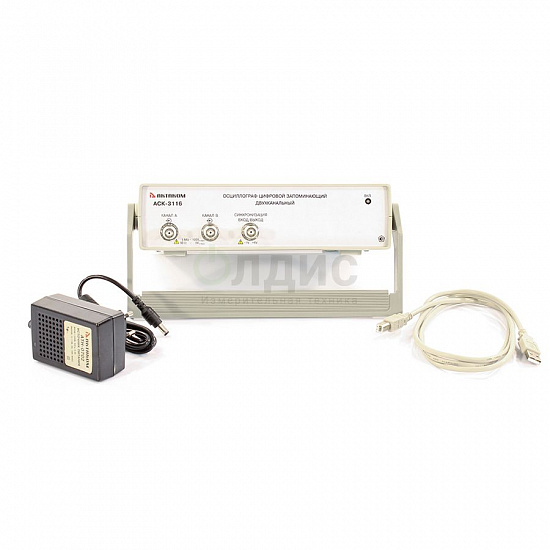

Комплект поставки АСК-3116:
| №
| Наименование
| Количество
|
| 1
| Осциллограф цифровой запоминающий АСК-3116
| 1
|
| 2
| Кабель для соединения устройства с USB–портом
| 1
|
| 3

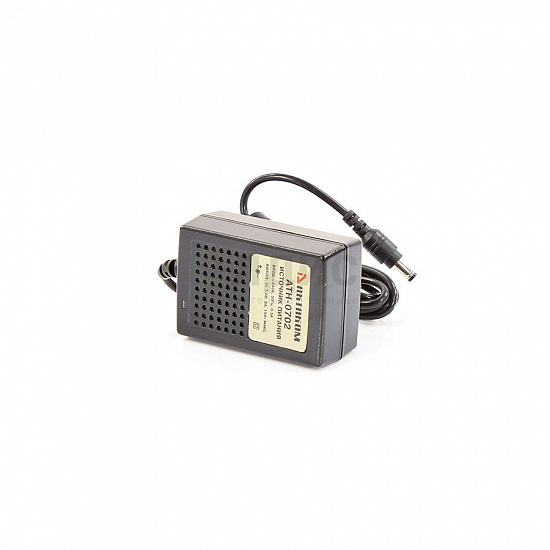

| Сетевой адаптер 6,5 V
| 1
|
| 4
| Руководство по эксплуатации
| 1
|
| 5
| Паспорт
| 1
|
| 6
| Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора)
| 1
|
