О товаре

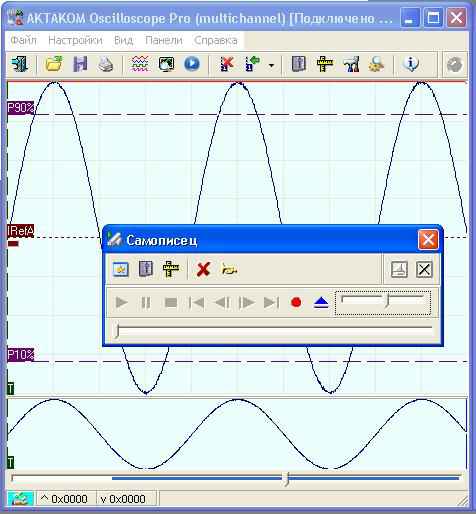

АСК-3174 - профессиональная модель 4-канального цифрового запоминающего осциллографа. Это внешняя приставка к ПК с выдающимися техническими параметрами: частота 100 МГц, дискретизация 8 бит/100 MS/s-10 GS/s, коэффициент отклонения 2 мВ/дел - 10 В/дел. Осциллограф обладает функцией самописца, анализатором спектра, цифровой фильтрацией, внешней синхронизацией и калибратором. Подключение осуществляется через USB-порт или коммутатор LAN. Поддерживается работа с операционными системами Windows XP, 7, 8, 8.1 и 10. Осциллограф имеет компактные размеры (260х210х70 мм) и малый вес (1,15 кг), что делает его удобным в использовании.
Технические характеристики
| Номер в госреестре СИ |
40253-08 |
| Вид исполнения |
USB-приставка |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
128 K |
| Частота дискретизации, Гвыб/сек |
0.1 |
| Генератор сигналов |
Да |
| Гарантия (мес.) |
25 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
210х70х260 |
| Вес нетто, кг |
1.3 |
Описание цифрового запоминающего осциллографа АСК-3174:
4-х канальный осциллограф - внешняя приставка к ПК, 100 МГц, дискретизация 8 бит/ 100 MS/s-10 GS/s, коэфф. отклонен. 2 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±100 В, входы 1 МОм/50 Ом, режим самописца, анализатор спектра, цифровая фильтрация, вх. внешн. синхронизации, калибратор, USB 1.1., гальваническая развязка цепи питания по LAN, коммутатор 10/100BASE-T (LAN); ПО для Windows XP, Windows 7, Windows8, Windows8.1, Windows10, блок питания 6,5 В, габариты 260х210х70 мм, масса 1,15 кг
Номер в Госреестре СИ: 40253-08
Гарантийный срок: 25 месяцев
Профессиональная модель 4-канального цифрового запоминающего осциллографа. Выполнены в виде приставки к ПК. Подключаются через USB-порт или 10/100BASE-T (LAN) коммутатор. Выдающиеся технические параметры, мощные программные опции и удобный интерфейс делают эту серию лидером в своем классе.
Отличительные особенности осциллографа цифрового запоминающего АСК-3174:
- 4 независимых канала с полосой пропускания до 100 МГц;
- Буфер записи 128 кБ на канал;
- Произвольно выбираемая длина предзаписи/послезаписи;
- Высокая чувствительность (от 2 мВ/дел);
- Автоматическая настройка на входные сигналы;
- Автоматическая идентификация пробника (щупа);
- Большой выбор курсорных и автоматических измерений;
- Статистические измерения и построение гистограмм (опция);
- Спектроанализатор (БПФ) (опция);
- Цифровой люминофор (опция);
- Аварийная сигнализация (опция);
- Подключение к ПК через USB 1.1 или 10/100BASE-T (LAN) коммутатор.
Технические характеристики осциллографа цифрового запоминающего АСК-3174:
| Параметр
| Значение
|
| Частота дискретизации (стробоскопический режим)
| 10 ГГц
|
| Частота дискретизации (режим реального времени)
| 100 МГц
|
| Коэффициент вертикального отклонения
| 2 мВ/дел...10 В/дел с шагом 1-2-5
|
| Разрешение
| 8 бит
|
| Частотный диапазон по уровню –3 дБ
| 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
|
| Входное сопротивление
| 1 МОм или 50 Ом
|
| Максимальное входное напряжение
| ±100 В (RВХ=1 МОм)
|
| Минимальный период повторения синхронизирующего импульса
| 20 нс
|
| Минимальная длительность синхронизирующего импульса
| 10 нс
|
| Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В
| с частотой среза 3,5 МГц
|
| Диапазон значений коэффициента развертки
| 10 нс/дел....0,1 с/дел
|
| Калибратор
| 1 кГц, 3 В от пика до пика
|
| Питание
| +6 В / ~220 В / 50 Гц, не более 20/30 Вт
|
| Масса
| 1,3 кг
|
| Габаритные размеры
| 210x70x260 мм
|
Комплект поставки АСК-3174:
| №
| Наименование
| Количество
|
| 1
| Осциллограф цифровой запоминающий - внешняя приставка к ПК АСК-3174
| 1
|
| 2
| USB кабель для соединения прибора с ПК
| 1
|
| 3
| Сетевой адаптер
| 1
|
| 4
| Руководство по эксплуатации
| 1
|
| 5
| Паспорт
| 1
|
| 6
| Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора)
| 1
|
Дополнительная комплектация цифрового запоминающего осциллографа АСК-3174.
- HP-9150 — щуп осциллографический на 150 МГц — переключаемый коэф. деления 1:1/1:10/Ref
- HP-9258 — щуп осциллографический на 250 МГц — коэф. деления 1:100
- BNC кабель PTL-923 и PTL-924
- Программное обеспечение
