О товаре

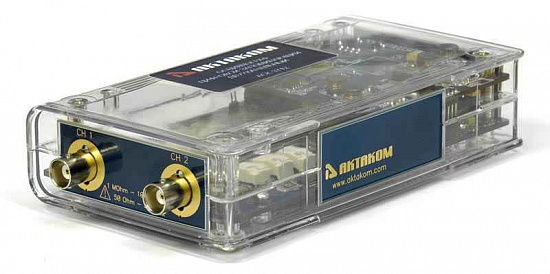

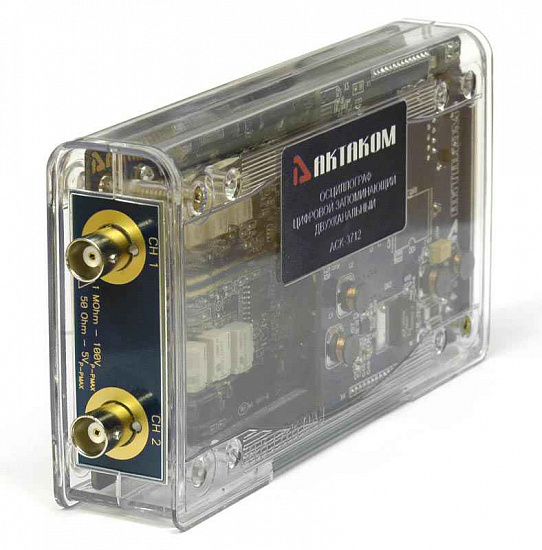

АСК-3712 1М USB осциллограф - приставка двухканальный - это портативный и удобный в использовании осциллограф, который легко подключается к ПК через USB. С его помощью вы сможете анализировать сигналы с частотой до 100 МГц и разрешением 8 бит/100 MS/s-10GS/s. Осциллограф имеет расширенную память на канал, достигающую 512 К, и поддерживает коэффициенты отклонения от 10 мВ/дел до 10 В/дел. Коэффициенты развертки составляют 0,01 мкс/дел - 100 ч/дел. Максимальное входное напряжение составляет ±50 В, а входы имеют сопротивление 1 МОм/50 Ом. Осциллограф поддерживает режим самописца, анализатор спектра и цифровую фильтрацию. Он также имеет входы и выходы для внешней синхронизации, а также встроенный калибратор. Для подключения к ПК используется USB 2.0. ПО для осциллографа доступно для операционных систем Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10. Осциллограф питается от +5 В.
Технические характеристики
| Вид исполнения |
USB-приставка |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
512 K |
| Частота дискретизации, Гвыб/сек |
0.1 |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
25 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
150х85х32 |
| Вес нетто, кг |
0.19 |
Описание двухканального цифрового запоминающего USB осциллографа АСК-3712 1М:
2-х канальный USB осциллограф - приставка к ПК, 100 МГц, 8 бит/ 100 MS/s-10GS/s, расширенный объем памяти на канал 512 К, коэфф. отклонен. 10 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±50В, входы 1 МОм/50 Ом, режим самописца, анализатор спектра, цифровая фильтрация, вх./вых. внешн. синхронизации, калибратор, USB 2.0., ПО для Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10, пит. +5В, размеры 150*85*32, вес 0,19кг
Гарантийный срок: 25 месяцев
Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.
Отличительные особенности USB осциллографа АСК-3712 1М:
- 2 независимых канала с полосой пропускания до 100 МГц
- буфер записи до 512 кБ на канал (определяется пользователем)
- произвольно выбираемая длина предзаписи/послезаписи
- высокая чувствительность (от 10 мВ/дел)
- автоматическая настройка на входные сигналы
- большой выбор курсорных и автоматических измерений
- статистические измерения и построение гистограмм
- анализатор спектра (БПФ)
- цифровой люминофор
- аварийная сигнализация
- подключение к ПК через USB 2.0

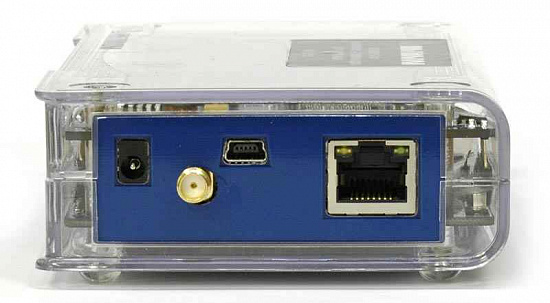

- вх./вых. внешней синхронизации (совместимость - ТТЛ)
Технические характеристики АСК-3712 1М:
| Характеристки
| Значение
|
| Частота дискретизации
| 10 ГГц (Стробоскопический режим)
100 МГц (Режим реального времени)
|
| Коэффициент вертикального отклонения
| 10 мВ/дел...10 В/дел с шагом 1-2-5
|
| Разрешение
| 8 бит
|
| Частотный диапазон по уровню
| –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
|
| Входное сопротивление
| 1 МОм или 50 Ом
|
| Максимальное входное напряжение
| ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом
|
| Минимальный период повторения синхронизирующего импульса
| 20 нс
|
| Минимальная длительность синхронизирующего импульса
| 10 нс
|
| Диапазон значений коэффициента развертки
| 10 нс/Дел....0,1 с/Дел
|
| Калибратор
| 1 кГц, 3 В от пика до пика
|
| Питание
| +5 В
|
| Масса
| 0,19 кг
|
| Габаритные размеры
| 150x85x32 мм
|
Комплект поставки АСК-3712 1М:
| №
| Наименование
| Количество
|
| 1
| Двухканальный USB осциллограф - приставка АСК-3712 1М
| 1
|
| 2
| Краткая инструкция
| 1
|
| 3
| Полное руководство по эксплуатации (не имеет физического носителя
и может быть загружено после приобретения
и регистрации прибора с указанием серийного номера прибора)
| 1
|
| 4
| Программное обеспечение
| 1
|
Дополнительная комплектация:
- осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)
- кабель USB-мини тип А-B для соединения прибора с ПК

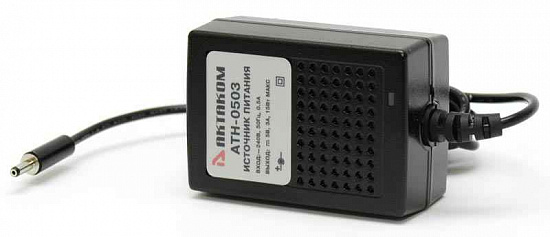

- сетевой адаптер AKTAKOM ATH-0503
- осциллографические щупы HP-9258 (1:100, 250 МГц)
- BNC кабель PTL-923 и PTL-924
- Кейс непрозрачный 37-1/ прозрачный 37-10
- Кабель соединительный АСА-5031
- Программное обеспечение AAOP Aktakom Android Oscilloscope Pro Программное обеспечение виртуальных осциллографов
