0 отзывов

Артикул: DPO2004B

Код товара: 319279

Посмотрите со всех сторон в 3D
Госреестр
Снят с производства

О товаре

Осциллограф DPO2004B - это цифровой прибор, предназначенный для анализа и отладки различных электрических сигналов. Он принадлежит серии MSO 2000В и обладает широким функциональным набором, который позволяет производить более точную и эффективную работу.

Данный осциллограф имеет полосу пропускания до 70 МГц и частоту дискретизации 1 Гвыб./с, что позволяет проводить детальный анализ сигналов. Он предоставляет до 20 каналов для анализа аналоговых и цифровых сигналов, что позволяет быстро находить и диагностировать проблемы в сложных конструкциях.

Технические характеристики

Полоса пропускания 70 МГц
Количество каналов 4
Общий объем памяти
Тип прибора Настольный
Номер в госреестре СИ 52080-12
Гарантия (мес.) 60
Страна производитель США
Вес нетто, кг 3.6
Габаритные размеры, мм 180х377х134

Описание осциллографа DPO2004B

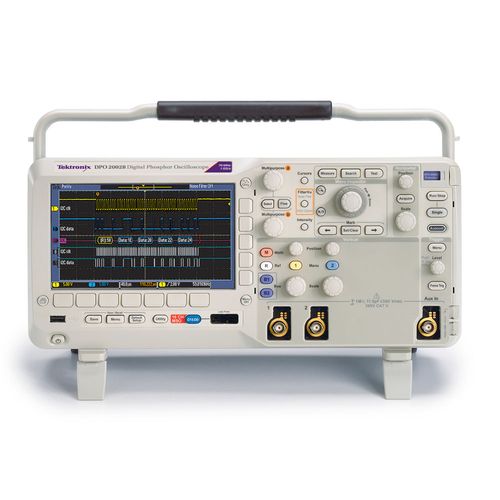

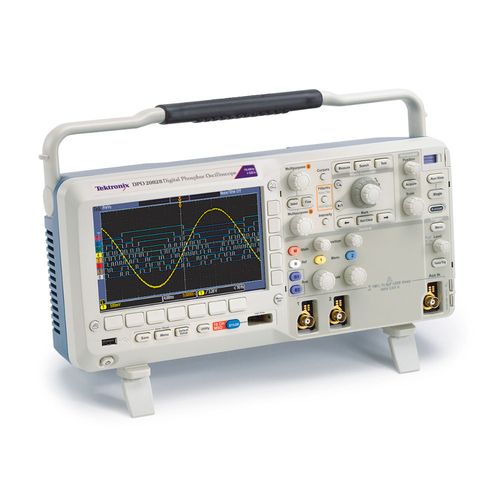

Осциллограф Tektronix DPO2004B позволяет тестировать узлы разрабатываемого устройства по осциллограммам сигналов 4 аналоговых, 16 цифровых каналов и 2 шин.

Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке.

Серия MSO / DPO2000B предлагает надежный набор функций, позволяющих ускорить каждый этап отладки вашего проекта - от быстрого обнаружения аномалии и ее захвата, до поиска в вашей записи сигнала для события и анализа его характеристик и поведения вашего устройства.

Отличитеьные особенности осциллографа DPO2004B

  • 16 цифровых каналов
  • Длина записи 1 млн. отсчетов по всем каналам
  • Максимальная скорость захвата 5000 осциллограмм в секунду
  • Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование
  • Панель управления Wave Inspector облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале

Теxнические xарактеристики осциллографа DPO2004B

Параметр Значения
Число каналов 4
Полоса пропускания 70 МГц
Расчетное время нарастания фронта 5 нс
Аппаратное ограничение полосы пропускания 20 МГц
Режим входа AC, DC, GND
Входное сопротивление 1 M ±2%, 11.5 пФ ±2 пФ
Диапазон чувствительности 2 мВ/дел to 5 В/дел
Вертикальное разрешение 8 бит
Максимальное входное напряжение 300 В (ср.кв) с выбросами < 450 В
Погрешность усиления постоянного напряжения (с установленным смещением 0 В) ±3% для чувствительности 10 мВ/дел to 5 В/дел ±4% для чувствительности 2 мВ/дел to 5 В/дел
Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) ?100:1 на частоте ?70 МГц
Габаритные размеры 180 x 377 x 134 мм
Масса 3.6 кг

Комплектация осциллографа DPO2004B

  • Осциллограф TPS2012B
  • Пассивный пробник
  • Установка и Руководство по безопасности и переводе на передней панели Overlay Документация CD
  • OpenChoice ® Desktop Software
  • Шнур питания
Преимущества
  • 4 аналоговых канала
  • Частота дискретизации до 1 Гвыб./с по всем каналам
  • Длина записи 1 млн. отсчетов по всем каналам
  • Максимальная скорость захвата 5000 осциллограмм в секунду
  • Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование.
Комплектация
  • Осциллограф DPO2004B
  • Пассивный пробник (2 шт.)
  • Установка и Руководство по безопасности и переводе на передней панели Overlay Документация CD
  • OpenChoice ® Desktop Software
  • Шнур питания
