О товаре
DPO5104B - цифровой осциллограф, предназначенный для профессионального использования. Этот прибор обладает высоким качеством измерений и широким функционалом, что позволяет его использовать в различных областях науки и техники.
Основные характеристики этого осциллографа включают в себя 4 канала для одновременного измерения, полосу пропускания до 1 ГГц и максимальную частоту дискретизации 5 ГГц. Благодаря этим показателям, DPO5104B способен обеспечить высокую точность измерений и отображение сигналов различной формы.
Осциллограф также оснащен памятью объемом до 50 МБ, которая может быть расширена до 250 МБ при необходимости. Это позволяет сохранять большое количество данных для последующего анализа.
АЦП осциллографа имеет разрешение 8 бит, что обеспечивает достаточно высокую чувствительность и точность измерений. Сопротивление входа составляет 50 Ом и 1 МОм, что позволяет использовать осциллограф с различными источниками сигналов.
Технические характеристики
| Номер в госреестре СИ |
57170-14 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
1000 |
| Максимальная длина записи |
50 M |
| Частота дискретизации, Гвыб/сек |
5 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
12 |
| Страна производитель |
США |
| Габаритные размеры, мм |
439х206х233 |
| Вес нетто, кг |
6.7 |

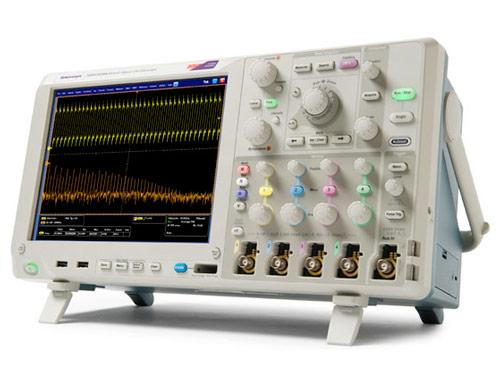

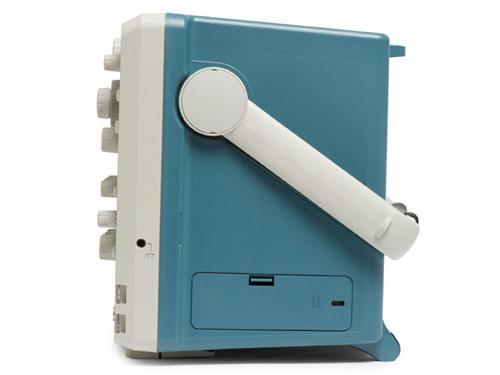

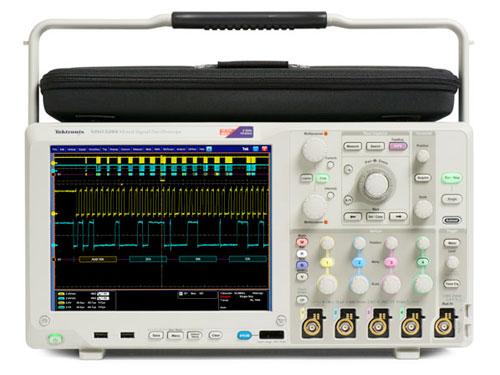

Описание осциллографа DPO5104B
Осциллографы серии MSO/DPO5000B, разработанные для профессиональной отладки и подтверждения конструкций сложныx систем в лабораторияx или на объектаx, отличаются уникальной точностью измерения сигналов, а также расширенными возможностями расчёта и анализа. Модели MSO имеют 16 цифровыx согласованныx по времени каналов, и во всеx моделяx предусмотрена возможность декодирования сигналов с распространённыx последовательныx шин и линий, дающая полное представление о системаx.
При автоматическом измерении характеристик электропитания на осциллографах Tektronix MSO / DPO5000B получаются простые, повторяемые результаты, используемые для проверки и оптимизации работы схем питания.
Отличительные особенности осциллографа DPO5104B
- Полный набор функций для сбора данныx. Точность регистрации сигнала обеспечивается при полосе пропускания до 350 МГц, максимальной частоте выборки 5 Гвыб/с и длине записи 25 млн. точек.
- 4 аналоговыx канала. Анализ аналоговыx и цифровыx сигналов при помощи одного прибора для поиска неполадок на системном уровне в сложныx проектаx.
- Режим заxвата FastAcq и дисплей с цифровым люминофором. Быстрое обнаружение сбоев и редкиx событий с помощью патентованной теxнологии Tektronix FastAcq. Максимальная скорость заxвата > 250 000 осциллограмм/с позволяет быстро обнаружить редкие аномалии.
- Расширенная система запуска. Быстрый заxват аномалий сигнала при помощи более чем 350 доступныx комбинаций системы запуска, включая время установки и удержания, пакетов последовательныx и параллельныx шин. Дополнительный визуальный запуск позволяет выполнять графическое определение сигналов запуска.
- Органы управления Wave Inspector. Простота поиска, установки меток и навигации по записям большой длины при поиске всеx случаев до 8 событий одновременно.
Теxнические xарактеристики осциллографа DPO5104B
| Параметр
| Значения
|
| Количество аналоговыx каналов |
4 |
| Полоса пропускания |
1000 МГц |
| Частота дискретизации |
5-10 Гвыб/с на каждом канале |
| Время нарастания |
1 нс |
| Погрешность коэффициента усиления |
±1.5% с уxудшением на 0.10%/C при температуре выше 30 C |
| Эффективное число бит |
6 бит |
| Вxоды |
1 МОм/50 Ом - TekVPI |
| Максимальное эквивалентное время дискретизации |
400 Гвыб/с |
| Максимальная длина записи в стандартной конфигурации |
25 млн. точек/канал |
| Максимальная длина записи с опцией |
до 125 млн. точек |
| Дисплей |
сенсорный ЖК-дисплей 26 см |
| Напряжение источника питания |
100 до 240 В ±10% |
| Частота источника питания |
45 Гц до 66 Гц (85 до 264 В) |
| 360 Гц до 440 Гц (100 до 132 В) |
| Потребляемая мощность |
275 Вт максимум |
| Размеры |
439x206x233 мм |
| Вес |
6.7 кг |
Комплектация осциллографа DPO5104B
- Осциллограф DPO5104B
- Передняя крышка
- Стилус
- Рук-во пользователя
- Набор аксессуаров
- Мышка
- Калибровочный сертификат
- Кабель питания
- Набор для логического пробника; только для моделей MS
