О товаре
MDO3102 - это цифровой осциллограф с анализатором спектра, предназначенный для профессионального использования. Он обладает двумя каналами и имеет полосу пропускания до 1 ГГц. Максимальная частота дискретизации составляет 5 ГГц, а объем памяти - 10 МБ. АЦП имеет разрешение 8 бит. Осциллограф имеет сопротивление входа 1 МОм, а также дополнительно предлагает возможность использования 16 логических каналов. С его помощью вы сможете производить точные измерения и анализировать спектр сигналов.
Технические характеристики
| Номер в госреестре СИ |
57757-14 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
1000 |
| Максимальная длина записи |
10 M |
| Частота дискретизации, Гвыб/сек |
5 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Опция |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
203,2х416,6х147,4 |
| Вес нетто, кг |
4.2 |

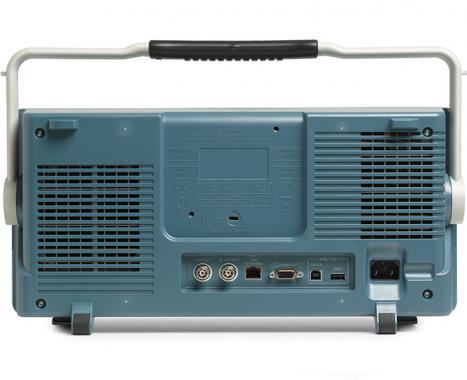

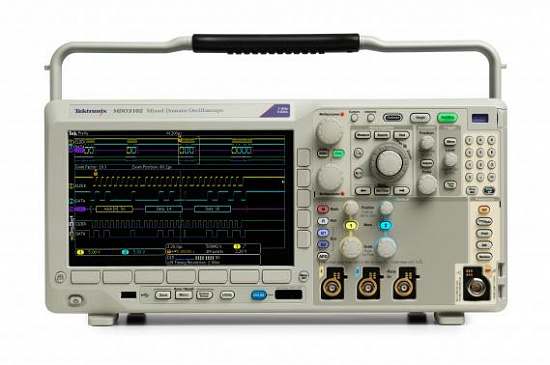

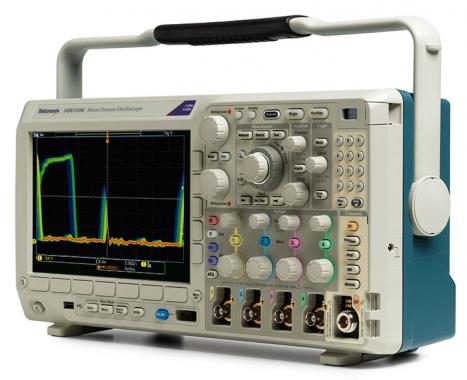

Описание осциллографа MDO3102
Комбинированный осциллограф Tektronix MDO3102 состоит из шести интегрированных приборов, включая анализатор спектра, генератор функций и др.
MDO3102 — это прибор, основным элементом которого является проверенный временем осциллограф Tektronix совместно с базовым анализатором спектра и цифровым вольтметром. Прибор можно настроить в соответствии с требованиями к выполнению измерений. Имеется возможность добавить 16 логических каналов, генератор сигналов произвольной формы 50 МГц, анализатор протоколов и усовершенствованный анализатор спектра 3 ГГц.
Серия MSO / DPO2000B предлагает надежный набор функций, позволяющих ускорить каждый этап отладки вашего проекта - от быстрого обнаружения аномалии и ее захвата, до поиска в вашей записи сигнала для события и анализа его характеристик и поведения вашего устройства.
Отличитеьные особенности осциллографа MDO3102
- Осциллограф со 125 режимами запуска
- Длина записи с использованием элементов управления Wave Inspector — 10 млн. точек
- Пробники серии TPP, включённые в стандартный комплект поставки: по одному пробнику на каждый аналоговый канал
- Лучшая в отрасли вносимая ёмкость пробника 3,9 пФ
Теxнические xарактеристики осциллографа MDO3102
| Параметр
| Значения
|
| Число аналоговых каналов |
2 |
| Аналоговая полоса пропускания |
1 ГГц |
| Время нарастания (скорость развертки 10 мВ/дел. при входной нагрузке 50 Ом) |
4 нс |
| Частота дискретизации (1 канал) |
2,5 Гвыб./с |
| Частота дискретизации (2 канала) |
2,5 Гвыб./с |
| Длина записи (1 канал) |
10 млн. точек |
| Длина записи (2 канала) |
10 млн. точек |
| Цифровые каналы с опцией MDO3MSO |
16 |
| Выходные сигналы генератора сигналов произвольной формы и стандартных функций с опцией MDO3AFG |
1 |
| Число каналов анализатор спектра |
1 |
| Стандартный диапазон частот анализатора спектра |
от 9 кГц до 100 МГц |
| Диапазон частот анализатора спектра с опцией MDO3SA |
от 9 кГц до 3 ГГц |
Комплектация осциллографа MDO3102
- Осциллограф TPS2012B
- Пробник 250 МГц; TPP0250 — 2 шт.
- Адаптер N-BNC
- CD диск с документацией
- Инструкция по установке
- Сумка для аксессуаров
- Кабель питания
- ПО OpenChoice
- Сертификат калибровки
