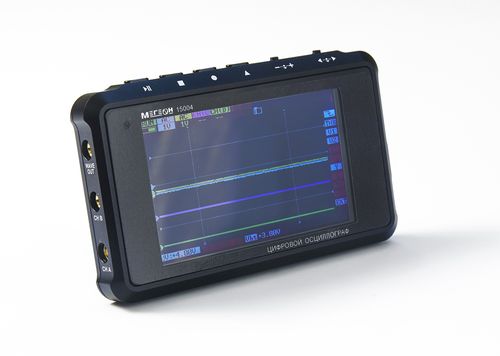

Осциллограф четырехканальный карманный МЕГЕОН 15004

Акция
Производитель:


Артикул: МЕГЕОН 15004
Код товара: 145138

Срок отгрузки

Доставка в подарок:
при заказе от 30 000 руб


31 030 руб. за шт с НДС
В наличии
- +
Способы оплаты
  • VISA
  • MasterCard
  • WebMoney
  • Яндекс.Деньги
  • QIWI
  • ВТБ

Получить консультацию или оформить заявку:
Ознакомлен с "Регламентом о защите персональных данных" и выражаю согласие на их обработку

Техническая документация на оборудование:



Описание цифрового карманного четырехканального оcциллографа МЕГЕОН 15004:

МЕГЕОН 15004 - портативный цифровой четырёхканальный осциллограф на базе 32-битной платформы ARM Cortex-M3, предназначенный для решения инженерных задач общего назначения. Использование ПЛИС (программируемая логическая интегральная среда), и внешнего АЦП (аналого-цифровой преобразователь) позволяет значительно увеличить скорость обработки данных. Прибор имеет дисплей 320х240 точек, mini-USB порт и встроенный диск размером 2 МБ для хранения осциллограмм.

Отличительные особенности осциллографа МЕГЕОН 15004:

  • 4 канала (2 аналоговых A,B канала и 2 цифровых C,D канала);
  • Встроенный многофункциональный генератор;
  • В комплекте 2 пробника;
  • Полоса пропускания до 8 МГц;
  • 72 Мвыб/сек для всех аналоговых каналов;
  • Разрядность АЦП - 8 бит;
  • Длина записи осциллограммы на любом канале до 4096 точек;
  • До 5 часов работы без подзарядки;
  • Математические функции;
  • Настраиваемые измерители;
  • Зарядка от USB;
  • Большое количество настроек;
  • Подключение к компьютеру;
  • Оранжевый – горизонтальная развёртка;
  • Белый – скрытие курсора, (системный индикатор).

Технические характеристики МЕГЕОН 15004:

Параметр Значение
Процессор ARM Cortex M3
Система ввода-вывода и управления FPGA
Полоса пропускания 0…8 МГц
Аналоговые каналы Количество, обозначение 2 (А, В)
Макс. напряжение при «х1» ± 40Вп-п
Макс. напряжение при «х10» ± 400Вп-п
Цифровые каналы Количество, обозначение 2 (C, D)
Уровни напряжения 0…2,4В – логический «0», 3…15 – логическая «1»
Вертикальная чувствительность каналов А и В 20мВ…10В/Дел с шагом 1-2-5 (х1)0,2В…100В/Дел с шагом 1-2-5 (х10)
Вертикальная чувствительность каналов С и D 0…15В фиксированная (CMOS, TTL)
Тип входов А и В Открытый, закрытый
Тип входов C и D Открытый
Вертикальное разрешение каналов А и В 8 бит
Частота выборки 30 выб/с…72Мвыб/с
Объём памяти для хранения осциллограмм 2Мб внутренняя память,  (при подключении к компьютеру работает как съёмный USB-диск)
Сохраняемая длина осциллограммы 360…4096 точек
Формат сохраняемых данных Bmp, Dat, Buf, Csv
Автоматические настраиваемые измерители 8 измерителей, выбор из 12 параметров у каждого
Фиксированные измерители 2 (амплитуда и время между курсорами)
Горизонтальная развёртка 100нс…1с с шагом 1-2-5
Режим запуска триггера Автоматический(auto),стандартный(norm),одиночный(singl),медленный(none),сканирование(scan)
Тип запуска триггера
  • Запуск по восходящему фронту,
  • Запуск по нисходящему фронту,
  • Уровень сигнала больше, чем уровень триггера
  • Уровень сигнала меньше, чем уровень триггера
  • Длительность отрицательного импульса меньше триггера
  • Длительность отрицательного импульса больше триггера
  • Длительность положительного импульса меньше триггера
  • Длительность положительного импульса больше триггера
Источник запуска триггера Каналы A,B,C,D
Уровень запуска триггера - 3,8…3,8В с шагом 40мВ
Встроенный генератор Меандр 10Гц…2МГц с шагом 1-2-5, далее 4,6,8МГц, амплитуда ? 2,8Вп-п скважность 10…90%
Синусоида 10Гц…20кГц с шагом 1-2-5 амплитуда ? 2,8Вп-п
Пила
Треугольник
Питание Встроенный Li-ion аккумулятор до 5-ти часов НР, mini-USB порт
Габаритные размеры без упаковки 100 х 60 х 15 мм
Габаритные размеры с упаковкой 190 х 117 х 45 мм
Вес без упаковки 125 г (с аккумулятором)
Вес с упаковкой 286 г
Условия эксплуатации 5…40?С; 10…80% ОВ, 40…50?С; 10…60% ОВ
Условия хранения и транспортировки -20…60?С; 10…85% ОВ

Комплект поставки осциллографа МЕГЕОН 15004:

  1. Осциллограф МЕГЕОН 15004 - 1 шт
  2. Пробник измерительный - 2 шт
  3. Руководство по эксплуатации - 1шт
  4. Гарантийный талон - 1 шт.
Производитель
Артикул
МЕГЕОН 15004
Производитель
Мегеон
Код товара
145138
Страна производитель
Китай
Гарантия
12 месяцев
