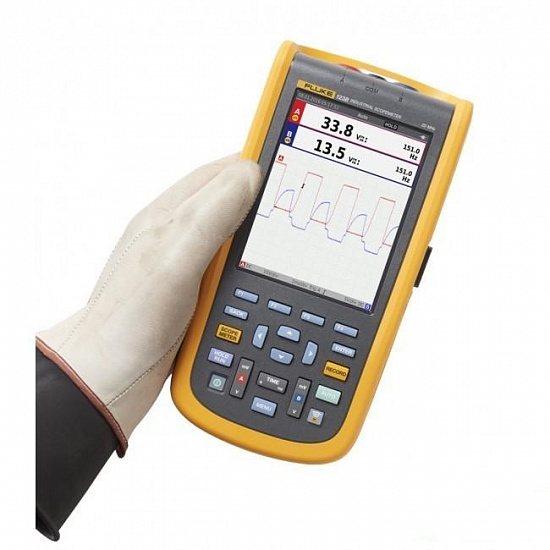

Частотная характеристика —
подключение по постоянному току
| без щупов и измерительных проводов (с BB120)
| 123B: по постоянному току и до 20 МГц (-3 дБ)
124B и 125B: по постоянному току и до 40 МГц (-3 дБ)
|
| с экранированными измерительными проводами STL120-IV 1:1
| По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ)
|
| с щупом VP41 10:1
| 123B: по постоянному току и до 20 МГц (-3 дБ)
124B и 125B: по постоянному току и до 40 МГц (-3 дБ)
|
Частотная характеристика —
подключение по переменному току
(спад по нижним частотам)
| без щупов и измерительных проводов
| <10 Гц (-3 дБ)
|
| с экранированными измерительными проводами STL120-IV 1:1
| <10 Гц (-3 дБ)
|
| с щупом VP41 10:1
| <10 Гц (-3 дБ)
|
Время нарастания, без учета
влияния щупов, измерительных
проводов
| 123B <17,5 нс
124B и 125B <8,75 нс
|
| Входной импеданс
| без щупов и измерительных проводов
| 1 МОм//20 пФ
|
| с BB120
| 1 МОм//24 пФ
|
| с экранированными измерительными проводами STL120-IV 1:1
| 1 МОм//230 пФ
|
| с датчиком VP41 10:1
| 5 МОм//15,5 пФ
|
| Чувствительность
| от 5 мВ до 200 В/деление
|
| Аналоговый ограничитель полосы пропускания
| 10 кГц
|
| Режимы отображения
| A, -A, B, -B
|
| Макс. напряжение на входах A и B
| постоянное, с измерительными проводами или с щупом VP41
| 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение.
|
| с BB120
| 600 В (среднеквадратичное)
|
Макс. плавающее напряжение,
между любой клеммой
и заземлением
| 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц
|
| Напряжение постоянного тока (VDC)
|
| Диапазоны
| 500 мВ, 5 В, 50 В, 500 В, 750 В
|
Подавление синфазной помехи
(CMRR)
| >100 дБ для постоянного тока
|
| >60 дБ при 50, 60 или 400 Гц
|
| Отсчеты во всем диапазоне
| 5 000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала.
|
| Пик
|
| Режимы
| Максимальное пиковое значение, минимальное пиковое значение или размах
|
| Диапазоны
| 500 мВ, 5 В, 50 В, 500 В, 2 200 В
|
| Погрешность
| Погрешность, максимальное или минимальное пиковое значение
| 5 % от диапазона
|
| Погрешность, размах сигнала
| 10 % от диапазона
|
| Показание во всем диапазоне
| 500 отсчетов
|
| Частота (Гц)
|
| Диапазоны
| 123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 50 МГц
|
| 124B и 125B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц
|
| Диапазон частот
| от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке
|
Погрешность в диапазоне от 1 Гц
до 1 МГц
| ± (0,5 % +2 отсчетов)
|
| Децибелы (дБ)
|
| 0 дБВ
| 1 В
|
| 0 дБм (600 Ом / 50 Ом)
| 1 мВт соответствует 600 Ом или 50 Ом
|
| дБ напряжения
| Напряжение постоянного, переменного или переменного + постоянного тока
|
| Показания во всем диапазоне
| 1 000 отсчетов
|
| Коэффициент амплитуды (CREST)
|
| Диапазон
| 1–10
|
| Показание во всем диапазоне
| 90 отсчетов
|
| Фаза
|
| Режимы
| от A к B, от B к A
|
| Диапазон
| от 0 до 359 градусов
|
| Разрешение
| 1 градус
|
| Ом (Ω)
|
| Диапазоны
| 123B и 124B
| 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
|
| 125B
| 50 Ом, 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
|
| Погрешность
| ± (0,6% + 5 отсчетов) 50 Ом ± (2% + 20 отсчетов)
|
| Показание во всем диапазоне
| от 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов
|
| Измерительный ток
| от 0,5 мА до 50 нА, уменьшается с ростом предела измерений
|
| Напряжение разомкнутой цепи
| <4 В
|
| Проверка целостности цепей (Cont)
|
| Звуковой сигнал
| <(30 Ом ± 5 Ом) в диапазоне 50 Ом
|
| Измерительный ток
| 0,5 мА
|
| Обнаружение коротких замыканий
| ≥1 мс
|
| Результаты измерений
|
| Скорость измерений
| Не более 2 измерений/с
|
| Объем записываемых данных (мин., макс., среднее значение)
| 2 миллиона показаний для 1 канала
|
| Продолжительность записи
| 2 недели
|
| Максимальное количество событий
| 1024
|
| Запись формы сигнала
|
| Максимальная частота дискретизации
| 400 тысяч отсчетов/с
|
| Размер встроенной памяти
| Емкость записи — 400 миллионов отсчетов
|
| Продолжительность записи во встроенную память
| 15 минут с интервалом 500 мкс
| 11 часов с интервалом 20 мс
|
| Емкость карты SD для записи
| 11 часов с интервалом 500 мкс
| 14 дней с интервалом 20 мс
|
| Максимальное количество событий
| 64
|
