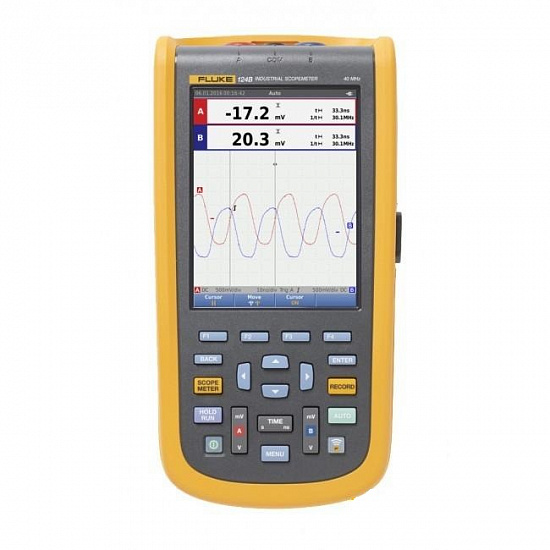

| Частотная характеристика — подключение по постоянному току |
без щупов и измерительных проводов (с BB120) |
по постоянному току и до 40 МГц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 |
По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ) |
| с щупом VP41 10:1 |
по постоянному току и до 40 МГц (-3 дБ) |
| Частотная характеристика — подключение по переменному току (спад по нижним частотам) |
без щупов и измерительных проводов |
<10 Гц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 |
|
| с щупом VP41 10:1 |
<10 Гц (-3 дБ) |
| Время нарастания, без учета влияния щупов, измерительных проводов |
|
| Входной импеданс |
без щупов и измерительных проводов |
1 МОм//20 пФ |
| с BB120 |
1 МОм//24 пФ |
| с экранированными измерительными проводами STL120-IV 1:1 |
1 МОм//230 пФ |
| с датчиком VP41 10:1 |
5 МОм//15,5 пФ |
| Чувствительность |
от 5 мВ до 200 В/деление |
| Аналоговый ограничитель полосы пропускания |
10 кГц |
| Режимы отображения |
A, -A, B, -B |
| Макс. напряжение на входах A и B |
постоянное, с измерительными проводами или с щупом VP41 |
600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение. |
| с BB120 |
600 В (среднеквадратичное) |
| Макс. плавающее напряжение, между любой клеммой и заземлением |
600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц |
| Режим осциллографа (Горизонтально) |
| Режимы работы осциллографа |
Нормальный, одиночный, развертка |
| Диапазоны (в нормальном режиме) |
Эквивалентная выборка |
от 10 нс до 500 нс/деление |
| Выборка в реальном времени |
от 1 мкс до 5 с/деление |
| Одиночный (в реальном времени) |
от 1 мкс до 5 с/деление |
| Развертка (в реальном времени) |
от 1 с до 60 с/деление |
| Частота дискретизации (одновременно для обоих каналов) |
Равномерная дискретизация (повторяющиеся сигналы) |
до 4 Гигаотсчетов в секунду |
| Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление |
40 Мегаотстчетов в секунду |
| Пуск |
| Режим обновления экрана |
В режиме автоколебаний, в режиме синхронизации |
| Источник |
A, B |
| Чувствительность A и B |
постоянный ток и до 5 МГц |
0,5 деления или 5 мВ |
| при 40 МГц |
1,5 деления |
| при 60 МГц |
4 деления |
| Фронт |
Положительный, отрицательный |
| Расширенные функции осциллографа |
| Режимы отображения |
Нормальный |
Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением. |
| Сглаживание |
Подавление шумов сигнала. |
| Всплески выкл. |
Не регистрирует выбросы между отсчетами |
| Огибающая |
Регистрация и отображение минимальных и максимальных значений сигнала во времени. |
| Автоматическая настройка (Connect-and-View ™ |
Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска. |
| Диапазоны |
500 мВ, 5 В, 50 В, 500 В, 750 В |
| Погрешность |
± (0,5 % +5 отсчетов) |
| Подавление синфазной помехи (CMRR) |
>100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц |
| Отсчеты во всем диапазоне |
5000 отсчетов |
| Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока) |
| Диапазоны |
500 мВ, 5 В, 50 В, 500 В, 750 В |
| Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току) |
от постоянного тока до 60 Гц (В переменного + постоянного тока) |
± (1 % +10 отсчетов) |
| от 1 до 60 Гц (В переменного тока) |
± (1 % +10 отсчетов) |
| Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току) |
от 60 Гц до 20 кГц |
± (2,5 % +15 отсчетов) |
| Подавление постоянной составляющей (только для напряжения переменного тока) |
>50 дБ |
| Подавление синфазной помехи (CMRR) |
>100 дБ для постоянного тока |
| >60 дБ при 50, 60 или 400 Гц |
| Отсчеты во всем диапазоне |
5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала. |
| Пик |
| Режимы |
Максимальное пиковое значение, минимальное пиковое значение или размах |
| Диапазоны |
500 мВ, 5 В, 50 В, 500 В, 2 200 В |
| Погрешность |
Погрешность, максимальное или минимальное пиковое значение |
5 % от диапазона |
| Погрешность, размах сигнала |
10 % от диапазона |
| Показание во всем диапазоне |
500 отсчетов |
| Частота (Гц) |
| Диапазоны |
123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 50 МГц |
| 124B и 125B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц |
| Диапазон частот |
от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке |
| Погрешность в диапазоне от 1 Гц до 1 МГц |
± (0,5 % +2 отсчетов) |
