Fluke-124B/S Осциллограф

0 отзывов

Артикул: 4755975

Код товара: 315395

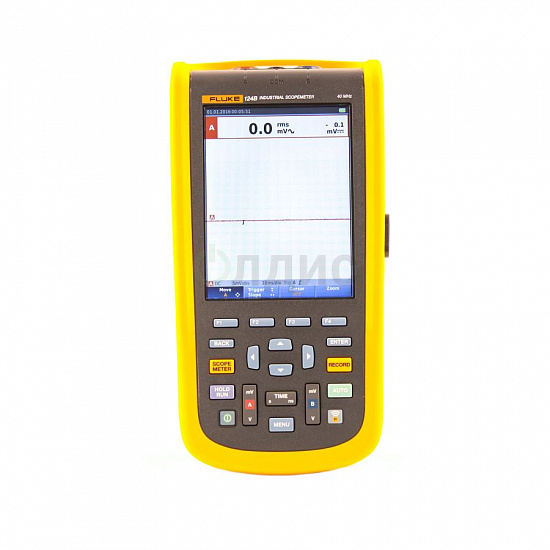

Осциллограф Fluke-124B/S_1
Осциллограф Fluke-124B/S_2
Осциллограф Fluke-124B/S_3

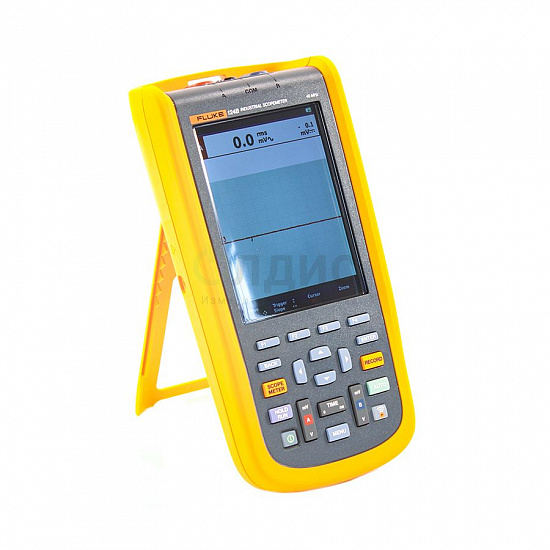

Осциллограф Fluke-124B/S_4
Посмотрите со всех сторон в 3D
Госреестр
Осциллограф Fluke-124B/S_1
Осциллограф Fluke-124B/S_2
Осциллограф Fluke-124B/S_3
Осциллограф Fluke-124B/S_4
Fluke
Fluke
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 65852-16
  • Базовая погрешность, % — 0.5
  • Измерение постоянного напряжения (до), В — 750
  • Измерение переменного напряжения (до), В — 750
Все характеристики Подробное описание
По запросу
Аксессуары и расходники
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Осциллограф Fluke-124B/S — промышленный цифровой инструмент для оперативного проведения проверок и выявления неисправностей в линиях электропитания, приводах двигателей переменного и постоянного тока, исполнительных механизмах, датчиках, преобразователях, трансформаторах, импульсных и линейных схемах.

Сочетание функций регистратора, мультиметра и осциллографа позволяют прибору с максимальной продуктивностью и минимальными временными затратами справляться с широким спектром задач. Уникальная функция Connect-and-View даёт высокую стабильность отображения сигналов любого типа. Осциллограф Fluke-124B/S полностью удовлетворяет высоким требованиям к промышленному инструменту для контроля и измерения сигналов.

Технические характеристики

Номер в госреестре СИ 65852-16
Базовая погрешность, % 0.5
Измерение постоянного напряжения (до), В 750
Измерение переменного напряжения (до), В 750
Диапазон измерения частоты 0 ... 70 МГц
Диапазон измерения сопротивления 0 ... 30 МОм
Измерение True RMS Да
Вид исполнения Портативный
Класс защиты IP51
Диапазон измерения электрической емкости 0 ... 500 мкФ
Измерение температуры Да
Количество аналоговых каналов 2
Полоса пропускания, МГц 40
Прозвонка цепи Да
Тестирование диодов Да
Удержание показаний Да
Максимальная длина записи 10 K
Частота дискретизации, Гвыб/сек 0.04
Вертикальная развертка 5 мВ/дел - 200 В/дел
Горизонтальная развертка 1 мкс/дел - 5 с/дел
Режимы входа AC, DC, GND
Тип отображения Цифровой
Генератор сигналов Нет
Интерфейс USB
Дисплей 5,7 дюймов, цветной TFT, 640x480
Гарантия (мес.) 36
Страна производитель США
Габаритные размеры, мм 259х132х55
Вес нетто, кг 1.4

Описание промышленного портативного осциллографа (40 МГц) Fluke-124B/S:

Fluke-124B/S — компактный промышленный осциллограф, с помощью которого мастера оперативно находят и исправляют поломки в электрических и электромеханических приборах. Кроме функции осциллографа устройство выполняет задачи мультиметра и регистратора. Вместе с Fluke-124B/S покупатель получает доступ к мобильным приложениям Fluke Connect и FlukeView. Приложения анализируют измеренные прибором параметры, архивируют важные данные. Страна-производитель этого прибора — Румыния.

Устройства серии 120В сокращают время на выявление и коррекцию неисправностей, сбор данных. Осциллографы Fluke-124B/S «рисуют» сигнал с применением метода синхронизации Connect-and-View. Для выявления труднонаходимых поломок в приборе предусмотрена функция обнаружения перемежающихся событий.

Отличительные особенности:

  • Большое количество измеряемых параметров. Устройство считывает разные формы сигналов напряжения, умеет измерять силу тока, определять мощность, рассчитывать сопротивление и электроемкость. Им можно пользоваться для определения работоспособности диодов и диагностики разрывов в электрической цепи.
  • Автофиксация и автоматическая отрисовка любых сигналов без необходимости тонкой настройки. Эта функция экономит время на поиск и коррекцию неисправностей.
  • Возможность просмотра данных на дисплее и в мобильном приложении на смартфоне.
  • TrendPlot — модуль для выполнения измерений по двум каналам. Предназначен для «захвата» неисправностей продолжительностью в наносекунды.
  • «Все параметры — за одно измерение». Чтобы выявить неисправность, достаточно однократно приложить щуп к соединению. Результаты будут выведены на большой дисплей в виде хорошо читаемых букв, символов и четких линий.
  • IntellaSet — модуль для «умной» подстройки числовых показателей под измеренный сигнал.
  • ScopeMeter — интуитивно понятное десктопное приложение для ОС Windows.

У цифрового портативного осциллографа Fluke-124B/S два выхода. Он рассчитан производителем на частоты 40 и 20 МГц. Благодаря функции автозапуска Connect-and-View руки мастера остаются свободными во время измерений.

Сферы применения:

Устройства Fluke-124B/S предназначены для обнаружения неисправностей в промышленных электроприборах. Этими осциллографами пользуются при пуско-наладочных работах, чтобы убедиться в правильности подключения электрических цепей.

Fluke-124B/S автоматически настраивает параметры в процессе наблюдения за сигналом. Электромонтажникам не приходится настраивать параметры самостоятельно.

Эта серия промышленных осциллографов способна обнаруживать нерегулярные сбои, которые нередко приводят к коротким замыканиям и выходу из строя дорогого оборудования. Нерегулярные сбои случаются из-за окисления или коррозии мест соединения проводов, запыления, закупки низкокачественных кабелей или их неверного подбора. Вне зависимости от причины сбоя осциллограф Fluke-124B/S найдет его и поможет мастеру вовремя устранить дефект. При подозрении на нерегулярные сбои желательно вставить в прибор память micro SD — в таком случае устройство будет записывать сигнал на протяжении двух недель, и мастер сможет проанализировать результат.

Технические характеристики промышленного портативного осциллограф (40 МГц) Fluke-124B/S:

Параметр Значение
Частотная характеристика —
подключение по постоянному току 		без щупов и измерительных проводов (с BB120) 123B: по постоянному току и до 20 МГц (-3 дБ)
124B и 125B: по постоянному току и до 40 МГц (-3 дБ)
с экранированными измерительными проводами STL120-IV 1:1 По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ)
с щупом VP41 10:1 123B: по постоянному току и до 20 МГц (-3 дБ)
124B и 125B: по постоянному току и до 40 МГц (-3 дБ)
Частотная характеристика —
подключение по переменному току
(спад по нижним частотам) 		без щупов и измерительных проводов <10 Гц (-3 дБ)
с экранированными измерительными проводами STL120-IV 1:1 <10 Гц (-3 дБ)
с щупом VP41 10:1 <10 Гц (-3 дБ)
Время нарастания, без учета
влияния щупов, измерительных
проводов 		123B <17,5 нс
124B и 125B <8,75 нс
Входной импеданс без щупов и измерительных проводов 1 МОм//20 пФ
с BB120 1 МОм//24 пФ
с экранированными измерительными проводами STL120-IV 1:1 1 МОм//230 пФ
с датчиком VP41 10:1 5 МОм//15,5 пФ
Чувствительность от 5 мВ до 200 В/деление
Аналоговый ограничитель полосы пропускания 10 кГц
Режимы отображения A, -A, B, -B
Макс. напряжение на входах A и B постоянное, с измерительными проводами или с щупом VP41 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение.
с BB120 600 В (среднеквадратичное)
Макс. плавающее напряжение,
между любой клеммой
и заземлением 		600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц
Горизонтально
Режимы работы осциллографа Нормальный, одиночный, развертка
Диапазоны (в нормальном режиме) Эквивалентная выборка
124B и 125B: от 10 нс до 500 нс/деление
Выборка в реальном времени от 1 мкс до 5 с/деление
Одиночный (в реальном времени) от 1 мкс до 5 с/деление
Развертка (в реальном времени) от 1 с до 60 с/деление
Частота дискретизации
(одновременно для обоих каналов) 		Равномерная дискретизация (повторяющиеся сигналы) до 4 Гигаотсчетов в секунду
Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление 40 Мегаотстчетов в секунду
Пуск
Режим обновления экрана В режиме автоколебаний, в режиме синхронизации
Источник A, B
Чувствительность A и B постоянный ток и до 5 МГц 0,5 деления или 5 мВ
при 40 МГц 123B: 4 деления
124B и 125B: 1,5 деления
при 60 МГц 123B: Нет
124B и 125B: 4 деления
Фронт Положительный, отрицательный

Комплект поставки Fluke 124B/S (с футляром):

№ Наименование Количество
1. Промышленный портативный осциллограф Fluke 124B 1
2. Экранированные измерительные провода с черными заземляющими проводами 2
3. Черный измерительный провод (для заземления) 1
4. Зажимы типа «крючок» (красный, синий) 2
5. Адаптер для соединения разъемов типа «банан» с BNC-разъемами (черные) 1
6. Датчик для измерения напряжения с коэффициентом ослабления 10:1 1
7. Угловой переходник USB 1
8. WiFi USB-адаптер* 1
9. Источник питания с переключаемыми режимами, адаптер / зарядное устройство 1
10. Аккумуляторный источник питания (литий-ионный) 1
11. Мягкий переносной футляр 1
12. Магнитный держатель 1
13. Программное обеспечение FlukeView® ScopeMeter® для Windows® 1
14. Защитная пленка для экрана 1
Комплектация
  • Осциллограф Fluke-124B/S
  • Литиево-ионная батарея
  • Зарядное устройство / сетевой адаптер
  • экранированных измерительных провода с заземляющими проводами
  • Черный измерительный провод
  • Красный и синий зажимы с крючком
  • Переходник соединителя BNC и однополюсного штекера и адаптер WiFi USB
  • Мягкий футляр для переноски
  • ПО FlukeView™ для Windows®
  • Магнитная подвеска и защитная пленка для экрана
