О товаре
Осциллограф Fluke 190-062 поможет справиться с задачами комплексного анализа работы любого промышленного электронного оборудования. Его суммарный функционал аналогичен комплексу мультиметра профессионального уровня, регистратора с объемом памяти, достаточным для непрерывной записи осциллограмм и других сопутствующих показателей в течение 2 суток, а также многоцелевого высокоточного осциллографа, обладающего широким спектром функций.
Модель Fluke 190-062 способна работать в частотном диапазоне до 200 Мгц, что допускает использование ее при обслуживании всех видов оборудования, включая сложные электронно-вычислительные устройства. С помощью Fluke 190-062 можно тестировать и настраивать, в том числе, и контрольно - управляющие модули, а также видео- и телеметрическую многоканальную аппаратуру, СКУД и т.д.
Технические характеристики
| Номер в госреестре СИ |
67694-17 |
| Базовая погрешность, % |
0.5 |
| Измерение постоянного напряжения (до), В |
1100 |
| Измерение переменного напряжения (до), В |
1100 |
| Диапазон измерения сопротивления |
0 ... 30 МОм |
| Измерение True RMS |
Да |
| Вид исполнения |
Портативный |
| Класс защиты |
IP51 |
| Измерение температуры |
Да |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
60 |
| Прозвонка цепи |
Да |
| Тестирование диодов |
Да |
| Удержание показаний |
Да |
| Максимальная длина записи |
30 K |
| Частота дискретизации, Гвыб/сек |
0.625 |
| Вертикальная развертка |
2 мВ/дел - 100 В/дел |
| Горизонтальная развертка |
10 нс/дел - 4 с/дел |
| Вертикальное разрешение (A/D), бит |
8 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Математические функции |
FFT, сложение, вычитание, умножение |
| Интерфейс |
USB/mini-USB |
| Дисплей |
TFT LCD 320х240 (7") |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
270х190х70 |
| Вес нетто, кг |
2.2 |

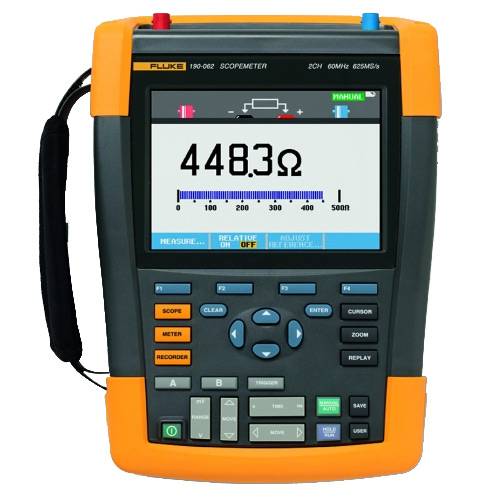

Описание осциллографа Fluke 190-062:
Fluke 190 – это портативный осциллограф, по техническим характеристикам сравнимый с высококачественными настольными инструментами. Прибор отлично подходит для специалистов, которым необходимы мощные портативные осциллографы, питающиеся от батареек.
Осциллограф Fluke 190-062 поможет справиться с задачами комплексного анализа работы любого промышленного электронного оборудования. Его суммарный функционал аналогичен комплексу мультиметра профессионального уровня, регистратора с объемом памяти, достаточным для непрерывной записи осциллограмм и других сопутствующих показателей в течение 2 суток, а также многоцелевого высокоточного осциллографа, обладающего широким спектром функций.
Модель Fluke 190-062 способна работать в частотном диапазоне до 200 Мгц, что допускает использование ее при обслуживании всех видов оборудования, включая сложные электронно-вычислительные устройства. С помощью Fluke 190-062 можно тестировать и настраивать, в том числе, и контрольно - управляющие модули, а также видео- и телеметрическую многоканальную аппаратуру, СКУД и т.д. 2 параллельных входа позволяют отслеживать зависимость параметров выходных импульсов от возбуждающего сигнала по каждому электронному блоку, анализируя, таким образом, соответствие фактических передаточных функций заданным.
Осциллограф Fluke 190-062 может подключаться к ПК, что дает возможность использовать не только программные технологии обработки информации, но и практически неограниченно увеличивать объем памяти. Система автоматической настройки запуска, широкий спектр дополнительных регулировок развертки, цифровая функция варьирования времени послесвечения, а также проведение всех измерений за единственное подключение делает возможности Fluke 190-062 исчерпывающими для тестирования электронного оборудования на производствах любого вида и уровня сложности.
Отличительные особенности Fluke 190-062:
- Гарантированное обнаружение и точность диагностики "летучих" дефектов даже при однократном их проявлении;
- Расширенные возможности для работы с шаговыми и линейными электроприводами;
- Использование в качестве источника питания батарей NiMH, обеспечивающих 4 часа беспрерывной работы;
- Соответствие прибора нормативным требованиям 1000 V САТ II и 600 V CAT III в части электробезопасности.
Купить осциллограф Fluke 190/062, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
Технические характеристики осциллографа Fluke 190-062:
| Характеристики
| Значения
|
| Частотный диапазон
| 60 МГц
|
| Количество каналов
| 60 МГц: 2 канала
|
| Скорость выборки реального времени
| 625 Мвыб/с
|
| Входы
| 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
|
| Независимые "плавающие" изолированные входы
| До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
|
| Диапазон временной шкалы
| 10 нс — 2 мин/дел
|
| Чувствительность входов
| 2 мВ — 100 В/дел
|
| Режимы синхронизации
| Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл
|
| Источник синхронизации
| Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2
|
| Регистрация выбросов
| 8 нс
|
| Измерения осциллограмм
|
| Курсор
| 7
|
| Автоматические
| 30
|
| Максимальная длина записи
|
| Режим ScopeRecord
| 30 000 точек
|
| Режим осциллографа
| 10 000 точек на входной канал
|
| Послесвечение
| Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
|
| Сравнение осциллограмм
| Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
|
| Характеристики цифрового мультиметра
|
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа)
| 4-мм разъемы типа "банан", полностью изолированные от входов и заземления осциллографа
|
| Максимальное разрешение
| 5 000 отсчетов
|
| Режимы измерений
| Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем)
|
| Память 190-XX2, 2 каналов
|
| Экран + настройки
| 30
|
| Запись
| 10
|
| Дисплей
| цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
|
| Условия хранения и эксплуатации
|
| Рабочая температура
| от 0 до 40 °C (с аккумулятором)
от 0 до 50 °C (без аккумулятора)
|
| Температура хранения
| от –20 до 60 °C
|
| Рабочая высота
| До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В
До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
|
| Характеристики безопасности
|
| Электробезопасность
| 1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
|
| Механические и другие характеристики
|
| Размер
| 270 x 190 x 70 мм
|
| Масса
| 2,2 кг
|
| Гарантия
| 3 года на прибор, 1 год на аксессуары
|
Комплект поставки осциллографа Fluke 190-062:
- Осциллограф Fluke 190-062,
- наборы пробников VPS410 (один красный, один синий),
- набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный),
- зарядное устройство/адаптер питания BC190,
- литий-ионный аккумулятор BP290 2 400 мА/ч,
- ремешок на руку (прикреплен к прибору),
- плечевой ремень,
- компакт-диск с руководствами пользователя на нескольких языках,
- демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью),
- кабель USB.
