О товаре

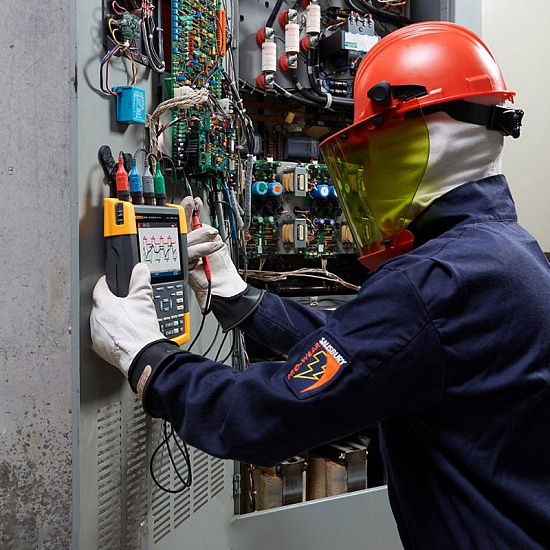

Двухканальный осциллограф серии 190-102-III-S с частотой 100 Гц предназначен для технических специалистов по промышленному обслуживанию, менеджеров по техническому обслуживанию и консультантов, работающих в сфере производства, установки оборудования и обслуживания в полевых условиях.
Прочный и портативный прибор, который отличается высокой производительностью, свойственной настольным приборам. Это позволяет легко решать проблемы по установке, вводу в эксплуатацию и обслуживанию промышленного оборудования, по автоматизации и управлению технологическими процессами, кроме того, он может справляться с задачами, связанными с электронным оборудованием для преобразования мощности.
Технические характеристики
| Базовая погрешность, % |
0.5 |
| Измерение постоянного напряжения (до), В |
1100 |
| Измерение переменного напряжения (до), В |
1100 |
| Диапазон измерения сопротивления |
0 ... 30 МОм |
| Измерение True RMS |
Да |
| Вид исполнения |
Портативный |
| Класс защиты |
IP51 |
| Измерение температуры |
Да |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Прозвонка цепи |
Да |
| Тестирование диодов |
Да |
| Удержание показаний |
Да |
| Максимальная длина записи |
30 K |
| Частота дискретизации, Гвыб/сек |
1.25 |
| Вертикальная развертка |
2 мВ/дел - 200 В/дел |
| Горизонтальная развертка |
5 нс/дел - 4 с/дел |
| Вертикальное разрешение (A/D), бит |
8 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Математические функции |
FFT, сложение, вычитание, умножение |
| Интерфейс |
USB/mini-USB |
| Дисплей |
Цветной TFT LCD, 320х240 точек |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
265х192х70 |
| Вес нетто, кг |
2.1 |

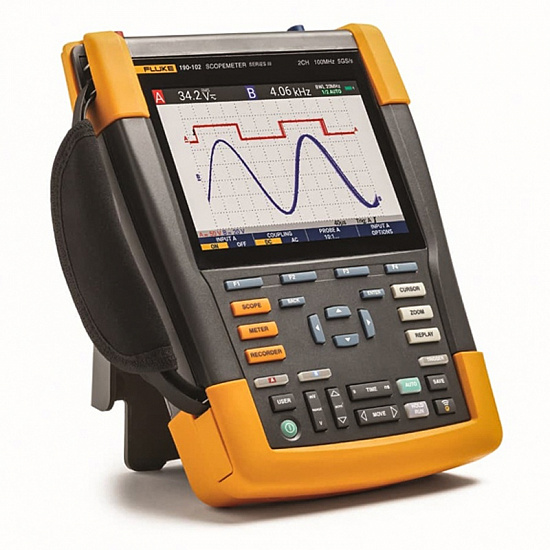

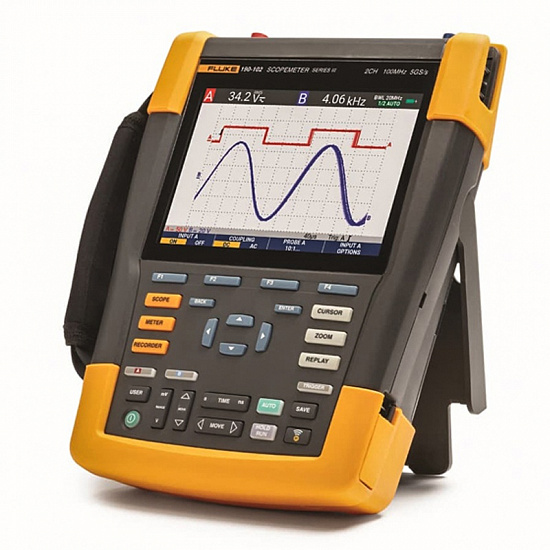

Описание цифрового запоминающего осциллографа-мультиметра - Fluke-190-102-III-S:
Осциллографы Fluke 190 Series II Scopemeter® помогут в ранее недоступных местах.
Являясь первыми портативными осциллографами с поддержкой категорий безопасности КАТ. III 1000 В/КАТ. IV 600 В, новые приборы Fluke ScopeMeter® 190 Series II сочетают беспрецедентные характеристики, мобильность и прочную конструкцию. На выбор доступны модели с частотным диапазоном 60, 100 и 200 МГц, каждая из которых характеризуется скоростью выборки до 2,5 Гвыб/с при разрешении до 400 пс — параметрами, достаточными для регистрации шумов и других искажений сигнала.
Каждая из моделей обладает обширной памятью — до 10 000 выборок на канал, что позволяет исследовать мельчайшие детали осциллограмм. Обе модели обладают категорией защиты IP-51, что указывает на устойчивость к воздействию пыли, влаги и пригодность к работе в широком диапазоне температур. Работающие от аккумулятора ручные осциллографы ScopeMeter предназначены для проведения специалистами различных полевых работ по обслуживанию оборудования.
Новые двух- и четырехканальные осциллографы стандарта КАТ. IV Fluke ScopeMeter 190 Series II: увидеть и исправить больше
Новая серия приборов Fluke ScopeMeter 190 Series II сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы ScopeMeter приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.
Новый осциллограф 190 Series II является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.
Отличительные особенности цифрового запоминающего осциллографа-мультиметра (скопметра) с комплектом SCC290 - Fluke-190-102-III-S:

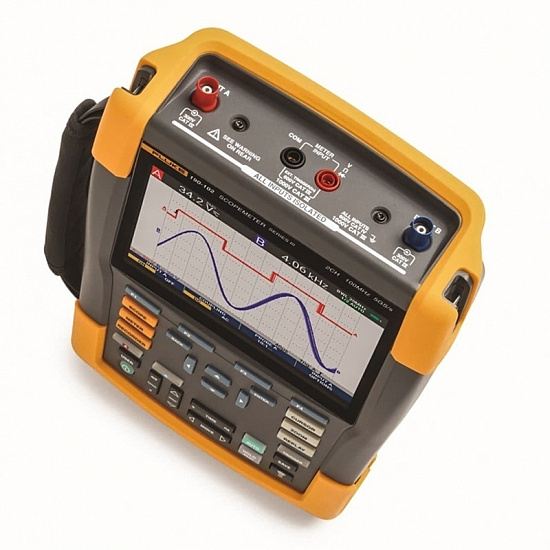

- Два электрически изолированных входа
- Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
- Частотный диапазон 100 МГц
- Высокая частота выборки до 1,25 Гвыб/с при разрешении до 400 пс
- Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
- Отдельный цифровой мультиметр с 5 000 отсчетов
- Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
- Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
- Регистрация тенденций с записью характеристик сигнала в течение 22 дней
- Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
- Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
- Изолированные порты USB для запоминающих устройств и связи с компьютером
- Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора
- Время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291)
- Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290
- Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
- Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении
Технические характеристики осциллографа-мультиметра Fluke-190-102-III-S:
| Параметр
| Значение
|
| Частотный диапазон
| 100 МГц
|
| Количество каналов
| 2 канала
|
| Скорость выборки реального времени
| 1,25 Гвыб/с
|
| Входы
| 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
|
| Независимые «плавающие» изолированные входы
| До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
|
| Диапазон временной шкалы
| 5 нс — 2 мин/дел (модели 190-10X, 100 МГц)
|
| Чувствительность входов
| 2 мВ — 100 В/дел
|
| Режимы синхронизации
| Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл
|
| Источник синхронизации
| Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2
|
| Регистрация выбросов
| 8 нс
|
| Измерения осциллограмм
| Курсор: 7 Автоматические: 30
|
| Максимальная длина записи
| Режим ScopeRecord: 30 000 точек Режим осциллографа: 10 000 точек на входной канал
|
| Послесвечение
| Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
|
| Сравнение осциллограмм
| Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
|
| Характеристики цифрового мультиметра
|
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа)
| 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа
|
| Максимальное разрешение:
| 5 000 отсчетов
|
| Режимы измерений:
| Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем)
|
| Память
| Внутренняя память 2 каналов: Экран + настройки: 30 Запись: 10
|
| Дисплей
| цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
|
| Условия хранения и эксплуатации
|
| Рабочая температура
| от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора)
|
| Температура хранения
| от –20 до 60 °C
|
| Рабочая высота
| До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
|
| Характеристики безопасности
|
| Электробезопасность
| 1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
|
| Общие данные
|
| Размер
| 270x190x70 мм
|
| Масса
| 2,2 кг
|
| Литий-ионный аккумулятор
| В комплект входит аккумулятор BP290 2 400 мА∙ч (до 4 часов работы). До 8 часов работы от дополнительно приобретаемого аккумулятора BP291
|

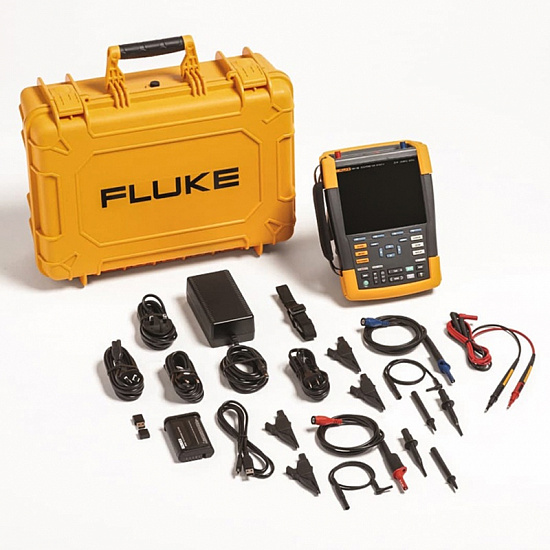

Комплект поставки Fluke-190-102-III-S:
| №
| Наименование
| Количество
|
| 1.
| Скопметр цифровой запоминающий Fluke 190-102
| 1
|
| 2.
| Комплект SCC290 (комплект ПО FlukeView + жёсткий футляр-кейс для переноски C290)
| 1
|
| 3.
| Наборы пробников VPS410 (один красный, один синий)
| 1
|
| 4.
| Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
| 1
|
| 5.
| Зарядное устройство/адаптер питания BC190
| 1
|
| 6.
| Литий-ионный аккумулятор BP290 2 400 мА∙ч
| 1
|
| 7.
| Ремешок на руку (прикреплен к прибору)
| 1
|
| 8.
| Плечевой ремень
| 1
|
| 9.
| Компакт-диск с руководствами пользователя на нескольких языках
| 1
|
| 10.
| Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
| 1
|
| 11.
| Кабель USB
| 1
|
