Fluke 190-104/S Осциллограф

0 отзывов

Артикул: 3894617

Код товара: 315404

Осциллограф Fluke 190-104/S_1
Осциллограф Fluke 190-104/S_2
Осциллограф Fluke 190-104/S_3
Посмотрите со всех сторон в 3D
Госреестр
Осциллограф Fluke 190-104/S_1

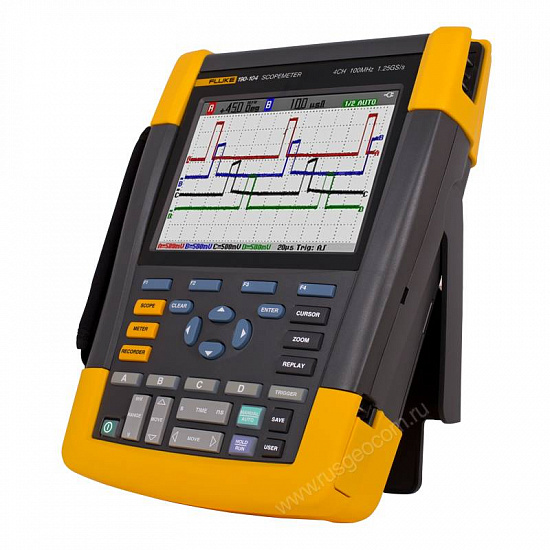

Осциллограф Fluke 190-104/S_2
Осциллограф Fluke 190-104/S_3
Fluke
Fluke
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 67694-17
  • Базовая погрешность, % — 0.5
  • Измерение постоянного напряжения (до), В — 1100
  • Измерение переменного напряжения (до), В — 1100
Все характеристики Подробное описание
По запросу
Аксессуары и расходники
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Осциллограф Fluke 190-104 S оснащен 4 каналами, поэтому может использоваться для проверки трехфазных агрегатов и сетей, например, при исследовании влияния нагрузок, а также в ходе наладки сложных систем, обеспечивая одновременное отслеживание нескольких сигналов, для выявления их взаимного влияния.

Технические характеристики

Номер в госреестре СИ 67694-17
Базовая погрешность, % 0.5
Измерение постоянного напряжения (до), В 1100
Измерение переменного напряжения (до), В 1100
Диапазон измерения сопротивления 0 ... 30 МОм
Измерение True RMS Да
Вид исполнения Портативный
Класс защиты IP51
Измерение температуры Да
Количество аналоговых каналов 4
Полоса пропускания, МГц 100
Прозвонка цепи Да
Тестирование диодов Да
Удержание показаний Да
Максимальная длина записи 30 K
Частота дискретизации, Гвыб/сек 1.25
Вертикальная развертка 2 мВ/дел - 100 В/дел
Горизонтальная развертка 5 нс/дел - 4 с/дел
Вертикальное разрешение (A/D), бит 8
Тип отображения Цифровой
Генератор сигналов Нет
Математические функции FFT, сложение, вычитание, умножение
Интерфейс USB/mini-USB
Дисплей Цветной TFT LCD, 320х240 точек
Гарантия (мес.) 36
Страна производитель США
Габаритные размеры, мм 270х190х70
Вес нетто, кг 2.2

Описание 4-х канального переносного осциллографа Fluke-190-104/S:

Новый осциллограф Fluke ScopeMeter 190-104 (100 МГц) отвечает самым высоким требованиям по безопасности и сочетает в себе прочность и портативность с функциональностью настольного осциллографа.

Этот надежный осциллограф предназначен для специалистов по профилактическому обслуживанию и техников производственных предприятий и может использоваться в суровых, загрязненных и опасных условиях для проверки любого оборудования - от микроэлектроники до мощных электронных устройств.

Отличительные особенности осциллографа Fluke-190-104/S:

Новые модели Fluke 190 серии II включают в себя все функции стандартного осциллографа ScopeMeter, включая TrendPlot™, запуск развертки Connect-and-View™, ScopeRecord™ и многие другие:

  • Четыре электрически изолированных входа
  • Категория безопасности CAT III 1000 В / CAT IV 600 В
  • Имеются модели с частотой 100 МГц и 200 МГц
  • Однократная регистрация, длительность импульса и синхронизация развертки по видеосигналу
  • Высокая частота выборки: до 2,5 Гвыб/с с разрешением до 400 пс
  • Объемная память: регистрация 10 000 измерений на канал для построения осциллограммы позволяет выполнять подробный анализ измерений.
  • Класс IP-51 по защите от пыли и влаги для работы в жестких условиях
  • Изолированные USB-порты для подключения устройств
  • Стандартное время работы от нового литиево-ионного аккумулятора составляет 8 часов
  • Легкий доступ к крышке батарей позволяет осуществлять быструю замену аккумуляторной батареи
  • Удобная прорезь для фиксации и запирания осциллографа, когда он оставлен без присмотра.

Технические характеристики 4-х канального переносного осциллографа Fluke-190-104/S:

Параметр Значения
Характеристики
Полоса пропускания 100 МГц
Максимальная частота выборки реального времени 1,25 Гвыб/с
Входы 4
Плавающие входы до 1000 В между входами, опорным уровнем и землей
Развертка по времени от 5 нс до 2 мин. /деление
Чувствительность на входах 2 мВ-100 В/деление
Типы запуска развертки Connect-and-View™, Connect-and-View™, cвободный ход, однократная, по фронту, с задержкой, видео, избирательный по ширине импульса, внешний, по двум фронтам и по событию (n-й период)
Регистрация всплесков 8 нс
Измерения осциллографом Курсорные: 7
Автоматические: 30
Максимальная длина записи Осциллограмма: 27500 точек на вход
Экраны: 10000 точек на вход
Память Экраны с настройками: 15
Запись для воспроизведения с настройками: 2
Дисплей 153 мм полноцветный ЖКД с высокой частотой обновления
Послесвечение Затухание, как на аналоговом осциллографе
Сравнение осциллограмм автоматическое сравнение с эталоном «в допуске/не в допуске»
Требования к окружающей среде
Диапазон рабочих температур от 0 ºC до 40 ºC с аккумуляторами
от 0 ºC до 50 ºC без аккумуляторов
Температура хранения от -20 °C до +60 °C
Высота над уровнем моря при эксплуатации До 2000 м для CAT IV 600 В, CAT III 1000 В
До 3000 м для CAT III 600 , CAT II 600 В
Соответствие стандартам электробезопасности
Рейтинг электробезопасности 1000В CAT III/600В CAT IV (EN61010-1)
Механические и общие характеристики
Размер 270 x 190 x 70 мм
Вес 2,2 кг
Время работы от аккумуляторов Li-ion: До 7 часов
USB-интерфейс Изолированные порты USB для подключения устройств памяти и подключения к ПК

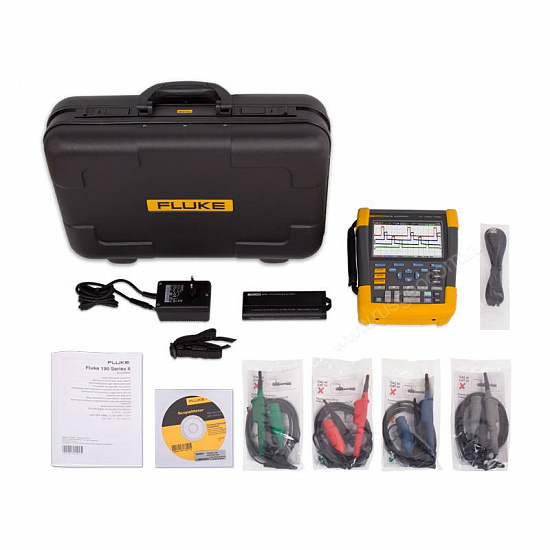

Комплект поставки Fluke 190-104/S:

№ Наименование Количество
1. 4-х канальный переносной осциллограф Fluke 190-104 1
2. Комплект SCC290 (комплект ПО FlukeView + жёсткий футляр-кейс для переноски C290) 1
3. VPS410 комплект щупов для измерения напряжения (один красный, один синий, один серый, один зеленый) 1
4. BC190 зарядное устройство/сетевой адаптер 1
5. BP291 литий-ионная батарея высокой емкости 4800 мАч 1
6. Наручный ремень (прикреплен к прибору) 1
7. Наручный ремень 1
8. Руководство пользователя на нескольких языках на компакт-диске 1
9. Демонстрационная версия FlukeView ScopeMeterDdemo (ограниченная функциональность) 1
10. Интерфейсный кабель USB 1
Преимущества
  • Четыре электрически изолированных входа
  • Категория безопасности CAT III 1000 В / CAT IV 600 В
  • Имеются модели с частотой 100 МГц и 200 МГц
  • Однократная регистрация, длительность импульса и синхронизация развертки по видеосигналу
  • Высокая частота выборки: до 2,5 Гвыб/с с разрешением до 400 пс
  • Объемная память: регистрация 10 000 измерений на канал для построения осциллограммы позволяет выполнять подробный анализ измерений
  • Класс IP-51 по защите от пыли и влаги для работы в жестких условиях
  • Изолированные USB-порты для подключения устройств
  • Стандартное время работы от нового литиево-ионного аккумулятора составляет 8 часов
  • Легкий доступ к крышке батарей позволяет осуществлять быструю замену аккумуляторной батареи
  • Удобная прорезь для фиксации и запирания осциллографа, когда он оставлен без присмотра
Комплектация
  • Осциллограф Fluke 190-104
  • Наборы пробников VPS410 (один красный, один синий, один серый, один зеленый)
  • Зарядное устройство/адаптер питания BC190
  • Литий-ионный аккумулятор высокой емкости BP291, 4 800 мА/ч
  • Ремешок на руку (прикреплен к прибору)
  • Плечевой ремень
  • Компакт-диск с руководствами пользователя на нескольких языках
  • Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
  • Кабель USB
  • Цветной осциллограф Color ScopeMeter, 100 МГц, 4 канала, с доп. входом цифрового мультиметра и набором SCC-290
