О товаре

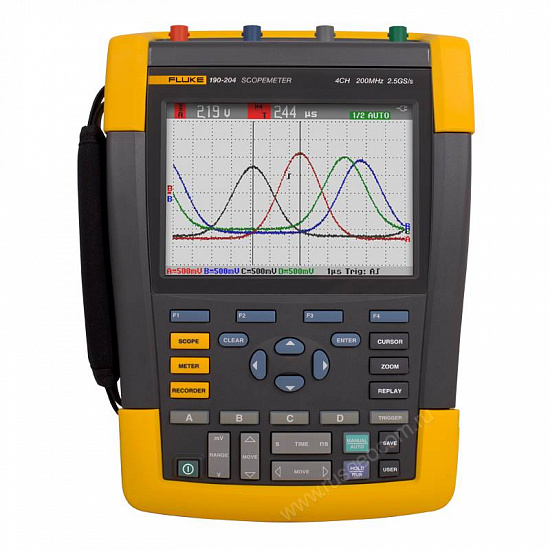

Автономный переносной четырёхканальный осциллограф Fluke 190-204-III-S – это прибор, предназначенный для отслеживания параметров графика исследуемого электрического сигнала, изменяющегося с течением времени. Функции, наглядно визуализируемой на экране, что даёт возможность проводить анализ осциллограмм на соответствие требуемым параметрам. Также он может работать и как измеритель – без вывода осциллограмм на экран, – реализуя тем самым заложенные в нём возможности мультиметра.
Технические характеристики
| Номер в госреестре СИ |
67694-17 |
| Базовая погрешность, % |
0.5 |
| Измерение постоянного напряжения (до), В |
1100 |
| Измерение переменного напряжения (до), В |
1100 |
| Диапазон измерения сопротивления |
0 ... 30 МОм |
| Измерение True RMS |
Да |
| Вид исполнения |
Портативный |
| Класс защиты |
IP51 |
| Измерение температуры |
Да |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
200 |
| Прозвонка цепи |
Да |
| Тестирование диодов |
Да |
| Удержание показаний |
Да |
| Максимальная длина записи |
30 K |
| Частота дискретизации, Гвыб/сек |
2.5 |
| Вертикальная развертка |
2 мВ/дел - 100 В/дел |
| Горизонтальная развертка |
2 нс/дел - 4 с/дел |
| Вертикальное разрешение (A/D), бит |
8 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Математические функции |
FFT, сложение, вычитание, умножение |
| Интерфейс |
USB/mini-USB |
| Дисплей |
Цветной TFT LCD, 320х240 точек |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
265х192х70 |
| Вес нетто, кг |
2.2 |
Описание 4-х канального переносного осциллографа Fluke 190-204-III-S:
Автономный переносной четырёхканальный осциллограф fluke 190-204 (200 МГц) – это прибор, предназначенный для отслеживания параметров графика исследуемого электрического сигнала, изменяющегося с течением времени. Функции, наглядно визуализируемой на экране, что даёт возможность проводить анализ осциллограмм на соответствие требуемым параметрам. Также он может работать и как измеритель – без вывода осциллограмм на экран, – реализуя тем самым заложенные в нём возможности мультиметра.
Отличительные особенности:
Осциллограф fuke 190 204 помимо стандартного набора пользовательских качеств аппаратуры Scope Meter, вобрал в себя ряд достоинств выгодно отличающих его от подобного класса приборов:
- высокий уровень электробезопасности, соответствующий требованиям категории CAT III 1000 В / CAT IV 600 В (EN61010-1);
- защищённость от повышенной влажности, пыли, температурных перепадов, подтверждаемая классом IP-51;
- прочность и портативность исполнения;
- автономность работы в течение 8 часов, после чего имеется легкодоступная возможность замены литий-ионного аккумулятора;
- устройство фиксации и запирания прибора, предназначенное для защиты от внешних воздействий и несанкционированного доступа;
- малые габариты – 270x190x70 мм и небольшой вес – 2,2 кг.
Функциональные фозможности:
Достаточно широкий спектр возможностей устройства обеспечивается благодаря наличию следующих функций:
- отображения посредством запуска развёртки неизвестного сигнала – Connect-and-ViewTM;
- построения временных диаграмм – TrendPlotTM;
- фиксации осциллограмм в дополнительной памяти – Scope Record;
- усреднения, Persistence (постоянства), обнаружения выбросов;
- однократной регистрации;
- анализа численных результатов;
- регулировки длительности импульсов;
- синхронизации развёртки;
- регистрации до 10 000 измерений на один канал;
- полосы пропускания частотой в 200 МГц (имеются также модели с характеристикой в 100 МГц).
Облласти применения:
Вследствие своей компактности, защищённости и многофункциональности, осциллограф fluke 190 204 находит широкое применение в сфере микроэлектроники, бытовой и промышленной электроники, а также при анализе рабочих характеристик цепей управления электротехническими устройствами и силовых схем потребителей электрической энергии. На практике осуществлять с его помощью исследования можно в весьма неблагоприятных внешних условиях.
Реализацией данной модели осциллографов занимается ООО ТК ОЛДИС.
Технические характеристики 4-х канального переносного осциллографа Fluke 190-204-III-S:
| Параметр
| Значения
|
| Полоса пропускания
| 200 МГц
|
| Максимальная частота выборки реального времени
| 2,5 Гвыб/с
|
| Входы
| 4
|
| Плавающие входы
| до 1000 В между входами, опорным уровнем и землей
|
| Развертка по времени
| от 5 нс до 2 мин. /деление
|
| Чувствительность на входах
| 2 мВ-100 В/деление
|
| Типы запуска развертки
| Connect-and-View™, Connect-and-View™, cвободный ход, однократная, по фронту, с задержкой, видео, избирательный по ширине импульса, внешний, по двум фронтам и по событию (n-й период)
|
| Регистрация всплесков
| 8 нс
|
| Измерения осциллографом
| Курсорные: 7
Автоматические: 30
|
| Максимальная длина записи
| Осциллограмма: 27500 точек на вход
Экраны: 10000 точек на вход
|
| Память
| Экраны с настройками: 15
Запись для воспроизведения с настройками: 2
|
| Дисплей
| 153 мм полноцветный ЖКД с высокой частотой обновления
|
| Послесвечение
| Затухание, как на аналоговом осциллографе
|
| Сравнение осциллограмм
| автоматическое сравнение с эталоном «в допуске/не в допуске»
|
| Требования к окружающей среде
|
| Диапазон рабочих температур
| от 0 ºC до 40 ºC с аккумуляторами
от 0 ºC до 50 ºC без аккумуляторов
|
| Температура хранения
| от -20 °C до +60 °C
|
| Высота над уровнем моря при эксплуатации
| До 2000 м для CAT IV 600 В, CAT III 1000 В
До 3000 м для CAT III 600 , CAT II 600 В
|
| Соответствие стандартам электробезопасности
|
| Рейтинг электробезопасности
| 1000В CAT III/600В CAT IV (EN61010-1)
|
| Механические и общие характеристики
|
| Размер
| 270 x 190 x 70 мм
|
| Вес
| 2,2 кг
|
| Время работы от аккумуляторов
| Li-ion: До 7 часов
|
| USB-интерфейс
| Изолированные порты USB для подключения устройств памяти и подключения к ПК
|
Комплект поставки Fluke 190-204:
Помимо стандартного набора комплектации, включающего в себя жёсткий футляр-кейс, руководство пользователя, демонстрационную версию Fluke View Scope Meter Demo (ограниченная функциональность), fluke 190 204 оснащён:
- комплектом из четырёх щупов (зелёного, синего, красного, серого цвета), предназначенных для измерения напряжения VPS 410,
- четырьмя изолированными в электрическом отношении входами,
- зарядным устройством/сетевым адаптером BC190,
- литий-ионной батареей BP291, ёмкостью в 4800 мАч,
- двумя наручными ремнями.
