Fluke 190-502/S Осциллограф

0 отзывов

Артикул: 4025692

Код товара: 315409

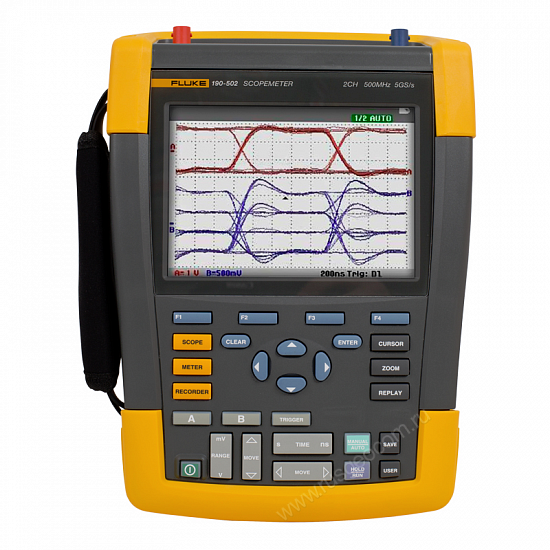

Осциллограф Fluke 190-502/S_1

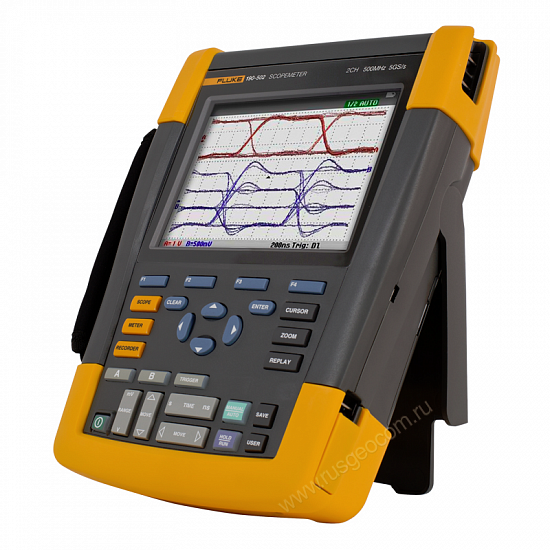

Осциллограф Fluke 190-502/S_2
Осциллограф Fluke 190-502/S_3
Посмотрите со всех сторон в 3D
Госреестр
Осциллограф Fluke 190-502/S_1
Осциллограф Fluke 190-502/S_2
Осциллограф Fluke 190-502/S_3
Fluke
Fluke
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 54292-13
  • Базовая погрешность, % — 0.5
  • Измерение постоянного напряжения (до), В — 1100
  • Измерение переменного напряжения (до), В — 1100
Все характеристики Подробное описание
По запросу
Аксессуары и расходники
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Осциллограф Fluke 190-502/S предназначен для промышленного назначения, оснащенный двумя изолированными между собой аналоговыми каналами и встроенным цифровым True-RMS мультиметром. За счет высокозащищенного исполнения может использоваться в полевых условиях.

Широкая сфера применения. Fluke 190-502 S подходит для диагностики как низковольтного, так и силового оборудования разного типа и сложности. Он соответствует категории электробезопасности CAT III 1000, CAT IV 600 В.

Технические характеристики

Номер в госреестре СИ 54292-13
Базовая погрешность, % 0.5
Измерение постоянного напряжения (до), В 1100
Измерение переменного напряжения (до), В 1100
Диапазон измерения сопротивления 0 ... 30 МОм
Измерение True RMS Да
Вид исполнения Портативный
Класс защиты IP51
Измерение температуры Да
Количество аналоговых каналов 2
Полоса пропускания, МГц 500
Прозвонка цепи Да
Тестирование диодов Да
Удержание показаний Да
Максимальная длина записи 30 K
Частота дискретизации, Гвыб/сек 5
Вертикальная развертка 2 мВ/дел - 100 В/дел
Горизонтальная развертка 1 нс/дел - 4 с/дел
Вертикальное разрешение (A/D), бит 8
Тип отображения Цифровой
Генератор сигналов Нет
Математические функции FFT, сложение, вычитание, умножение
Интерфейс USB/mini-USB
Дисплей Цветной TFT LCD, 320х240 точек
Гарантия (мес.) 36
Страна производитель США
Габаритные размеры, мм 270х190х70
Вес нетто, кг 2.2

Описание двухканального портативного осциллографа с комплектом SCC290 Fluke 190-502/S (исполнение для Европы):

Двухканальный портативный осциллограф с комплектом SCC290 Fluke 190-502/S сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов.

Будучи разработанными для специалистов по обслуживанию производства, осциллограф Fluke 190-502 приспособлен к эксплуатации в суровых производственных условиях и может применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.

Новый осциллограф Fluke 190-502/S является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.

Отличительные особенности осциллографа Fluke 190-502/S :

  • Два электрически изолированных входа
  • Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
  • Диапазон частот 500 МГц
  • Высокая частота выборки 5 Гвыб/с с разрешением 200 мс
  • Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
  • Отдельный цифровой мультиметр с 5 000 отсчетов (в двухканальных моделях)
  • Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
  • Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
  • Регистрация тенденций с записью характеристик сигнала в течение 22 дней
  • Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
  • Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
  • Изолированные порты USB для запоминающих устройств и связи с компьютером
  • Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора
  • В двухканальных моделях 190-XX2 время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291)
  • Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290
  • Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
  • Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении

    Технические характеристики двухканального портативного осциллографа с комплектом SCC290 Fluke 190-502/S :

    Параметр Значение
    Частотный диапазон 500 МГц
    Количество каналов 2 канала
    Скорость выборки реального времени 5 Гвыб/с
    Входы 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
    Независимые «плавающие» изолированные входы До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
    Чувствительность входов 2 мВ — 100 В/дел
    Режимы синхронизации Connect-and-View™
    свободный прогон
    одиночный снимок
    срез
    задержка
    двойной фронт
    видео
    видеолиния
    настраиваемая ширина импульса
    N-й цикл
    Источник синхронизации Любой входной канал осциллографа или внешний источник через вход мультиметра
    Регистрация выбросов 8 нс
    Измерения осциллограмм Курсор 7
    Автоматические 30
    Максимальная длина записи Режим ScopeRecord 30 000 точек
    Режим осциллографа 10 000 точек на входной канал
    Послесвечение Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
    Сравнение осциллограмм Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
    Характеристики цифрового мультиметра
    Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа
    Максимальное разрешение 5 000 отсчетов
    Режимы измерений Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем)
    Память Экран + настройки 30
    Запись 10
    Дисплей цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
    Условия хранения и эксплуатации
    Рабочая температура от 0 до 40 °C (с аккумулятором)
    от 0 до 50 °C (без аккумулятора)
    Температура хранения от –20 до 60 °C
    Рабочая высота

    До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В

    До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
    Характеристики безопасности
    Электробезопасность 1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
    Механические и другие характеристики
    Гарантия 3 года на прибор
    Габаритные размеры 270 x 190 x 70 мм
    Масса 2,2 кг

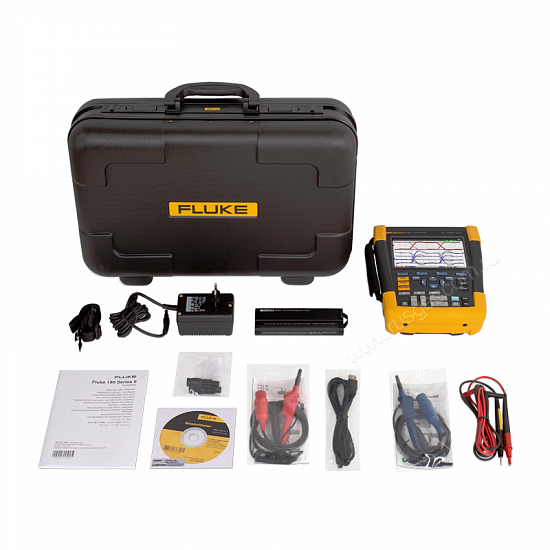

    Комплект поставки Fluke 190-502/S:

    № Наименование Количество
    1. Двухканальный портативный осциллограф FLUKE 190-502 (исполнение для Европы) 1
    2. Комплект SCC290 (комплект ПО FlukeView + жёсткий футляр-кейс для переноски C290) 1
    3. VPS410 комплект щупов для измерения напряжения (один красный, один синий) 1
    4. TL175 комплект безопасных измерительных проводов TwistGuard™ (красный и черный) 1
    5. BC190 зарядное устройство/сетевой адаптер 1
    6. BP290 литий-ионная батарея 2400 мАч 1
    7. Наручный ремень (прикреплен к прибору) 1
    8. Наручный ремень 1
    9. Руководство пользователя на нескольких языках на компакт-диске 1
    10. Демонстрационная версия FlukeView ScopeMeterDdemo (ограниченная функциональность) 1
    11. Интерфейсный кабель USB 1
    • Преимущества
    • Два электрически изолированных входа
    • Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
    • Диапазон частот 500 МГц
    • Высокая частота выборки 5 Гвыб/с с разрешением 200 мс
    • Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
    • Отдельный цифровой мультиметр с 5 000 отсчетов (в двухканальных моделях)
    • Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
    • Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
    • Регистрация тенденций с записью характеристик сигнала в течение 22 дней
    • Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
    • Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
    • Изолированные порты USB для запоминающих устройств и связи с компьютером
    Комплектация
    • Осциллограф Fluke 190-502/S
    • Наборы пробников VPS410 (один красный, один синий)
    • Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный)
    • Зарядное устройство/адаптер питания BC190
    • Литий-ионный аккумулятор BP290 2 400 мА/ч
    • Ремешок на руку (прикреплен к прибору)
    • Плечевой ремень
    • Компакт-диск с руководствами пользователя на нескольких языках
    • Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью)
    • Кабель USB
    • Цветной осциллограф Color ScopeMeter, 500 МГц, 2 канала, с доп. входом цифрового мультиметра и набором SCC-290
