О товаре

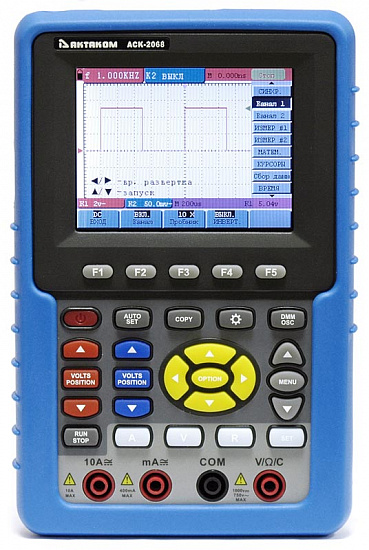

Осциллограф-мультиметр АСК-2068 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки. Объединяющий в себе осциллограф и мультиметр.
Применяется в радиотехнике, электронике и научно-исследовательских лабораториях. Изделие совершает 20 измерений в авторежиме, а также проводит курсорные замеры. Присутствуют математические операции: +, -, *, /, а также функция быстрого преобразования Фурье (четыре типа окон). Аппарат может хранить на встроенной памяти до 4 осциллограмм.
Технические характеристики
| Номер в госреестре СИ |
39682-08 |
| Измерение постоянного напряжения (до), В |
1000 |
| Измерение переменного напряжения (до), В |
750 |
| Измерение постоянного тока (до), А |
10 |
| Измерение переменного тока (до), А |
10 |
| Диапазон измерения электрической емкости |
0 ... 100 мкФ |
| Диапазон измерения сопротивления |
0 ... 40 МОм |
| Вид исполнения |
Портативный |
| Класс защиты |
IP51 |
| Полоса пропускания, МГц |
60 |
| Прозвонка цепи |
Да |
| Тестирование диодов |
Да |
| Максимальная длина записи |
6 K |
| Частота дискретизации, Гвыб/сек |
0.25 |
| Вертикальная развертка |
5 мВ/дел – 5 В/дел |
| Горизонтальная развертка |
5 нс/дел – 100 с/дел |
| Вертикальное разрешение (A/D), бит |
8 |
| Режимы входа |
AC, DC, GND |
| Математические функции |
FFT, +, -, ×, /, инверсия |
| Интерфейс |
USB |
| Дисплей |
ЖКИ 3,8" 320х240 |
| Гарантия (мес.) |
14 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
180х115х40 |
| Вес нетто, кг |
0.645 |
писание осциллограф-мультиметр цифровой двухканальный запоминающий АСК-2068:
Осциллограф - мультиметр, полоса 60 MHz, 2 канала, цветной ЖКИ, дискретизация 250 MHz, длина записи 6 кБт/кан., вер. разр. 8 бит, разв. по верт. 5 мВ...5 В/дел., по гор. 5 нс...5 с/дел., 5 автоизмерений, курсорные измерения, видео синхр. с выбором строки, макс. вход. напряж. 400 Впик, встроенный мультиметр, USB интерфейс, аккумуляторное питание, размеры 180x115x40 мм, масса 645 г
Гарантийный срок: 14 месяцев
Отличительные особенности осциллографа-мультиметра цифрового двухканального запоминающего АСК-2068:
- 20 автоматических измерений: Vpp, Vavg,RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B
、Delay A→B
- Курсорные измерения;
- Режим мультиметра;
- Интерполяция sin(x)/x;
- Хранение осциллограмм: 4 осциллограммы;
- Цветной ЖКИ дисплей;
- Возможность сохранения на USB-устройство;
- USB интерфейс для связи с ПК, программное обеспечение;
- Автономная работа от встроенного аккумулятора.
Программное обеспечение поставляется на русском языке. Это обеспечивает дополнительное удобство для пользователей в работе с данным приборами. Русификацию получил не только интерфейс пользователя, но, также, встроенная система помощи (Help) для работы с данными осциллографами-мультиметрами.
Технические характеристики:
| Параметр
| Значение
|
| В режиме осциллографа
|
| Количество каналов
| 2
|
| Полоса пропускания
| 60 МГц
|
| Максимальная частота дискретизации
| 250 Мвыб/сек
|
| Время нарастания
| 5,8 нс
|
| Вертикальная чувствительность
| 5 мВ/дел ... 5 В/дел
|
| Вертикальное разрешение
| 8 бит
|
| Погрешность
| ±3%
|
| Входной импеданс
| 1 МОм
|
| Максимальное входное напряжение
| 400 Впик
|
| Входы
| АС, DC, GND
|
| Математические функции
| суммирование, вычитание, умножение, деление, инверсия
|
| Режимы работы
| X-Y
|
| Коэффициент развертки
| 5 нс/дел ... 100 с/дел
|
| Погрешность
| 0,01%
|
| Память
| 6 К на канал
|
| Режимы синхронизации
| фронт, видео
|
| Дополнительные функции
| пиковый детектор, функция усреднения (4...128)
|
| В режиме мультиметра
|
| Измеряемая величина
| Диапазоны
| Погрешность
|
| Постоянное напряжение
| 100 мкВ ... 400 В
400 В...1000 В
| ±(1% + 1 е.м.р.)
не нормируется
|
| Переменное напряжение (40 Гц…400 Гц)
| 1 мВ ... 400 В
400 В...750 В
| ±(1% + 3 е.м.р.)
не нормируется
|
| Постоянный ток
| 10 мкА ... 20А
| ±(1% + 1 е.м.р.)
на диапазоне до 10 мкА
|
| Переменный ток
| 10 мкА ... 20 А
| ±(1,5% + 3 е.м.р.)
на диапазоне до 10 мкА
|
| Сопротивление
| 0,1 Ом ... 40 МОм
| ±(1% + 1 е.м.р.)
|
| Емкость
| 10 пФ ... 100 мкФ
| ±(3% + 3 е.м.р.)
|
| Режим тестирования диодов
| есть
|
| Режим прозвонки цепи
| есть
|
| Общие технические характеристики
|
| Дисплей
| 3,8 дюйма цветной ЖКИ, разрешение 320x240 точек
|
| Питание
| 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
|
| Потребляемая мощность
| не более 6 Вт
|
| Время работы от аккумулятора
| до 4 часов
|
| Габаритные размеры
| 180x115x40 мм
|
| Масса
| 0,645 кг
|

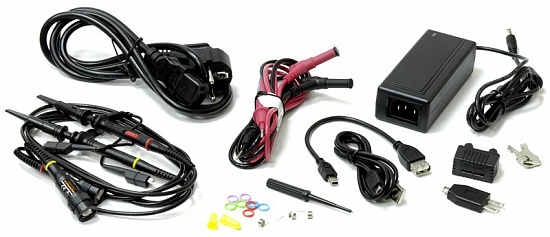

Комплект поставки:
| №
| Наименование
| Количество
|
| 1.
| Осциллограф-мультиметр цифровой двухканальный запоминающий АСК-2068
| 1
|
| 2.
| Сетевой адаптер
| 1
|
| 3.
| Осциллографический щуп
| 2
|
| 4.
| Измерительный щуп к мультиметру
| 2
|
| 5.
| Модуль расширения для измерения малых емкостей
| 1
|
| 6.
| USB кабель для подключения к ПК
| 1
|
| 7.
| Токовый шунт
| 1
|
| 8.
| Устройство для калибровки осциллографических пробников
| 1
|
| 9.
| Руководство по эксплуатации
| 1
|
| 10.
| Программное обеспечение (полностью на русском языке)
| 1
|
| 11.

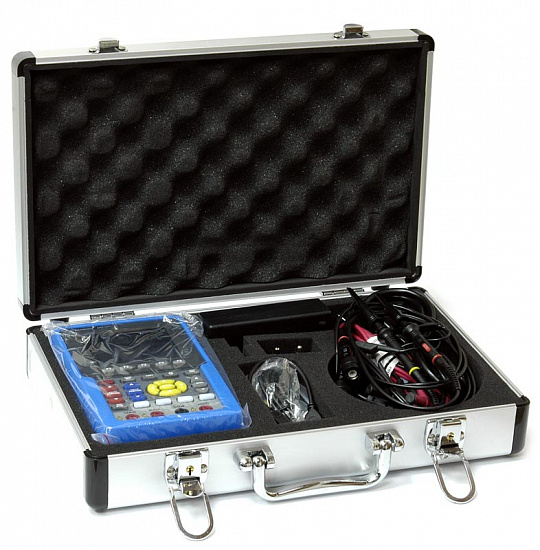

| Жесткий кейс для транспортировки
| 1
|
| 12.
| Ключ для кейса
| 1
|
Дополнительная комплектация АСК-2068:
- Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
- Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
- Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
- АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
- Магнитный адаптер Актаком АСА-2207
- Минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364
- Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
- Переходник-шунт PTL-2172
- Универсальный набор аксессуаров АСА-2907
- Кейс пластиковый герметичный 37-1
- BNC кабель PTL922, PTL923, PTL924, PTL925, PTL927
- Переходники BNC: PTL-2156, PTL-2157, PTL-2158, PTL-2159, PTL-2162
- Осциллографический пробник (Делитель 60 МГц) HP-9060, (Делитель 100 МГц) HP-9100, HP-9101R
- Миниклипса АСА-2554 для присоединения к осциллографическим пробникам
- Программное обеспечение
