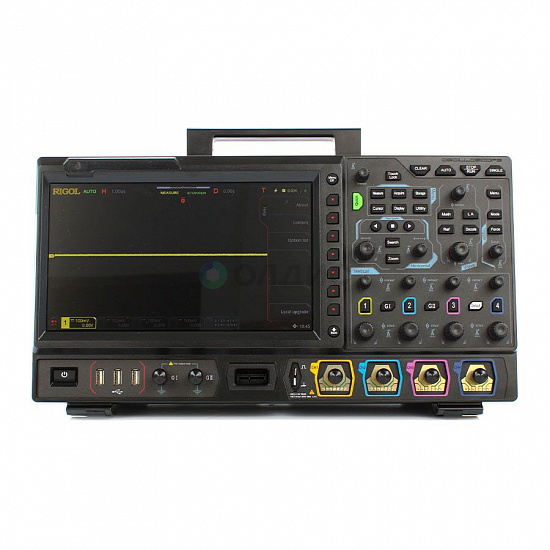

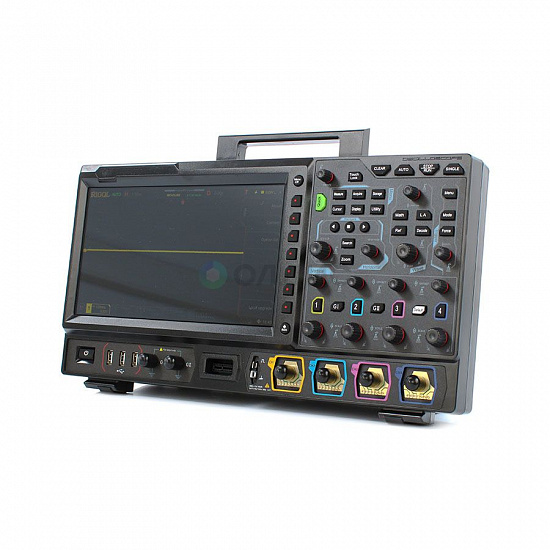

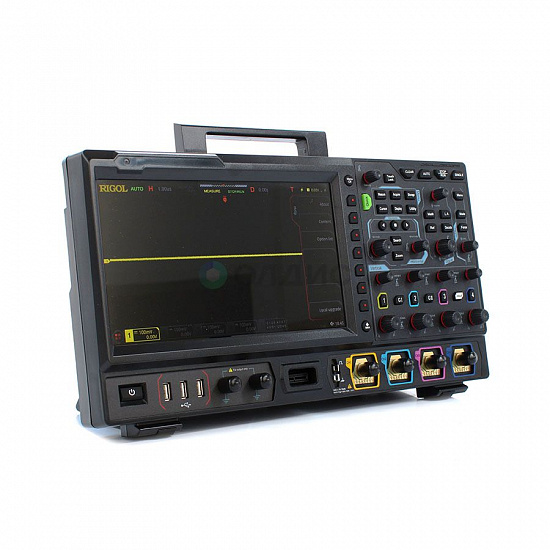

| Полоса пропускания
| 50 Ом
| 2000 МГц
При всех включенных каналах максимальная полоса ограничена 1 ГГц
|
| 1 МОм
| 500 МГц
|
| Режим дискретизации
| Реальное время
|
| Количество каналов
| 4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации
|
| Максимальная скорость захвата осциллограмм
| ≥600000 осц./с
|
| Аналоговые каналы
|
| Связь по входу
| открытый, закрытый
|
| Входной импеданс
| 1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1%
|

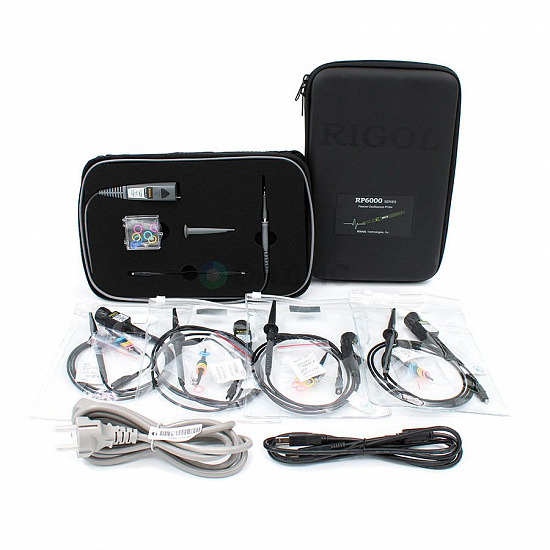

| Учет ослабления пробников
| 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
|
| Определение пробников
| автоматическое определение пробников Rigol
|
| Максимальное входное напряжение
| 1 МОм
| 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
|
| 50 Ом
| 5 Вскз
|
| Вертикальное разрешение
| 8 бит
|
| Вертикальное отклонение
| 1 МОм
| 1 мВ/дел ~ 10 В/дел
|
| 50 Ом
| 1 мВ/дел ~ 1 В/дел
|
| Диапазон смещения
| 1 МОм
| ±1 В (1 мВ/дел ~ 50 мВ/дел)
±30 В (51 мВ/дел ~260 мВ/дел)
±100 В (265 мВ/дел ~ 10 В/дел )
|
| 50 Ом
| ±1 В (1 мВ/дел ~ 100 мВ/дел)
±4 В (102 мВ/дел ~1 В/дел)
|
| Динамический диапазон
| ±5 дел (8 бит)
|
| Ограничение полосы пропускания
| 1 МОм
| 20 МГц, 250 МГц; выбирается для каждого канала
|
| 50 Ом
| 20 МГц
|
| Погрешность коэффициента усиления
| ±2% от полной шкалы
|
| Погрешность смещения
| <200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
|
| ESD защита
| ±8 кВ (на входе BNC)
|
| Изоляция между каналами
| ≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)
|
| Аналоговые каналы
|
| Коэффициент развертки
| 500 пс/дел ~ 1000 с/дел
|
| Временное разрешение
| 2 пс
|
| Погрешность временной баз
| ±1 ppm ± 2 ppm/год
|
| Максимальная задержка
| Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с....100 дел
|
| Диапазон коррекции смещения между каналами
| ±100 нс
|
| Режимы
| Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)
|
| Цифровые каналы
|
| Минимальная определяемая длительность импульса
| 3,2 нс
|
| Максимальная входная частота
| 500 МГц
|
| Задержка между каналами
| 1 нс (типично), 2 нс (максимально)
|
| Измерения
|
| Курсорные
| Количество курсоров
| 2 пары XY курсоров
|
| Режимы
| ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
|
| Измерения в X-Y режиме
| X = Канал 1, Y = Канал 2
|
| Математические операции
|
| Количество отображаемых одновременно
| 4
|
| Операции
| A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, Trend
|
| Цветовая градация
| Поддерживается в математических операциях, в том числе БПФ
|
| БПФ (FFT)
| Максимальная длина
| 1 М точек
|
| Тип окна
| прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
|
| Представление
| полный дисплей, половина дисплея
|
| Поиск пиков
| максимально 15 пиков
|
| Поиск и навигация
|
| Тип
| фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
|
| Отображение
| таблица событий или навигации
|
| Источник
| любой аналоговый канал
|
| Кнопки навигации
| перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
|
| Анализ осциллограмм
|
| Pass / Fail
| Источник
| аналоговые каналы (CH1 ~ CH4)
|
| Цветовая градация
| Источник
| аналоговые каналы (CH1 ~ CH4)
|
| Темы
| температура, интенсивность
|
| Режим
| во всех режимах
|
| Декодирование
|
| Стандартно
| Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
|
| Анализ глазковых диаграмм (опция MSO8000-JITTER)
|
| Источник
| любой аналоговый канал
|
| Измерение
| высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность
|
| Измерение джиттера (опция MSO8000-JITTER)
|
| Источник
| любой аналоговый канал
|
| Измерение
| TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width
|
| Отображение
| Тренд, гистограмма
|
| Синусоидальный сигнал
|
| Диапазон
| 100 мГц...25 МГц
|
| Неравномерность
| ±0,5 дБ (относительно 1 кГц)
|
| Гармонические искажения
| -40 дБн
|
| Негармонические искажения
| -40 дБн
|
| Коэффициент гармоник
| 1%
|
| Отношение сигнал / шум
| 40 дБ
|
| Пилообразный сигнал
|
| Диапазон
| 100 мГц...100 кГц
|
| Линейность
| 1%
|
| Симметрия
| 0%...100%
|
| Шумовой сигнал
|
| Полоса
| >25 МГц
|
| Встроенные формы
|
| Диапазон
| 100 мГц...1 МГц
|
| Произвольная форма
|
| Диапазон
| 100 мГц...10 МГц
|
| Количество точек
| 2...16 К точек
|
| Дополнительные свойства
| поддержка сохранения и загрузки форм
|
| Частота
|
| Точность
| 100 ppm (<10 кГц), 50 ppm (>10 кГц)
|
| Разрешение
| 100 мГц или 4 бит, что больше
|
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
| Дисплей
|
| Тип дисплея
| диагональ 10,1", емкостной сенсорный мультитач
|
| Разрешение дисплея
| 1024 (по горизонтали) × 600 (по вертикали) точек
|
| Сетка
| 10 делений (по вертикали) x 8 делений (по горизонтали)
|
| Послесвечение
| выкл; от 100 мс до 10 с; бесконечно
|
| Яркость
| 256 уровней (ЖК HDMI)
|
| Энергонезавсисмая память
|
| Формат сохранения
| настройки
| setup (*.stp)
|
| изображения
| image (*.png, *.bmp, *.tif, *.jpg)
|
| осциллограммы и данные
| CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv),
reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb)
|
| Опорные осциллограммы
| 10 осциллограмм
|

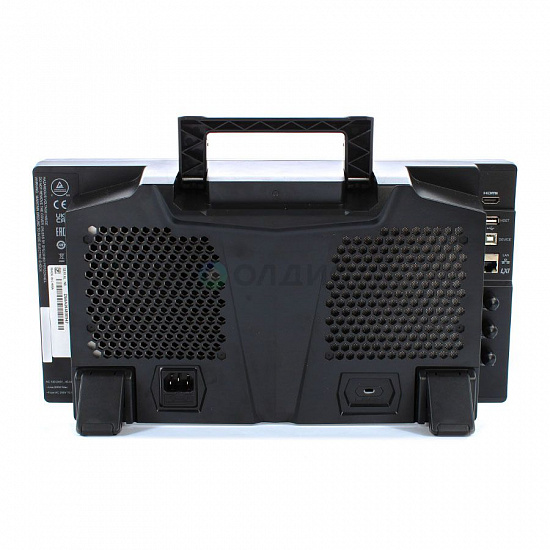

| Порты ввода/вывода
|
| USB 2.0 Hi-speed Host
| 3 на передней панели, 1 на задней панели
|
| USB 2.0 Hi-speed Device
| 1 на задней панели (совместимость с USBTMC)
|
| LAN
| 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
|
| GPIB
| адаптер USB-GPIB (опция)
|
| WEB интерфейс
| поддержка VNC Web
|
| HDMI видеовыход
| 1 на задней панели (HDMI 1.4b, A plug)
|
| Выход компенсации пробника
| Частота
| меандр 1 кГц
|
| Амплитуда
| 3 Вп-п
|
| Питание
|
| Напряжение
| 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
|
| Потребляемая мощность
| <250 Вт
|
| Предохранитель
| 3,15 A, T тип, 250 В
|
| Массо-габаритные параметры
|
| Габаритные размеры (Ш*В*Г)
| 410 мм × 224 мм × 135 мм (Ш*В*Г)
|
| Вес
| 4,0 кг без упаковки
9,2 кг с упаковкой
|
