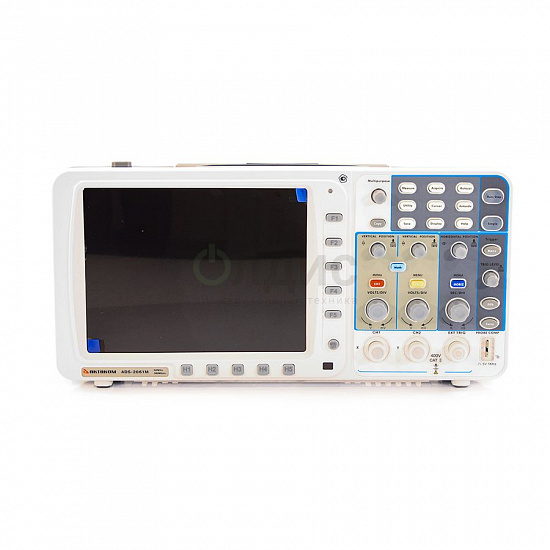

| Полоса пропускания
| 60 MГц
|
| Количество каналов
| 2 + внешний запуск
|
| Регистрация
| Режим
| Обычный, пиковый детектор, усреднение
|
| Максимальная дискретизация (реальное время)
| 500 Мвыб/сек (250 Мвыб/сек - 2 канала)
|
| Вход
| Связь по входу
| открытый, закрытый, земля
|
| Входной импеданс
| 1 MΩ±2% в параллель 10пФ±5пФ
|
| Учет ослабления пробников
| 1X,10X,100X,1000X
|
| Максимальное входное напряжение
| 400 Вп-п (DC + AC пик-пик)
|
| Ограничение полосы пропускания
| 20 МГц, полный диапазон
|
| Изолированность каналов
| 50 Гц: 100 : 1
10 МГц: 40 : 1
|
| Задержка между каналами (типичное)
| 150 пс
|
| Параметры горизонтальной системы
| Диапазон частоты выборки
| 0,5 Выб/сек ~ 500 Mвыб/сек (один канал),
0,5 Выб/сек ~ 250 Мвыб/сек (два канала)
|
| Интерполяция
| (sin x)/x
|
| Глубина записи
| 10 млн. точек на каждый канал
|
| Коэффициент развертки
| 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
|
| Погрешность времени выборки и времени задержки
| ±100 ppm
|
| Погрешность измерения интервалов (DC~100 МГц)
| однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0,6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0,4нс)
|
| Параметры вертикальной системы
| АЦП
| 8 бит
|
| Вертикальное отклонение
| 2 мВ/дел ~ 10 В/дел
|
| Диапазон смещения
| ±10 делений
|
| Полоса пропускания для аналогового периодического сигнала
| 60 МГц
|
| Полоса пропускания для однократного сигнала
| Полный диапазон
|
| Низкочастотный предел
| ≥5 Гц (на входе, закрытый вход, -3dB)
|
| Время нарастания (60 МГц)
| ≤5,8 нс (типичное)
|
| Погрешность коэффициент усиления
| ±3%
|
| Погрешность коэффициент усиления (усреднения)
| Усреднение по 16 регистрациям: ±(3% + 0,05 дел)
|
| Измерения
| Курсорные
| ΔV и ΔT между курсорами
|
| Автоматические
| Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
|
| Математические операции
| +, -, *, / ,FFT
|
| Сохранение во внутреннюю память
| 15 осциллограмм
|
| Фигуры Лиссажу
| Диапазон
| Полный
|
| Сдвиг фаз
| ±3 градуса
|
| Частота (типичное)
| 1 кГц прямоугольного сигнала
|
| Система запуска |
| Диапазон уровня запуска
| Внутренний
| ±6 делений от центра экрана
|
| EXT
| ±600 мВ
|
| EXT/5
| ±3 В
|
| Погрешность уровня запуска (типичная)
| Внутренний
| ±0,3 деления
|
| EXT
| ±(40 мВ + 6% от утановленного значения)
|
| EXT/5
| ±(200mV +6% от утановленного значения)
|
| Блокировка уровня запуска
| 100 нс ~ 10 с
|
| Автоматческая установка уровня 50% (типичное)
| Входной сигнал ≥50 Гц
|
| Запуск по фронту
| наклон
| нарастающий
|
| чувствительность
| 0,3 деления
|
| Запуск по длительности импульса
| условие запуска
| положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
| диапазон установок
| 24 нс ~ 10 с
|
| Запуск по видеосигналу
| система
| NTSC, PAL и SECAM
|
| диапазон строк
| 1-525 (NTSC) и 1-625 (PAL/SECAM)
|
| Запуск по скорости нарастания
| условие запуска
| положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
| диапазон установок
| 24 нс ~ 10 с
|
| Поочередный запуск
| Режим запуск для канала CH1
| Edge, Pulse, Video, Slope
|
| Режим запуск для канала CH2
| Edge, Pulse, Video, Slope
|
| Основные технические характеристики |
| Тип дисплея
| диагональ 8” , ЖК, TFT матрица
|
| Разрешение дисплея
| 800 (по горизонтали) × 600 (по вертикали) точек
|
| Количество цветов
| 65536 цветов
|
| Выходное напряжение (типичное)
| амплитуда 5 В на нагрузке больше 1MОм
|
| Частота (типичное)
| Меандр 1 кГц
|

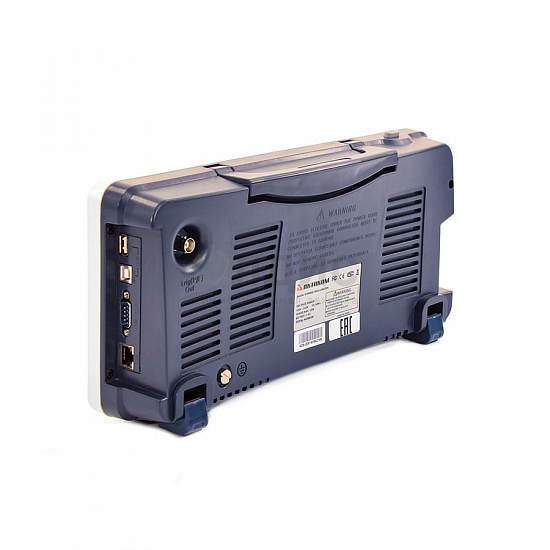

| Интерфейс для связи с ПК
| USB 2.0, LAN, RS-232
|
| Интерфейс сохранение
| USB (форматы файлов *.bmp и *.bin)
|
| Модуль Годен/Негоден
| Встроенный
|
| Питание |
| Напряжение
| 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
|
| Потребляемая мощность
| <18 Вт
|
| Предохранитель
| 1 A, T тип, 250 В
|
| Батарея питания (опция)
| 4000 мАч / 3,7 В
|
| Габаритные размеры
| 340 мм × 155 мм × 70 мм (Д*В*Г)
|
| Вес
| Около 1,82 кг
|
