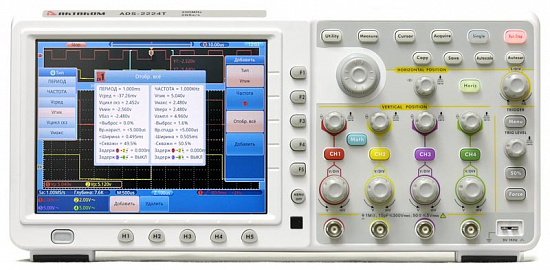

Name: Осциллограф цифровой ADS-2224T
Brand: Актаком
SKU: ADS-2224T
Availability: InStock

О товаре

Осциллограф ADS-2224T это современное цифровое устройство, предназначенное для профессионального использования. У него есть 4 канала с полосой пропускания 200 МГц, а также Touchscreen дисплей для удобного управления. Частота дискретизации составляет 2 Гвыб/с, а максимальная память - 7,6 М, что позволяет осуществлять точные измерения. Осциллограф также имеет высокую скорость захвата 50000 осц/сек и различные полезные функции, такие как курсорные измерения, 20 автоизмерений, математические функции, БПФ и интерполяторы. Он также поддерживает USB-host, USB-device, VGA и LAN интерфейсы для удобства подключения к другим устройствам. Дисплей осциллографа яркий, цветной TFT с разрешением 800 х 600, размером 20 см, что обеспечивает четкое отображение данных. Этот осциллограф является надежным инструментом для работы с электроникой и электричеством.

Технические характеристики

Вид исполнения	Настольный
Количество аналоговых каналов	4
Полоса пропускания, МГц	200
Максимальная длина записи	7.6 M
Частота дискретизации, Гвыб/сек	2
Тип отображения	Цифровой
Генератор сигналов	Нет
Гарантия (мес.)	14
Страна производитель	Китай
Габаритные размеры, мм	380х180х115
Вес нетто, кг	1.5

Описание цифрового осциллографа ADS-2224T:

Серия цифровых осциллографов АКТАКОМ ADS-2хх4T - это первые четырехканальные цифровые осциллографы Актаком с сенсорным дисплеем.

Приборы имеют широкие функциональные возможности и обладают отличными техническими параметрами, среди которых можно выделить: скорость захвата осциллограмм до 50000 осц/сек, максимальную глубину записи до 7,6 млн. точек, возможность установки 50-Омного входного импеданса. Такие параметры в сочетании с компактностью и доступной ценой позволяют использовать данные модели в самых различных областях, а благодаря наличию выхода VGA, к приборам можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе или при проведении презентаций.

4 канала. Полоса пропускания - 200 МГц. Touchscreen дисплей. Частота дискретизации - 2 Гвыб/с. Макс. память - 7,6 М. Скорость захвата 50000 осц/сек. Входной импеданс: 1 МОм /50 Ом. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Интерфейс: USB-host, USB-device, VGA, LAN. Дисплей: 20 см, цветной, TFT, 800 х 600. Вес: 1,5 кг. Размеры: 380 x 180 x 115 мм.

Технические характеристики:

Параметр			Значение
Полоса пропускания			200 MГц
Количество каналов			4
Скорость захвата осциллограмм			50 000 осц/сек
Регистрация	Режим		Обычный, пиковый детектор,усреднение
Регистрация	Макс. дискретизация (реальное время)		2 Гвыб/сек
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1%
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		1 MΩ: 400 Вп-п (DC + AC пик-пик) 50 Ω: 5 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы
	Интерполяция		sin (x)/x
	Глубина записи		7,6 М точек
	Коэффициент развертки		2 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Коэффициент развертки		2 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
	Погрешность времени выборки и времени задержки		±100 ppm
Параметры вертикальной системы	АЦП		8 бит (4 канала одновременно)
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±10 делений
	Полоса пропускания для аналогового периодического сигнала		200 МГц
	Низкочастотный предел		≥10 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания		≤1,7 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, /, БПФ
	Сохранение во внутреннюю память		4 опорные осциллограммы
	Фигуры Лиссажу (X-Y)	Диапазон	Полный
	Фигуры Лиссажу (X-Y)	Сдвиг фаз	±3 градуса
Система запуска	Тип запуска		Фронт, импульс, видео, скорость нарастания
	Режим		Авто, обычный, однократный
	Диапазон уровня запуска		±6 делений от центра экрана
	Чувствительность уровня запуска		±0.3 деления
	Стандарт видеосигнала		NTSC, PAL и SECAM

Дисплей:

Параметр	Значение
Тип дисплея	диагональ 8” , ЖК, TFT матрица, Touchscreen
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов

Выход для компенсации пробника:

Параметр	Значение
Выходное напряжение (типичное)	Амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

Интерфейс:

Параметр	Значение
Для связи с ПК	USB 2.0, LAN
Сохранение	USB (форматы файлов .bmp и .bin)
Видеовыход	VGA

Питание:

Параметр	Значение
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<15 Вт
предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры:

Параметр	Значение
Габаритные размеры	380 мм × 180 мм × 115 мм (ДВГ)
Вес	Около 1.5 кг

Комплект поставки:

№	Наименование	Количество
1.	Осциллограф ADS-2224T	1
2.	Осциллографические щупы	4
3.	Сетевой кабель	1
4.	USB кабель для подключения к ПК	1
5.	Краткая инструкция	1
6.	Программное обеспечение Aktakom DSO-SoftT Программное обеспечение для осциллографов с сенсорным экраном	1
7.	Руководство по эксплуатации *	1
