ADS-4108 Осциллограф цифровой

0 отзывов

Артикул: ADS-4108

Код товара: 6597

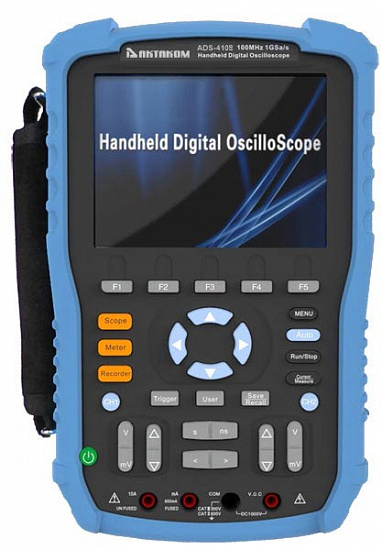

Осциллограф цифровой ADS-4108_1

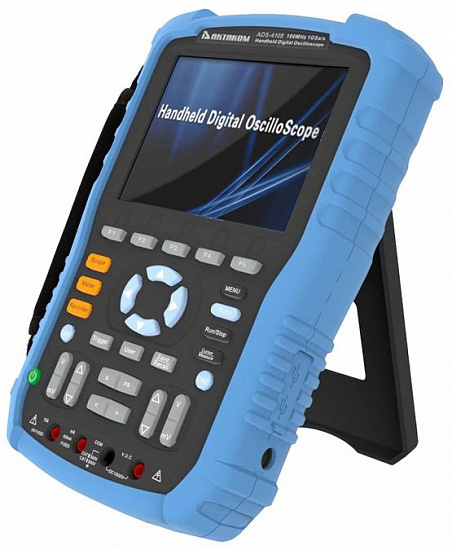

Осциллограф цифровой ADS-4108_2

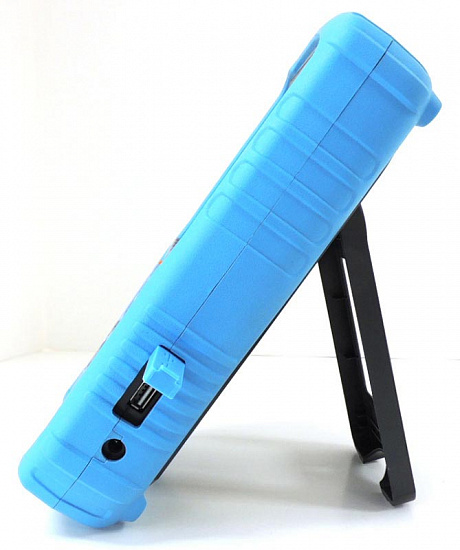

Осциллограф цифровой ADS-4108_3
Посмотрите со всех сторон в 3D
Осциллограф цифровой ADS-4108_1
Осциллограф цифровой ADS-4108_2
Осциллограф цифровой ADS-4108_3
Актаком
Актаком
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Измерение постоянного напряжения (до), В — 1000
  • Измерение переменного напряжения (до), В — 1000
  • Измерение постоянного тока (до), А — 10
  • Измерение переменного тока (до), А — 10
Все характеристики Подробное описание
По запросу
Аксессуары и расходники
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Осциллограф ADS-4108 - это современный цифровой прибор, предназначенный для измерения и анализа различных электрических сигналов

Осциллограф ADS-4108 широко используется в различных областях науки и техники, а также в учебных целях. Он отлично подходит для исследования электронных схем, анализа радиосигналов и изучения процессов в электрических цепях.

Технические характеристики

Измерение постоянного напряжения (до), В 1000
Измерение переменного напряжения (до), В 1000
Измерение постоянного тока (до), А 10
Измерение переменного тока (до), А 10
Диапазон измерения электрической емкости 0 ... 400 мкФ
Диапазон измерения сопротивления 0 ... 60 МОм
Вид исполнения Портативный
Количество аналоговых каналов 2
Полоса пропускания, МГц 100
Прозвонка цепи Да
Тестирование диодов Да
Максимальная длина записи 2 M
Частота дискретизации, Гвыб/сек 1
Вертикальная развертка 5 мВ/дел–100 В/дел
Горизонтальная развертка 2,5 нс/дел–50 с/дел
Точность временной развертки, ppm ±50
Вертикальное разрешение (A/D), бит 8
Режимы входа AC, DC, GND
Тип отображения Цифровой
Генератор сигналов Нет
Математические функции +, -, *, / , БПФ
Интерфейс USB-device, USB-host
Дисплей Цветной дисплей 5,7”, TFT, 320х234
Страна производитель Россия
Габаритные размеры, мм 260х54х164
Вес нетто, кг 2.5

Описание цифрового осциллографа ADS-4108:

Осциллограф - мультиметр: полоса 100 МГц, 2 изолированных канала, макс. дискретизация 1 Гвыб/сек (эквив. 50 Гвыб/сек), макс. длина записи 2 М точек, вер. разр. 8 бит, разв. по верт. 5 мВ - 100 В/дел., по гор. 2,5 нс - 50 с/дел., 32 автоизмерения, курсорные измерения, запуск: фронт, импульс, видео, ск.нарастания, поочередный, матем. и БПФ, построение трендов: 800 кБ (осциллограф), 1,2 МБ (мультиметр), регистратор - 7 МБ , встр.частотомер. встроенный мультиметр: измерение напряжения (AC,DC), тока (AC,DC), сопротивления, емкости, прозвонка цепи, проверка диодов. USB Device, USB Host, цветной 5,7" ЖКИ, аккумуляторное питание, Размеры 163 х 260 х 53 мм, вес 2,5 кг.

Технические характеристики:

Параметр Значение
Режим осциллографа
Количество каналов 2
Полоса пропускания 100 МГц
Вход Связь по входу открытый, закрытый, земля
Входной импеданс 1 МОм ±2% || 18 пФ ±3 пФ
Учет ослабления пробников 1X, 5X, 10X, 50X, 100X, 500X, 1000X
Параметры горизонтальной системы Диапазон частоты выборки 50 Выб/сек ~ 1 Гвыб/сек (один канал),
50 Выб/сек ~ 500 Мвыб/сек (два канала)
Глубина записи 1 М на канал
2 М (при объединении каналов)
Коэффициент развертки 2.5 нс/дел - 50 с/дел
Погрешность выборки и времени задержки ±50 ppm
Параметры вертикальной системы Вертикальное отклонение 5 мВ/дел - 100 В/дел
АЦП 8 бит
Диапазон смещения ±1.6 В (2 мВ ~ 200 мВ),
±40 В (206 мВ ~ 10 В),
±400 В (10.2 В ~ 100 В)
Полоса пропускания для аналогового сигнала 100 МГц
Низкочастотный предел ≤10 Гц (-3dB)
Время нарастания ≤3.5 нс
Погрешность коэф. усиления ≤±3%
Максимальное входное напряжение 1000 Вскз CAT II / 600 Вскз CAT III между двумя входами осциллографа (дифференциальное напряжение);
300 Вскз CAT II / 150Вскз CAT III при прямом подключении ко входу осциллографа;
1000 Вскз CAT II / 600 Вскз CAT III при использовании делителя
Измерения Курсорные Ручные, слежение, авто
Автоматические Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математические операции +, -, *, / , БПФ
БПФ 4 окна: Rectangle, Blackman, Hanning, Hamming
Система запуска Тип запуска Фронт, импульс, видео, скорость нарастания; поочередный
Диапазон уровня запуска CH1, CH2: ±6 делений от центра экрана
Блокировка уровня запуска 100 нс ~ 1.5 с
Запуск по фронту нарастающий, спадающий, нарастающий и спадающий
Запуск по длительности импульса (>, <, =) положительная полярность импульса,
(>, <, =) отрицательная полярность импульса,
20 нс ~ 10 с
Запуск по видеосигналу NTSC, PAL и SECAM
Запуск по скорости нарастания (>, <, =) положительная полярность импульса,
(>, <, =) отрицательная полярность импульса,
20 нс ~ 10 с
Поочередный запуск Режим запуск для CH1: Edge, Pulse, Video, Slope
Режим запуск для CH2: Edge, Pulse, Video, Slope

Параметр Значение
Режим мультиметра
Разрядность 6000 отсчетов
Параметр Диапазон Разрешение Погрешность
Постоянное напряжение 60.00 мВ 10 мкВ (±1% ± 15 е.м.р.)
600.0 мВ 100 мкВ (±1% ± 5 е.м.р.)
6.000 В 1 мВ
60.00 В 10 мВ
600.0 В 100 мВ
1000 В 1 В
Переменное напряжение 60.00 мВ 10 мкВ (±1% ± 15 е.м.р.)
600.0 мВ 100 мкВ (±1% ± 5 е.м.р.)
6.000 В 1 мВ
60.00 В 10 мВ
600.0 В 100 мВ
1000 В 1 В
Постоянный ток 60.00 мА 10 мкА (±1% ± 5 е.м.р.)
600.0 мА 100 мкА (±1.5% ± 5 е.м.р.)
6.000 А 1 мА
10.00 А 10 мА
Переменный ток 60.00 мА 10 мкА (±1% ± 5 е.м.р.)
600.0 мА 100 мкА (±1.5% ± 5 е.м.р.)
6.000 А 1 мА
10.00 А 10 мА
Сопротивление 600.0 Ом 0,1 Ом (±1% ± 5 е.м.р.)
6.000 кОм 1 Ом
60.00 кОм 10 Ом
600.0 кОм 100 Ом
6.000 МОм 1 кОм
60.00 МОм 10 кОм
Емкость 40.00 нФ 0.01 нФ (±3% ± 10 е.м.р.)
400.0 нФ 0.1 нФ (±4% ± 5 е.м.р.)
4.000 мкФ 1 нФ
40.00 мкФ 10 нФ
400.0 мкФ 100 нФ
Тест диодов < 2 В
Прозвонка < 50 Ом

Параметр Значение
Дисплей
Тип дисплея Цветной дисплей 5,7”, TFT
Разрешение 320 (по горизонтали) × 234 (по вертикали) точек
Интерфейс
Для связи с ПК USB-device, USB-host
Питание
Напряжение 100-240 В, 50/60 Гц
Батарея 5000 мАч / 7.4 В
Время зарядки Около 4 часов
Массо-габаритные параметры
Габаритные размеры 260 мм × 54 мм × 164 мм (Д*В*Г)
Вес 2,5 кг
Преимущества
  • Количество каналов - 4
  • – Полоса пропускания - 100 МГц
  • – Максимальная частота дискретизации - 1 Гвыб./с
  • – Вертикальное разрешение - 8 бит
  • – Горизонтальное разрешение - 500 пс/дел
  • – Встроенный частотометр
  • – Автоматическое измерение параметров сигнала
  • – Сохранение данных на внешнем носителе
  • – Подключение к компьютеру для управления и анализа данных
