О товаре

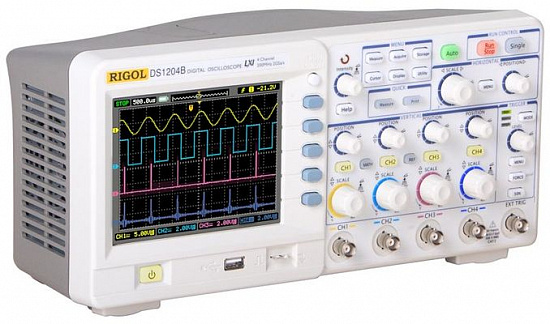

DS1204B - компактный цифровой осциллограф для ежедневных измерительных задач. Имеет полосу пропускания 200 МГц, 4 аналоговых канала, частоту дискретизации в реальном времени 2 Гвыб/с и эквивалентную частоту дискретизации 50 Гвыб/с. Ультракомпактные размеры и вес позволяют использовать его в различных локациях и экономить место на рабочем столе. Идеально подходит для базовых измерений и обучения начинающих специалистов.
Технические характеристики
| Номер в госреестре СИ |
39507-08 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
200 |
| Максимальная длина записи |
16 K |
| Частота дискретизации, Гвыб/сек |
2 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
303х154х133 |
| Вес нетто, кг |
2.3 |
Описание осциллографа цифрового RIGOL DS1204B с поддержкой стандарта LXI:
Цифровые четырехканальные осциллографы Rigol серии DS1xxxB (DS1074B, DS1104B, DS1204B), в отличие от остальных моделей (серии DS1xxxE, DS1xxxD, DS1xxxCA), способны поддерживать удаленный режим работы по стандарту LXI класса С через сеть Ethernet, что расширяет область применения данных приборов.
Цифровые осциллографы Rigol DS1074B, DS1104B, DS1204B включены в Госреестр СИ за № 39507-08.
Функциональные возможности осциллографа RIGOL DS1204B:
- Режим XY;
- Режим развертки: автоматический, нормальный, однократный;
- Расширенные режимы запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов;
- Курсорные измерения: ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения 22 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз;
- Математические функции: сложение, вычитание, умножение, инвертирование;
- Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное;
- Интерполятор Sin(x)/x;
- Режим усреднение (до 256 регистраций);
- Пиковый детектор;
- Ограничение полосы пропускания - 20МГц;
- Самописец: 500мс/дел…50с/дел;
- Настраиваемая чувствительность запуска для эффективной фильтрации шума;
- Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный);
- Режим «годен - негоден» с оптически изолированным выходом;
- Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки;
- Встроенный частотомер;
- Автокалибровка;
- Многоязыковой пользовательский интерфейс;
Основные технические характеристики RIGOL DS1204B:
| Параметр
| Значение
|
| Число аналоговых каналов
| 4 + внешний запуск
|
| Полоса пропускания
| 200 МГц
|
Дискретизация
режим реального времени
эквивалентный режим
| 1 Гвыб/сек (на каждый канал), 2 Гвыб/сек (половина каналов)
|
| 50 ГВыб/сек
|
| Время нарастания
| 1,8 нс
|
| Глубина записи
| 8К на канал/16 К - объединение 2-х каналов
|
| Вертикальное разрешение
| 8 бит
|
| Коэффициент развертки
| 1 нс/дел – 50 с/дел
|
| Чувствительность
| 2мВ/дел – 10В/дел
|
| Входной импеданс
| 1МОм/18пФ
|
| Макс допустимое напряжение
| 300В скз
|
| Режимы работы
| AC, DC, GND
|
| Интерфейс
| USB Device, 2 USB Host, LXI class CRS-232, P/F Out (изолированный)
|
| Дисплей
| цветной 5,7” TFT (разрешение 320x234)
|
| Питание
| 100 – 240 В, 50 Гц
|
| Размеры
| 325х159х133 мм
|
| Вес
| 4,3 кг
|
