О товаре

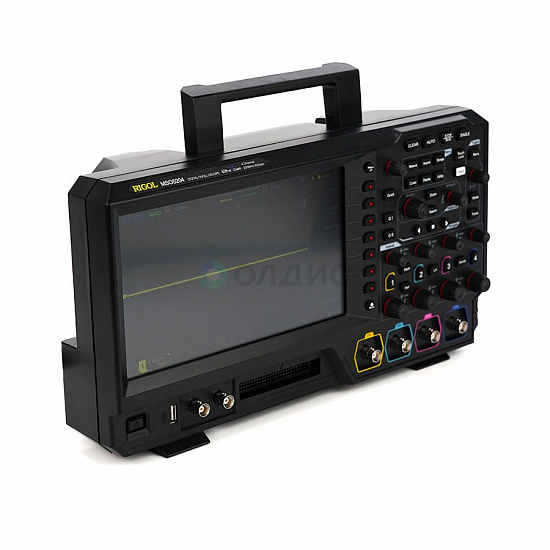

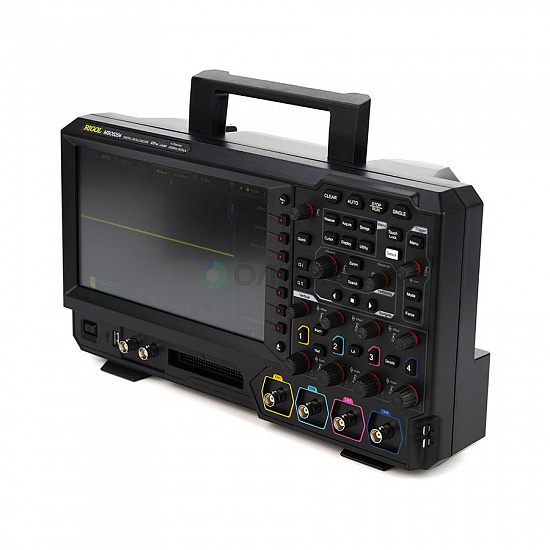

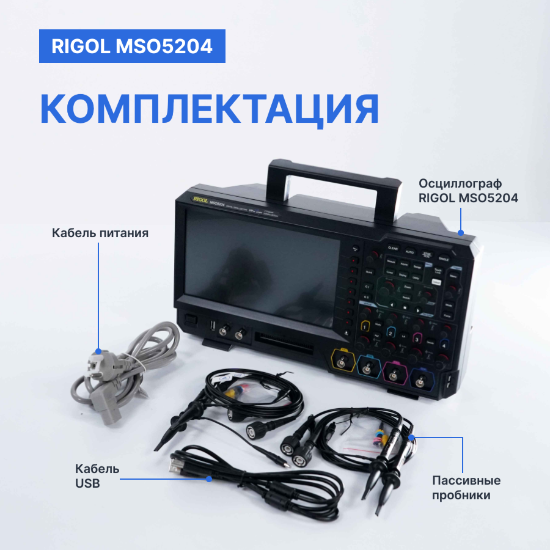

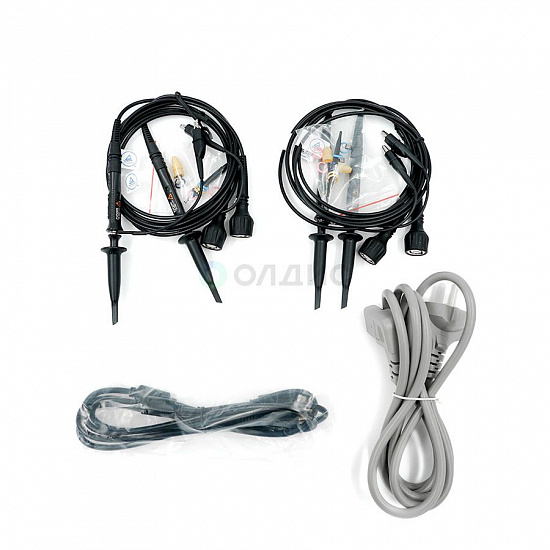

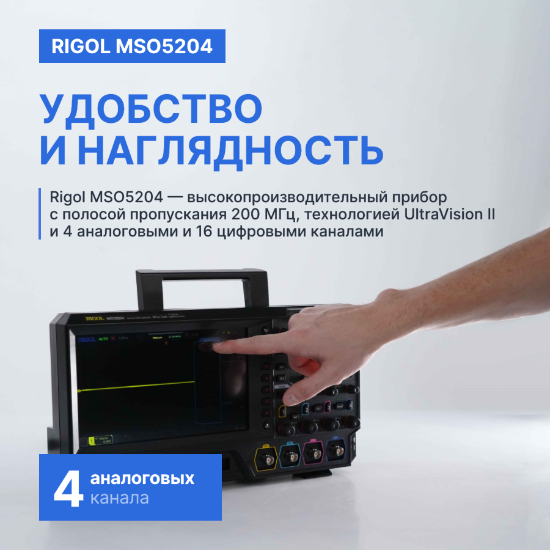

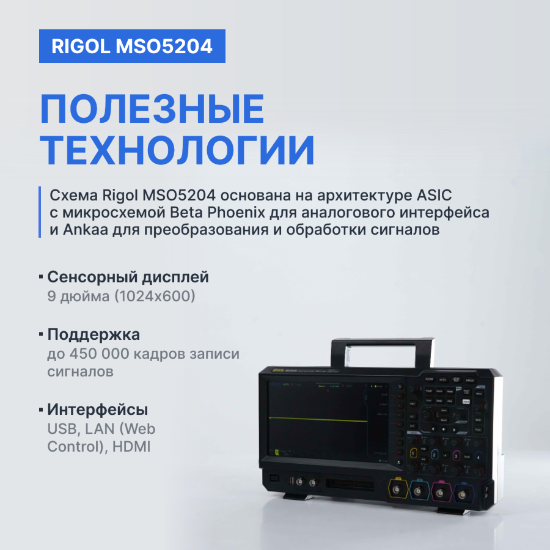

Цифровой осциллограф Rigol MSO5204 – многофункциональный высокопроизводительный прибор с полосой пропускания 200 МГц, работающий на основе технологии UltraVision II и оснащенный 4 аналоговыми и 16 цифровыми каналами. Он реализует на аппаратном уровне режимы логического анализатора, вольтметра и частотомера с сумматором, анализатора спектра, а при задействовании дополнительных опций – двухканального генератора с поддержкой нескольких видов модуляции и свипирования, анализатора протоколов и анализатора источников питания. Благодаря этому цифровой осциллограф позволяет обходиться без дополнительных приборов, экономя пространство на рабочем месте и сокращая перечень инструментария при работе на выезде.
Технические характеристики
| Номер в госреестре СИ |
82665-21 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
200 |
| Максимальная длина записи |
100 M |
| Частота дискретизации, Гвыб/сек |
8 |
| Максимальная частота захвата, осц/с |
500000 |
| Вертикальная развертка |
1 мВ/дел - 10 В/дел |
| Горизонтальная развертка |
2 нс/дел - 1000 с/дел |
| Точность временной развертки, ppm |
≤±10 |
| Вертикальное разрешение (A/D), бит |
8 |
| Режимы входа |
Открытый, закрытый, земля |
| Тип отображения |
Цифровой |
| Частотомер |
Встроенный, 6 разрядов |
| Количество цифровых каналов |
16 |
| Генератор сигналов |
Опция |
| Математические функции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Интерфейс |
USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция) |
| Дисплей |
Диагональ 9", емкостной сенсорный мультитач |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
367х200х130 |
| Вес нетто, кг |
3.2 |
Описание осциллографа цифрового четырехканального бюджетного RIGOL MSO5204:
Прибор производится в КНР фирмой «RIGOL Technologies, Inc». Принцип действия основан на высокоскоростном преобразовании аналогового входного сигнала в цифровой, его последующей обработке встроенным микропроцессором и записью во внутреннюю память.
Высокопроизводительный цифровой осциллограф MSO5204 имеет широкий набор триггерных функций и позволяет выполнять измерения по 4м независимым каналам. Полоса пропускания прибора составляет 200 МГц (350 МГц – опционально), максимальный объём памяти 100 М точек. Точечное изображение, так называемый «коэффициент захвата», составляет 500000 осцилограмм/сек.
Устройство имеет низкий уровень шума, масса прибора 3,5 кг.
Прибор обладает многоязыковым интерфейсом и встроенной справочной системой.
Отличительные особенности:
Цифровой осциллограф MSO5204 обладает функцией удалённого управления данными. Её можно реализовать посредством USB-кабеля или через канал LAN.
Подсоединение с помощью сетевого кабеля LAN выполняется с использованием ПО Ultra Sigma. Оболочка позволяет производить обработку результатов измерений, выполнять обмен данными, выполнять анализ параметров работы оборудования.
Область применения:
MSO5204 относится к категории профессионального оборудования, включён в государственный реестр средств измерений РФ и может применяться:
- в научно-исследовательских центрах и лабораториях;
- в высокоточном производстве;
- в приборостроении;
- в предприятиях оборонного комплекса;
- в различных отраслях транспортного машиностроения.
Прибор используют для диагностики микропроцессорных устройств, оперативного отыскания и устранения неисправностей, проверки работы систем автоматики.
Технические характеристики цифрового осциллографа RIGOL MSO5204:
- 4 аналоговых + 16 цифровых (опция) каналов;
- Полоса пропускания - 200 МГц;
- Время нарастания - от 1,75 нс.
- Технология UltraVision 2;
- Максимальная частота дискретизации - 8 Гвыб/с (4 Гвыб/сек - два канала, 2 Гвыб/с каждый канал);
- Максимальная память - 100 М точек (200 М -опция);
- АЦП 8 бит;
- Скорость захвата 500000 осц;/сек;
- Анализ осциллограмм (до 450000 кадров);
- Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I2C, RS-232, UART, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD-1553;
- Зональный запуск;
- Декодирование протоколов (опция);
- 41 тип автоизмерений;
- Математические функции;
- Статистика;
- БПФ;
- Цифровой вольтметр;
- Частотомер;
- Встроенный генератор (опция);
- Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция);
- Дисплей: 9", цветной, сенсорный, 1024 х 600 пикс;
- Вес: 3,5 кг;
- Размеры: 367 x 200 x 130 ия.
Управление и индикация:

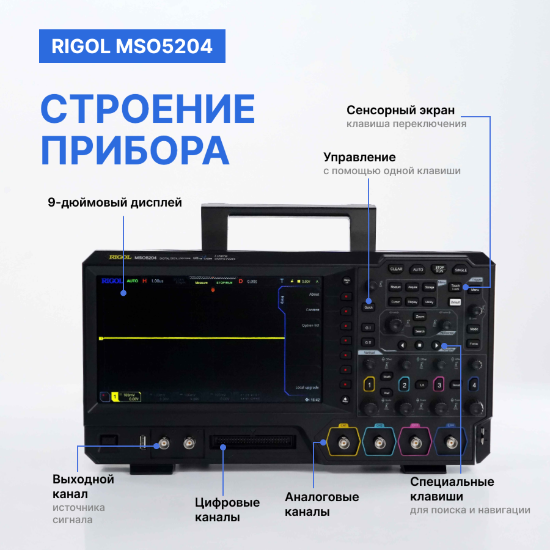

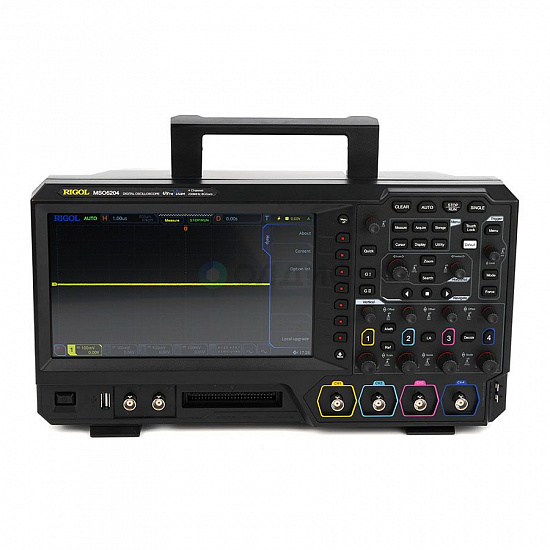

На лицевой панели осциллографа MSO5204 расположены клавиши управления меню, цветной сенсорный LCD-дисплей размером 9 дюймов разрешением 1024×600, клавиши управления единичным запуском и функциональными настройками. Под дисплеем располагаются клавиша управления питанием и USB-разъём.
Рабочие области управления функционально разделены на:
- зону вертикального управления;
- зону горизонтального управления;
- зону управления триггером.

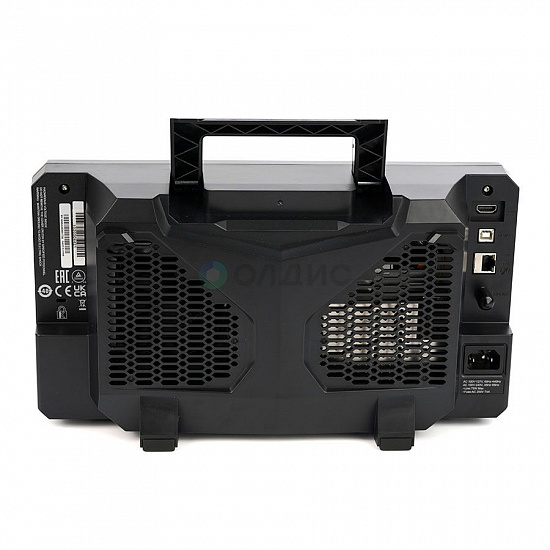

Порт выхода и зажим заземления расположены в нижней части устройства.
