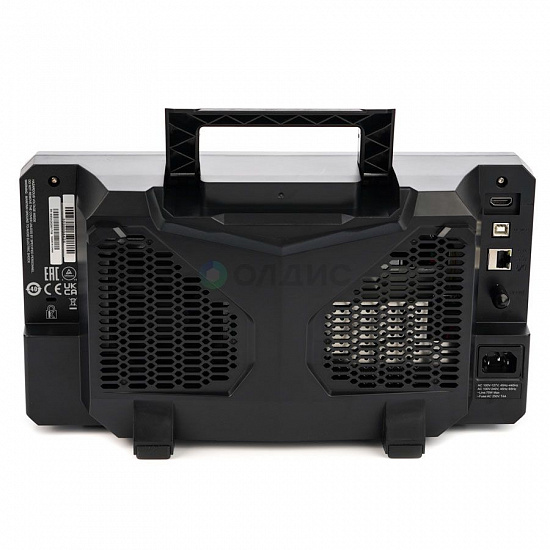

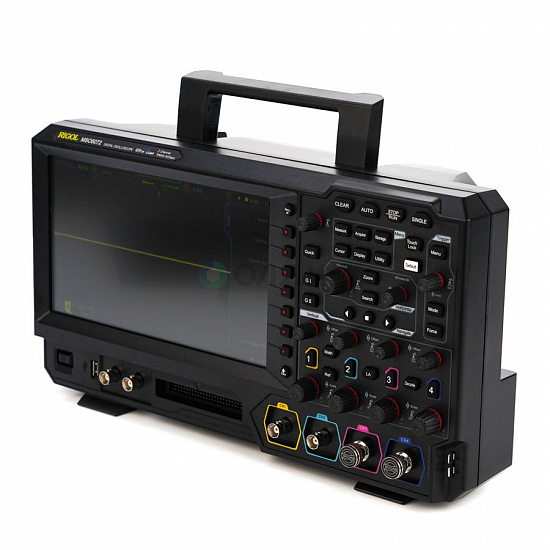

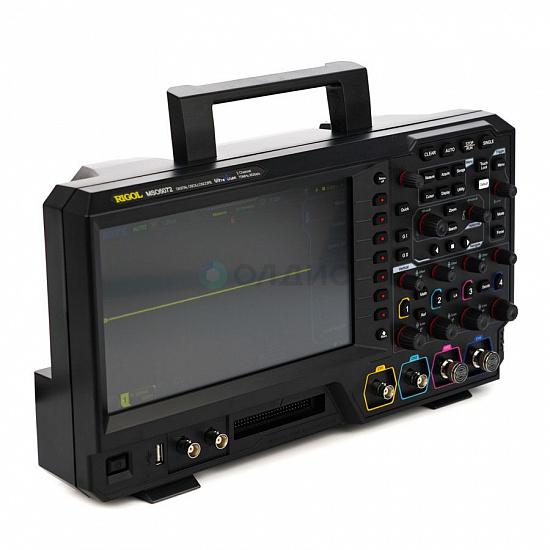

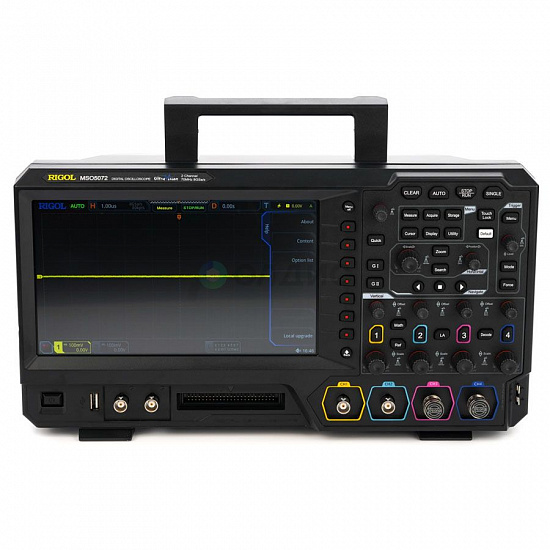

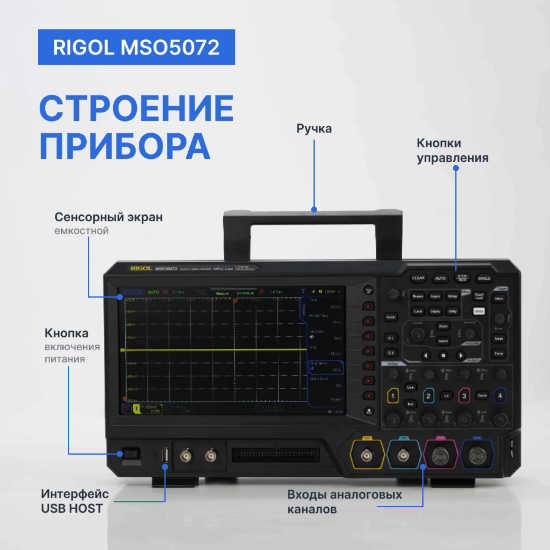

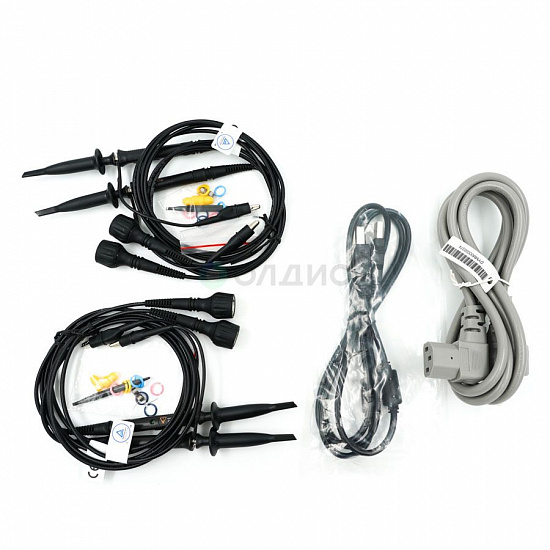

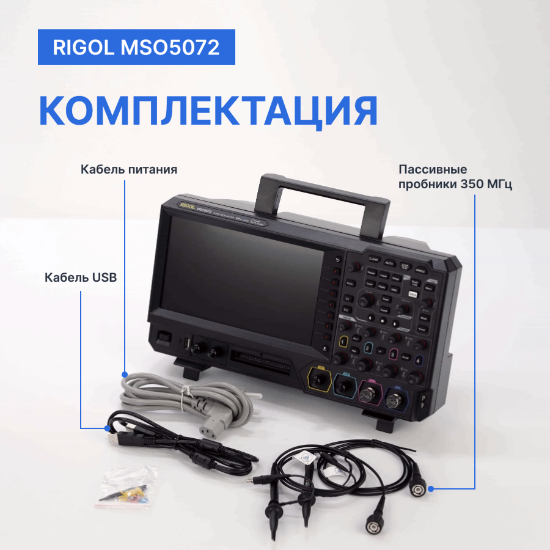

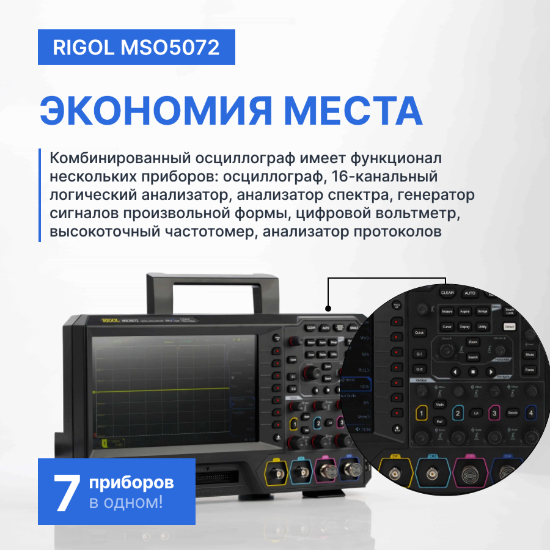

Полоса пропускания |
70 МГц (стандартно)
100 МГц с опцией MSO5000-BW0T1
200 МГц с опцией MSO5000-BW0T2
350 MГц с опцией MSO5000-BW0T3 |
Режим дискретизации |
Реальное время |
Количество каналов |
2 аналоговых (стандартно) или 4 аналоговых (опция MSO5000-4CH) + 16 цифровых (опция PLA2216) |

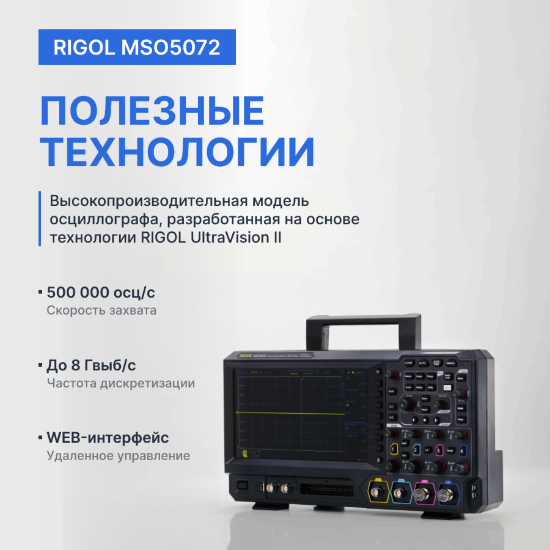

Максимальная скорость захвата осциллограмм |
≥500000 осц./сек |
Регистрация |
Режим |
Обычный |
Пиковый детектор: 500 пс |
Усреднение (2, 4, 8, 16…65536 выборок) |
Максимальная дискретизация (реальное время) |
Аналоговые каналы:
8 Гвыб/сек (4 Гвыб/сек - два канала с опцией MSO5000-4CH; 2 Гвыб/сек - все каналы) |
Цифровые каналы:
1 Гвыб/сек на канал |
Глубина записи |
Аналоговые каналы:
100 М точек (50 М точек - два канала с опцией MSO5000-4CH ; 25 М точек - все каналы) - стандартно
200 М точек (100 М точек -два канала с опцией MSO5000-4CH; 50 М точек - все каналы) - опция MSO5000-2RL |
Цифровые каналы:
25 М точек |
Параметры вертикальной системы |
Аналоговые каналы |
Связь по входу |
открытый, закрытый |
Входной импеданс |
1 MОм ±1% || 17 пФ ±3 пФ |
Учет ослабления пробников |
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
Определение пробников |
автоматическое определение пробников Rigol |
Максимальное входное напряжение |
300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
Вертикальное разрешение |
8 бит |
Вертикальное отклонение |
1 мВ/дел ~ 10 В/дел |
Диапазон смещения |
±1 В (1 мВ/дел ~ 50 мВ/дел)
±30 В (51 мВ/дел ~260 мВ/дел)
±100 В (265 мВ/дел ~ 10 В/дел) |
Динамический диапазон |
±5 дел (8 бит) |
Ограничение полосы пропускания |
20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала |
Погрешность коэффициента усиления |
±3% от полной шкалы |
Погрешность смещения |
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
ESD защита |
±8 кВ (на входе BNC) |
Изоляция между каналами |
≥40 дБ, от DC до максимальной частоты |
Цифровые каналы |
Группировка каналов |
16 каналов (D0 ~ D15)
2 группы (D0 ~ D7, D8 ~ D15) |
Диапазон порогов |
±15 В с шагом 10 мВ |
Погрешность установки порога |
±(100 мВ + 3% от установленного значения) |
Уровень порогов |
TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем |
Максималльное входное напряжение |
±40 В Впик; переходное перенапряжение 800 Впик |
Максимальный динамический диапазон |
±10 В + значение порога |
Минимальный размах напряжения |
500 мВп-п |
Входной импеданс |
~101 кОм || 8 пФ |
Вертикальное разрешение |
1 бит |
Параметры горизонтальной системы |
Аналоговые каналы |
Коэффициент развертки |
5 нс/дел ~ 1000 с/дел |
Временное разрешение |
10 пс |
Погрешность временной баз |
±10 ppm ± 10 ppm/год |
Максимальная задержка |
Пред-запуск: ≥ 1/2 ширины экрана
Пост-запуск: 1 с....100 дел |
Диапазон коррекции смещения между каналами |
±100 нс |
Режимы |
Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел) |
Цифровые каналы |
Минимальная определяемая длительность импульса |
5 нс |
Максимальная входная частота |
200 МГц |
Задержка между каналами |
2 нс (тип.), 5 нс (макс.) |
