О товаре

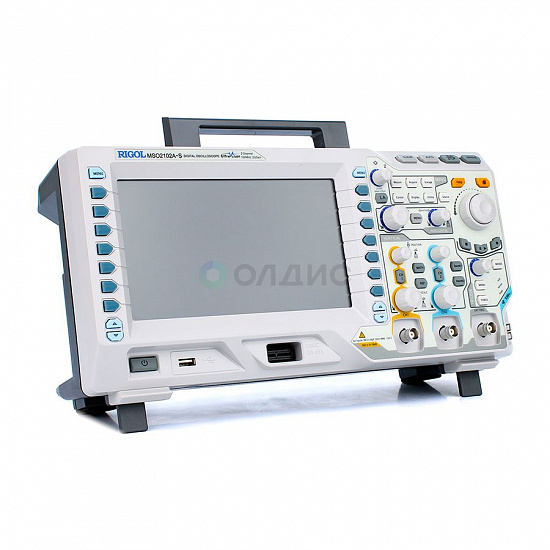

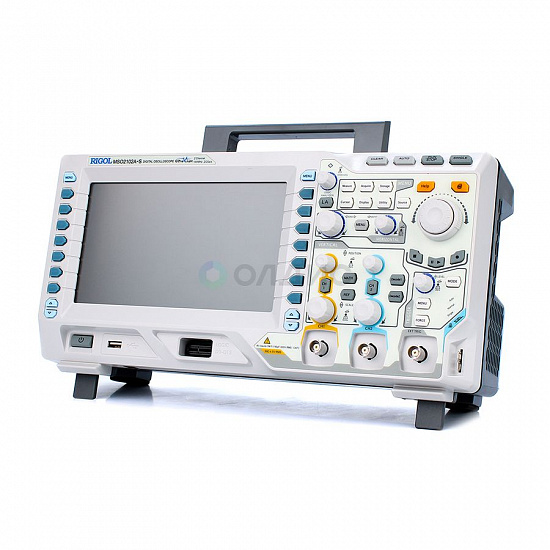

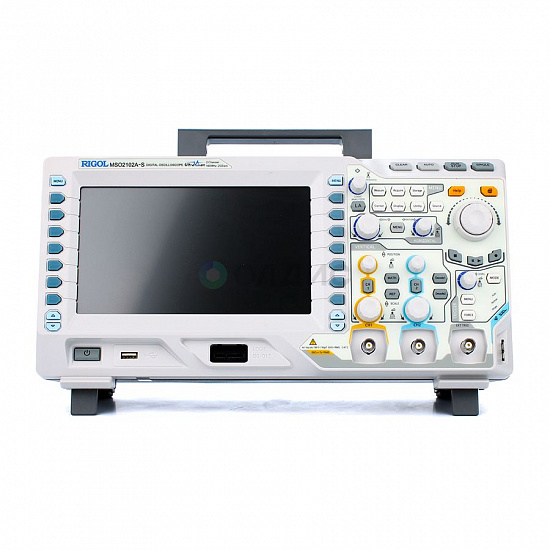

Цифровой осциллограф Rigol MSO2102A-S – многофункциональный лабораторный прибор среднего уровня с полосой пропускания 100 МГц, который работает на основе патентованной технологии UltraVision и сочетает в себе компактность и многофункциональность. Поддерживая расширенный перечень рабочих режимов, он позволяет решать разнотипные измерительные задачи без задействования другого лабораторного оборудования.
Цифровой осциллограф может использоваться для отслеживания аналоговых и дискретных сигналов одновременно, для чего снабжено соответствующими каналами 2+16 и отдельным входом для синхронизации, а также реализует функции логического анализа, декодирования протоколов и двухканального источника произвольных и стандартных сигналов с амплитудной и частотной модуляцией.
Технические характеристики
| Номер в госреестре СИ |
54989-13 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
56 M |
| Частота дискретизации, Гвыб/сек |
2 |
| Тип отображения |
Цифровой |
| Количество цифровых каналов |
16 |
| Генератор сигналов |
Да |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
361х179х130 |
| Вес нетто, кг |
3.9 |
Описание осциллографа цифрового двухканального RIGOL MSO2102Aсо встроенным генератором сигналов:
Цифровой двухканальный запоминающий осциллограф со встроенным генератором сигналов RIGOL MSO2102A-S - это дальнейшее развитие и глубокая модификация приборов ряда RIGOL DS2000, выполненные с применением инновационной технологии отображения сигнала UltraVision, которая ранее применялась только в старших моделях серий DS4000 и DS6000.
Все модели осциллографов со встроенным генератором серии RIGOL MSO2000А-S (модели MSO2072A-S, MSO2102A-S, MSO2202A-S, MSO2302A-S) обладают улучшенными характеристиками, дополнительными функциями запуска и широкими возможностями для анализа сигналов.
Цифровой осциллограф RIGOL MSO2102A-S имеет полосу пропускания 100 МГц, два аналоговых входных канала, максимальную частоту дискретизации 2 ГГц.
Функциональные возможности осциллографа RIGOL MSO2102A:
- Полоса пропускания 100 МГц;
- Максимальная частота дискретизации в режиме реального времени 2 ГГц;
- Количество каналов: 2 +16 цифровых;
- Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
- Возможность записи и воспроизведения до 65 000 кадров;
- Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?) Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
- Градации яркости при отображении формы сигнала: до 256;
- Глубина памяти 14M, опционально - 56М;
- вертикальное разрешение 8 бит;
- Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN Математические операции;
- Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
- Параметры встроенного генератора:
- число каналов 2;
- частота выходного сигнала до 25МГц, разрешение 0,1Гц;
- стабильность частоты 50ppm (для частоты >10кГц);
- частота дискретизации 200МГц;
- разрешение по вертикали 14бит;
- стандартные формы выходных сигналов: синус (0.1Гц~25МГц), прямоуг., импульсный (0.1Гц~15МГц), шумовой (25МГц), треугольный (0,1Гц~100кГц);
- выходные сигналы произвольной формы: кардинальный синус (sin(x)/x), убывание и возрастание по экспоненциальному закону, ЭКГ, постоянный ток, функция Гаусса, гаверсинус, функция Лоренца, пользовательские сигналы (от 0,1Гц до 10МГц);
- Широкие возможности автоматических измерений со статистикой;
- Инновационная технология от Rigol - UltraVision;
- Дисплей: цветной, ЖК, диагональ 20 см, 800х480;

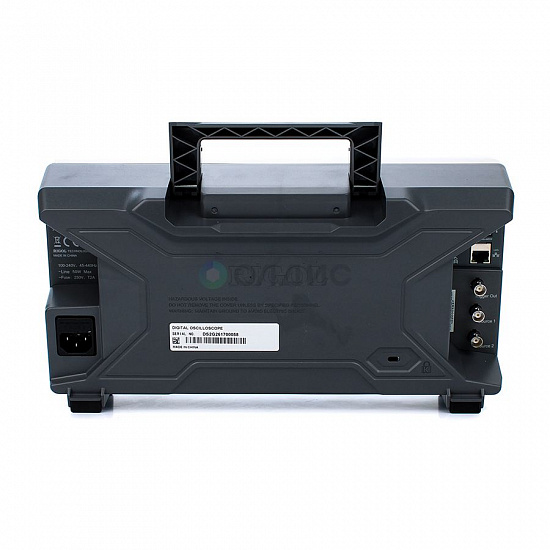

- Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
- Габариты DS2302A: 361х180х130 (мм);
- Вес 3,9 кг;
- Ввключены в Госреестр СИ, регистрационный № 54989-13;
- Гарантия 3 года;
Комплект поставки осциллографа RIGOL MSO2102A-S:
- Осциллограф цифровой двухканальный запоминающий RIGOL MSO2102A-S со встроенным генератором сигналов
- Осциллографические щупы – 2 шт.
- Сетевой кабель
- USB кабель для подключения к ПК
- Краткое руководство по эксплуатации
- CD диск с руководством по эксплуатации и программным обеспечением
Дополнительные опции, пробники, переходники для RIGOL MSO2102A-S:
- Комплект для монтажа в стойку RM-DS2000A
- Адаптер USB-GPIB
- Пассивный пробник RP2200
- Пассивный пробник RP3300A
- Высоковольтный пробник RP1300H
- Высоковольтный пробник RP1050H
- Токовый пробник RP1001C
- Токовый пробник RP1002C
- Токовый пробник RP1003C
- Токовый пробник RP1004C
- Токовый пробник RP1005C
- Блок питания для токовых пробников RP1000P
- Дифференциальный высоковольтный пробник RP1025D
- Дифференциальный высоковольтный пробник RP1050D
- Дифференциальный высоковольтный пробник RP1100D
- Адаптер 50 Ом RT50J
- Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
- Опция расширенного запуска AT-DS200A
- Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
- Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.
