ПрофКИП С8-77М Осциллограф цифровой

0 отзывов

Артикул: ПрофКИП С8-77М

Код товара: 141852

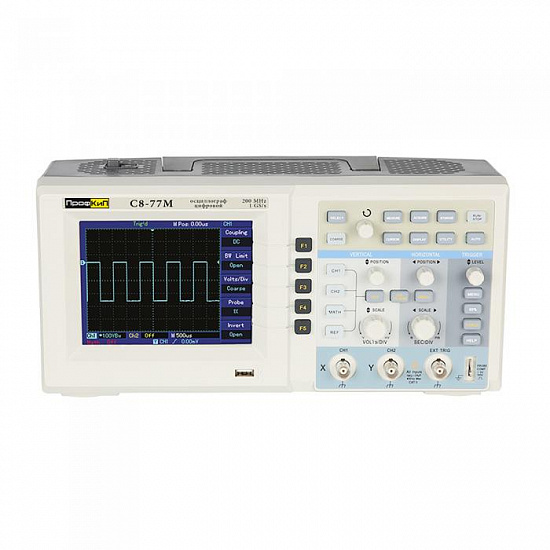

Осциллограф цифровой ПрофКИП С8-77М_1
Посмотрите со всех сторон в 3D
Осциллограф цифровой ПрофКИП С8-77М_1
ПрофКИП
ПрофКИП
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Вид исполнения — Настольный
  • Количество аналоговых каналов — 2
  • Полоса пропускания, МГц — 200
  • Максимальная длина записи — 12.5 K
Все характеристики Подробное описание
По запросу
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Осциллограф цифровой ПрофКиП С8-77М предназначен для наблюдения и измерений параметров формы сигнала в полосе пропускания до 200 МГц с максимальной частотой дискретизации до 1 ГГц. Этот инструмент идеально подходит для испытаний, обслуживания в полевых условиях, исследований и разработки, а также для проверки и выявления неисправностей аналоговых/цифровых схем. Он также может быть использован в образовательных целях. ПрофКиП С8-77М - надежный и универсальный инструмент для профессионалов.

Технические характеристики

Вид исполнения Настольный
Количество аналоговых каналов 2
Полоса пропускания, МГц 200
Максимальная длина записи 12.5 K
Частота дискретизации, Гвыб/сек 1
Тип отображения Цифровой
Генератор сигналов Нет
Гарантия (мес.) 12
Страна производитель Россия
Габаритные размеры, мм 320х150х130
Вес нетто, кг 2.5

Описание осциллографа цифрового ПрофКИП С8-77М:

Осциллограф цифровой ПрофКИП С8-77М предназначен для наблюдения и измерений параметров формы сигнала в полосе пропускания до 200 МГц с максимальной частой дискретизации до 1000 Мвыб /с. Осциллограф ПрофКИП С8-77М может применяться для испытаний, обслуживания в полевых условиях, для исследований и разработки, для любых проверок и выявления неисправностей аналоговых /цифровых схем, для образовательных целей и т.д.

Отличительные особенности осциллографа ПрофКИП С8-77М:

  • Количество каналов: 2;
  • Полоса пропускания: 0 МГц … 200 МГц;
  • Экран: цветной ЖК-дисплей 14,5 см;
  • Максимальная частота дискретизации: 1000 Мвыб /с;
  • Глубина памяти: 12,5 К;
  • Пиковый детектор;
  • Выход сигнала «годен/не годен»;
  • Возможность сохранения 20 осциллограмм (200 на внешний носитель);
  • 20 профилей настроек;
  • Создание шаблона допускового контроля;
  • Регистрация в память до 1000 кадров;
  • Функции: сложение, вычитание, умножение, деление, БПФ;
  • USB для сохранения данных на передней панели;
  • USB для дистанционного управления на задней панели;
  • Интерфейс USB 2.0;

Технические характеристики ПрофКИП С8-77М:

Параметры Значения
Канал вертикального отклонения
Число каналов 2
Полоса пропускания (-3 дБ) 0 МГц … 200 МГц
Коэффициент отклонения (Коткл) 2 мВ /дел … 5 В /дел
Погрешность установки (Коткл) ±4% (2 мВ /дел)
±3% (5 мВ /дел … 5 В /дел)
Время нарастания не более 1,8 нс
Входной импеданс 1 МОм /27 пФ
Максимальное входное суммарное напряжение 400 В
Связь по входу открытый, закрытый, «земля»
Коэффициент деления 1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэффициент развертки (Кразв) 2 нс /дел … 50 с /дел
Погрешность (Кразв) ±0,2%
Режим работы Основной, окно, Zoom окна,  X-Y
Синхронизация
Источники синхросигнала 1 или 2 канал, внешний, сеть
Режим запуска развертки Автоматический, ждущий, однократный, «стоп»
Виды синхронизации Фронт /срез, длительность, ТВ (с выделением строки), альтернативная (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
Максимальная частота дискретизации 1 ГГц
Эквивалентная частота дискретизации 25 ГГц
Интерполяция Sin X/X
Объем памяти на канал 12,5 К (25 К при объединении)
Режим сбора данных Стандартная выборка, усреднение (2 / - /256), пиковый детектор, накопление (1с, 2с, 5с, бесконечность, выкл)
Курсорные измерения
Относительные, абсолютные, режим слежения ΔU, ΔТ, 1 /ΔТ
Автоматические измерения
По вертикали Пик-пик, амплитуда, Umin, Umax, Uhi, Ulo, среднее, выбросы на фронте и на спаде.
По горизонтали Частота, период, время нарастания и спада, +/- длительность импульса, +/-
скважность
Встроенный генератор
Форма сигнала меандр
Выходное напряжение 3 В
Частота 1 кГц
Общие данные
Потребляемая мощность 50 ВА
Интерфейс USB 2.0
Питание 100 В … 240 В, 45 Гц … 440 Гц
Габаритные размеры 320 х 150 х 130 мм
Вес 2,5 кг

Комплект поставки осциллографа цифрового ПрофКИП С8-77М:

№ Наименование Количество
1 Осциллограф цифровой ПрофКИП С8-77М 1 - шт.
2 Делитель 1:1 /1:10 2 - шт.
3 CD с ПО 1 - шт.
4 ВЧ-кабель 1 - шт.
5 Кабель питания 1 - шт.
6 Руководство по эксплуатации 1 - шт.
Преимущества
  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 200 МГц
  • Экран: цветной ЖК-дисплей 14.5 см
  • Максимальная частота дискретизации: 1000 Мвыб /с
  • Глубина памяти: 12.5 К
  • Пиковый детектор
  • Выход сигнала «годен/не годен»
  • Возможность сохранения 20 осциллограмм (200 на внешний носитель)
  • 20 профилей настроек
  • Создание шаблона допускового контроля
  • Регистрация в память до 1000 кадров
  • Функции: сложение, вычитание, умножение, деление, БПФ
  • USB для сохранения данных на передней панели
  • USB для дистанционного управления на задней панели
  • Интерфейс USB 2.0
Комплектация
  • Осциллограф цифровой ПрофКиП С8-77М
  • Делитель 1:1 /1:10 (2 шт.)
  • CD с ПО
  • ВЧ-кабель
  • Кабель питания
  • Руководство по эксплуатации
