О товаре

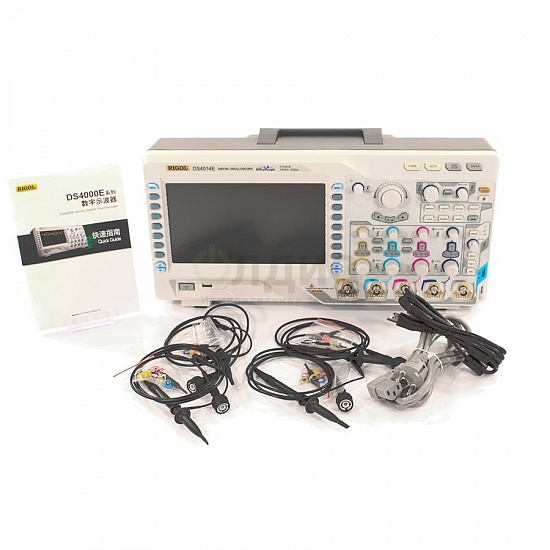

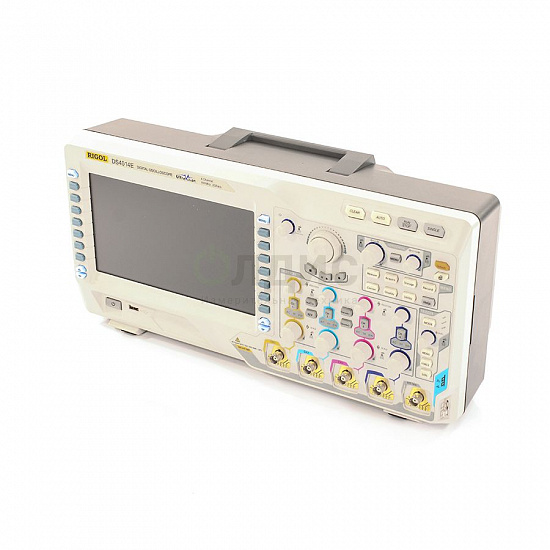

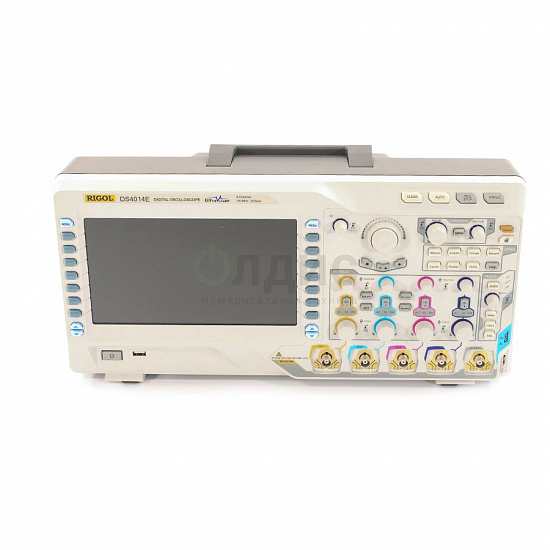

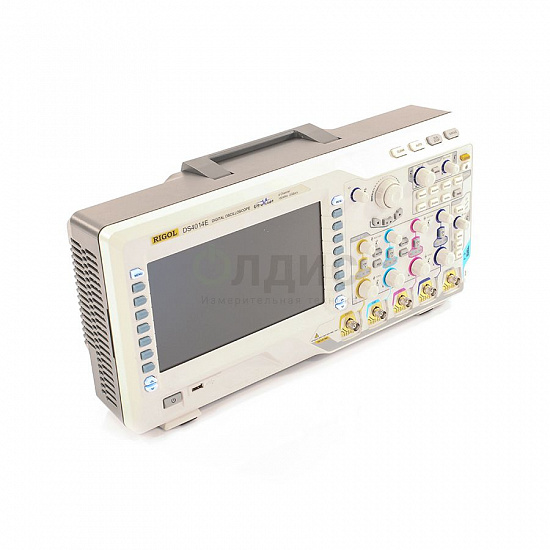

Цифровой осциллограф Rigol DS4014E - незаменимый инструмент для проведения НИОКР. С его помощью можно производить анализ сигналов и осуществлять декодирование шин. Осциллограф обладает высокой скоростью захвата осциллограмм и большой длиной записи, а также удобной навигацией по захваченному сигналу. Он является эффективным решением для разработки, диагностики и отладки электронных устройств.
Технические характеристики
| Номер в госреестре СИ | 54988-13 |
| Вид исполнения | Настольный |
| Полоса пропускания, МГц | 100 |
| Количество каналов | 4 |
| Частота дискретизации, Гвыб/сек | 2 |
| Вертикальное разрешение (A/D), бит | 8 |
| Максимальная длина записи | 14 M |
| Максимальная частота захвата, осц/с | 60000 |
| Вертикальная развертка | 1 мВ/дел – 10 В/дел |
| Горизонтальная развертка | 1 нс/дел - 1000 с/дел |
| Точность временной развертки, ppm | ±25 |
| Режимы входа | открытый, закрытый, земля |
| Частотомер | Да |
| Генератор сигналов | Нет |
| Режим Годен/не годен | Да |
| Анализ спектра | БПФ |
| Декодер последовательных шин | I2C (опция); SPI (опция); RS232 (опция); CAN (опция); LIN (опция); FlexRay (опция) |
| Вход внешнего запуска | Да |
| Выход внешнего запуска | Да |
| Фильтры в системе синхронизации | DC; AC; ВЧ; НЧ; Шум |
| Дополнительные виды синхронизации | Фронт; Импульс; Рант; N-фронт; Градиент; Видео; Код; RS232; I2C; SPI; CAN; FlexRay; USB |
| Цифровые фильтры по входу | ФНЧ; ФВЧ; Полосовой; Режективный |
| Математические функции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции |
| Тип отображения | Цифровой |
| Дисплей | диагональ 9" (229 мм), ЖК, TFT матрица, 800 (по горизонтали) × 480 (по вертикали) точек, 160000 цветов |
| Видеовыход | VGA |

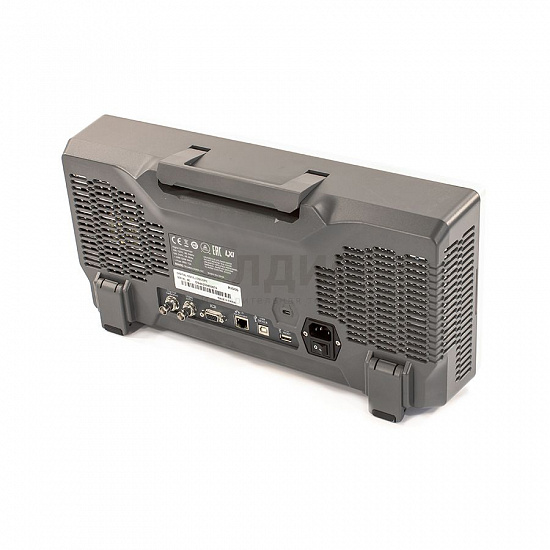

| Интерфейс | USB-host, USB-device, LAN, VGA, AUX |
| Гарантия (мес.) | 36 |
| Страна производитель | Китай |
| Габаритные размеры, мм | 440х218х130 |
| Вес нетто, кг | 4.8 |
