О товаре

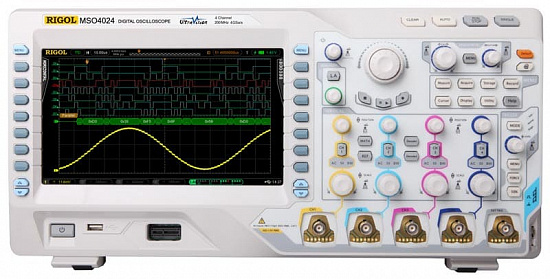

Цифровой осциллограф Rigol MSO4024 - это инновационный инструмент для разработки и отладки цифровых и аналоговых устройств. С его помощью можно легко анализировать и декодировать сигналы шин, благодаря технологии UltraVision, которая предлагает высокую скорость захвата осциллограмм и большую длину записи. Осциллограф также оснащен 16-канальным логическим анализатором, что делает его эффективным инструментом для работы со смешанными сигналами. Rigol MSO4024 - надежный и мощный выбор для профессионалов.
Технические характеристики
| Номер в госреестре СИ |
54988-13 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
200 |
| Максимальная длина записи |
140 M |
| Частота дискретизации, Гвыб/сек |
4 |
| Тип отображения |
Цифровой |
| Количество цифровых каналов |
16 |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
440х218х130 |
| Вес нетто, кг |
4.8 |
Описание осциллографа цифрового высокопроизводительного четырехканального RIGOL MSO4024:
RIGOL MSO4024 - высокопроизводительный четырехканальный осциллограф смешанных сигналов, отличается от моделей осциллографов серии RIGOL DS4000 наличием встроенного 16-канального логического анализатора в комплекте с логическим пробником.
Цифровой осциллограф RIGOL MSO4024 внесен в Госреестр СИ РФ за № 54988-13. В 2018 году срок официальной сертификации и действия Официального Свидетельства продлен до 17.06.2023.
Максимальная полоса пропускания осциллографа RIGOL MSO4024 -200 МГц, количество аналоговых входных каналов 4 (плюс 16 цифровых каналов), имеются широкие возможности автоматических измерений со статистикой и многие другие полезные функции, что позволяет специалистам получить функционал более дорогих моделей от известных производителей за существенно более низкую цену.
По многим параметрам осциллограф смешанных сигналов RIGOLMSO4024вполне соответствует самым высоким пользовательским требованиям, например, по величине стандартной памяти, составляющей значение в 140 миллионов точек, или чувствительность по амплитуде, минимальное разрешение которой составляет 1 мВ/Дел.
Функциональные возможности осциллографа RIGOL MSO4024:
- полоса пропускания 200 МГц;
- частота дискретизации: аналоговых каналов 4 ГВыб/сек, цифровых каналов 1 ГВыб/сек; стандартная глубина памяти: аналоговых каналов до 140 миллионов точек, цифровых – до 28 миллионов точек;
- 4 аналоговых входных канала;
- 16 цифровых каналов (логических) для каждой модели;
- скорость захвата осциллограмм: до 110 000 осциллограмм/сек по аналоговым каналам и до 85 000 осциллограмм/сек по цифровым;
- запись осциллограмм в режиме реального времени, последующее воспроизведение и анализ осциллограмм (стандартно до 200 000 фреймов);
- низкий уровень собственных шумов
- минимальное разрешение по вертикали 1 мВ/Дел.;
- инновационная технология обработки выходного сигнала “UltraVision”;
- расширенная система запуска;
- поддержка режима запуска по последовательным шинам (стандартно) и декодирования последовательных шин (опционально) как по аналоговым, так и цифровым каналам;
- большой набор встроенных интерфейсов: USB Host& Device, LAN(LXI-C), VGA, AUX,USB-GPIB(опционально); ЖК дисплей 9 дюймов (800х480), 256 уровневая градация отображения сигнала на дисплее.
