О товаре
RIGOL MSO4014 - цифровой осциллограф с исключительными характеристиками и широкими возможностями анализа сигналов. Технология UltraVision обеспечивает высокую скорость захвата осциллограмм и удобную навигацию по сигналу. Система синхронизации позволяет запускать осциллограф по различным сигналам шин. Имеется 16-канальный логический анализатор для анализа смешанных сигналов. Идеальный выбор для разработки и отладки устройств.
Технические характеристики
| Номер в госреестре СИ |
54988-13 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
140 M |
| Частота дискретизации, Гвыб/сек |
4 |
| Тип отображения |
Цифровой |
| Количество цифровых каналов |
16 |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
440х218х130 |
| Вес нетто, кг |
4.8 |

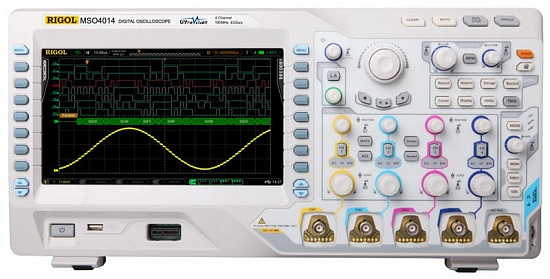

Описание осциллографа цифрового высокопроизводительного четырехканального RIGOL MSO4014:
RIGOL MSO4014 высокопроизводительный осциллограф смешанных сигналов, отличается от моделей осциллографов серии RIGOL DS4000 наличием встроенного 16-канального логического анализатора в комплекте с логическим пробником.
Цифровой осциллограф RIGOL MSO4014 внесен в Госреестр СИ РФ за № 54988-13. В 2018 году срок официальной сертификации и действия Официального Свидетельства продлен до 17.06.2023.
Максимальная полоса пропускания осциллографа RIGOL MSO4014-100 МГц, количество аналоговых входных каналов 4 (плюс 16 цифровых каналов), имеются широкие возможности автоматических измерений со статистикой и многие другие полезные функции, что позволяет специалистам получить функционал более дорогих моделей от известных производителей за существенно более низкую цену.
По многим параметрам осциллограф смешанных сигналов RIGOLMSO4014вполне соответствует самым высоким пользовательским требованиям , например, по величине стандартной памяти, составляющей значение в 140 миллионов точек, или чувствительность по амплитуде, минимальное разрешение которой составляет 1 мВ/Дел.
Функциональные возможности осциллографа RIGOL MSO4014:
- полоса пропускания 100МГц;
- частота дискретизации: аналоговых каналов 4 ГВыб/сек, цифровых каналов 1 ГВыб/сек; стандартная глубина памяти: аналоговых каналов до 140 миллионов точек, цифровых – до 28 миллионов точек;
- 4 аналоговых входных канала;
- 16 цифровых каналов (логических) для каждой модели;
- скорость захвата осциллограмм: до 110 000 осциллограмм/сек по аналоговым каналам и до 85 000 осциллограмм/сек по цифровым;
- запись осциллограмм в режиме реального времени, последующее воспроизведение и анализ осциллограмм (стандартно до 200 000 фреймов);
- низкий уровень собственных шумов
- минимальное разрешение по вертикали 1 мВ/Дел.;
- инновационная технология обработки выходного сигнала “UltraVision”;
- расширенная система запуска;
- поддержка режима запуска по последовательным шинам (стандартно) и декодирования последовательных шин (опционально) как по аналоговым, так и цифровым каналам;
- большой набор встроенных интерфейсов: USB Host& Device, LAN(LXI-C), VGA, AUX,USB-GPIB(опционально); ЖК дисплей 9 дюймов (800х480), 256 уровневая градация отображения сигнала на дисплее.
