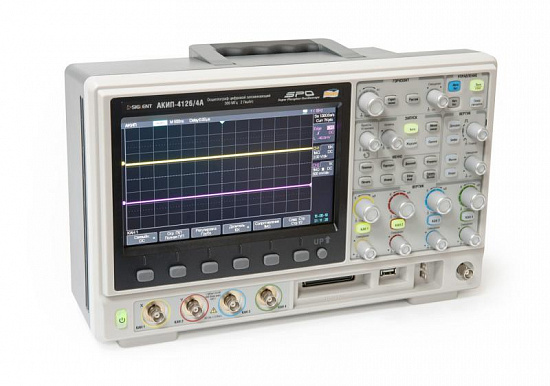

| Канал вертикального отклонения
|
| Число каналов
| 4
|
| Полоса пропускания (-3 дБ)
| 0…200 МГц
|
| Огранич. полосы пропуск.
| 20 МГц
|
| Коэф. отклонения (Коткл.)
| 2 мВ/дел…10 В/дел
|
| Погрешность установки Коткл.
| ± 3 %
|
| Время нарастания
| ≤ 1,7 нс
|
| Входной импеданс
| 50 Ом, 1 МОм (± 2 %) / 23 ± 4 пФ
|
| Макс. входное напряжение
| 400 Вскз (DC+AС пик), Кат I
|
| Математика
| +, -, х; /; БПФ, d/dt, ∫dt, √
|
| Канал горизонтального отклонения
|
| Коэф. развертки (Кразв.)
| 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 50 с/дел
|
| Погрешность установки Кразв.
| ± 0,0025 %
|
| Режимы работы
| Основной, ZOOM окна, самописец, X-Y
|
| Синхронизация
|
| Источники синхросигнала
| Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
|
| Режимы запуска развертки
| Автоматический, ждущий, однократный
|
| Виды синхронизации
| По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
|
| Предзапуск
| 20 делений
|
| Послезапуск
| 1000 делений
|
| Вид входа
| Открытый, закрытый, ВЧ и НЧ фильтры
|
| Чувствительность синхронизации
| Внутренняя: 0,5 деления шкалы;
Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц);
Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
|
| Аналого-цифровое преобразование
|
| Разрешение по вертикали
| 8 бит
|
| Частота дискретизации
| 1 ГГц на канал (2 ГГц при объединении каналов)
|
| Интерполяция
| SinX/x
|
| Длина записи
| 14 МБ (28 МБ при объединении каналов)
|
| Пиковый детектор
| 2 нс
|
| Режимы работы
| Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
|
| Курорные измерения
|
| Функции
| ΔU; ΔT; 1/ΔT
|
| Автоматические измерения
|
| Функции по вертикали
| Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
|
| Функции по горизонтали
| f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза
|
| Измерение задержки
| FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
|
| Дополнительные возможности
|
| Режим HISTORY
| Сохранение с временными метками последних 63157 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
|
| Интерфейс
| USB, LAN, опционально- GPIB
|
| Автоустановка
| В/дел, с/дел, параметры синхросигнала
|
| Режим X-Y
| Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
|
Логический анализ
I2C,SPI,UART/RS232,CAN,LIN (ОПЦИЯ)
|
| Частота дискретизации
| 500 МГц
|
| Длина памяти
| до 28 МБ/канал
|
| Число каналов
| 8
|
| Синхронизация
| по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
|
| Порог срабатывания
| TTL, CMOS, ECL, PECL, пользовательский (± 10 В)
|
| Генератор функциональный (ОПЦИЯ)
|
| Формы сигналов
| Синус, меандр, треугольник, импульс, постоянное напряжение, шум, кардио гауссовский импульс и экспонента нарастающая/ спадающая
|
| Частотный диапазон
| 1 мкГц ~ 25 МГц (Синус)
1 мкГц ~ 10 МГц (Прямоугольник, импульс)
1 мкГц ~ 300 кГц (Пила)
1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный)
|
| Частота дискретизации
| 125 МГц
|
| Длина памяти
| 16000 точек для произвольной формы
|
| Разрешение
| 1 мкГц
|
| Разрядность ЦАП
| 14 бит
|
| Выходной уровень
| 4 мВпик ~ 6 Впик (1 МОм)
2 мВпик ~ 3 Впик (50 Ом)
|
| Погрешность установки
| Частота: ±5*10-5; Амплитуда: ±10%
|
| Постоянное смещение
| ± 3 В (1 МОм); ± 1,5 В (50 Ом)
|
| Скважность
| 20 % ~ 80 % (для прямоугольника и импульса)
|
| Симметрия
| 0 % ~ 100 % (для пилы)
|
| Общие характеристики
|
| ЖК-дисплей
| Цветной (TFT) SVGA, диагональ 20 см, 8 × 14 дел (разреш. 800 х 480)
|
| Напряжение питания
| 100…240 В, 45…400 Гц (автовыбор); 50 ВА; кат. 2
|
| Рабочая температура
| +10…+40°С; влажность ≤ 85%
|
| Габариты
| 352 х 224 х 112 мм
|
| Масса
| 6,2 кг
|
