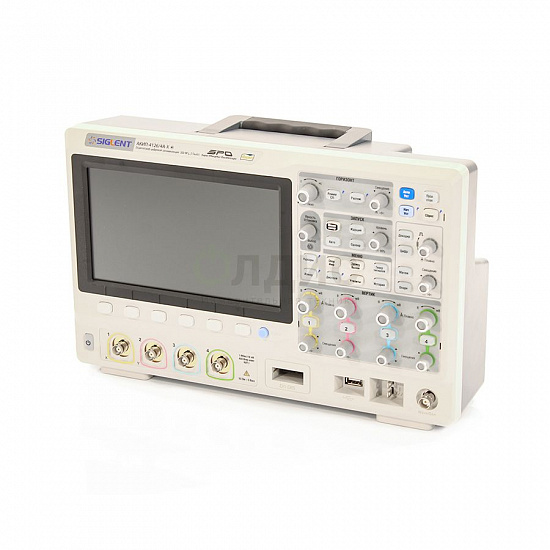

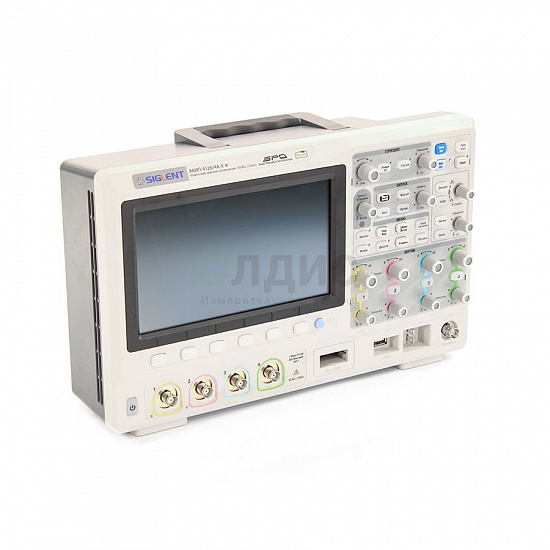

| Канал вертикального отклонения
|
| Число каналов
| 2 / 4
|
| Полоса пропускания (-3 дБ)
| 0...300 МГц
|
| Ограничение полосы пропускания
| 20 МГц
|
| Коэффициент отклонения (К откл.)
| 1 мВ/дел...10 В/дел
|
| Погрешность установки К откл.
| ± 3 %
|
| Время нарастания
| ≤1,2 нс
|
| Входной импеданс
| 50 Ом, 1 МОм ( ± 2 %) / 23 ± 4 пФ
|
| Максимальное входное напряжение
| 400 Вскз (DC+AС пик), Кат I
|
| Математика
| +, -, х; /; БПФ, d/dt, ∫dt, √
|
| Канал горизонтального отклонения
|
| Коэффициент развертки (К разв.)
| 1 нс/дел...50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел
|
| Погрешность установки К разв.
| ± 0,0025 %
|
| Режимы работы
| Основной, ZOOM окна, самописец, X-Y
|
| СинхронизацияСинхронизация
|
| Источники синхросигнала
| Любой из каналов, внешний (Ext, E\xt/5), сеть, логический канал
|
| Режимы запуска развертки
| Автоматический, ждущий, однократный
|
| Виды синхронизации
| По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
|
| Предзапуск
| 20 делений
|
| Послезапуск
| 1000 делений
|
| Вид входа
| Открытый, закрытый, ВЧ и НЧ фильтры
|
| Чувствительность синхронизации
| Внутренняя: 0,5 деления шкалы;
Ext: 200 мВпик-пик (0...10 МГц); 300 мВпик-пик (10 МГц...300 МГц);
Ext/5: 1 Впик-пик (0...10 МГц); 1,5 Впик-пик (10 МГц...300 МГц)
|
| Аналого-цифровое преобразование
|
| Разрешение по вертикали
| 8 бит
|
| Частота дискретизации
| 1 ГГц на канал (2 ГГц при объединении каналов)
|
| Интерполяция
| SinX/x
|
| Длина записи
| 70 МБ (140 МБ при объединении каналов)
|
| Пиковый детектор
| 1 нс
|
| Режимы работы
| Выборка, пиковый детектор (> 1 нс); усреднение, накопление, однократный
|
| Курсорные измерения
|
| Функции
| Δ U; Δ T; 1/ Δ T
|
| Автоматические измерения
|
| Функции по вертикали
| Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
|
| Функции по горизонтали
| f; T; t нарастания; t среза; + τ ; - τ ; коэф. заполнения (%), фаза
|
| Измерение задержки
| FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
|
| Дополнительные возможности
|
| Режим HISTORY
| Сохранение с временными метка ми последних 80000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.)
|

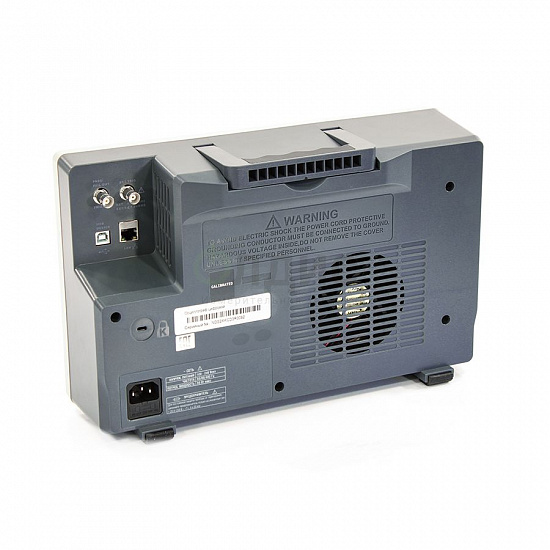

| Интерфейс
| USB TMC (host/device) , LAN, GPIB (опция)
|
| Автоустановка
| В/дел, с/дел, параметры синхросигнала
|
| Режим X-Y
| Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 ° до 100 кГц
|
| Логический анализатор I2C,SPI,UART/RS232,CAN,LI N (Опция)
|
| Частота
| 500 МГц
|
| Длина памяти
| до 14 МБ/канал
|
| Число каналов
| 16
|
| Синхронизация
| по фронту, по последовательности , по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
|
| Порог срабатывания
| TTL, CMOS, ECL, PECL, пользовательский (± 10 В)
|
| Генератор функциональный (Опция)
|
| Формы сигналов
| Синус, меандр, треугольник, импульс, постоянное напряжение, шум , кардио, гауссовский импульс и экспонента нарастающая / спадающая (10 встроенных типов сигналов)
|
| Частотный диапазон
| 1 мкГц ~ 25 МГц (Синус)
1 мкГц ~ 10 МГц (Прямоугольник, импульс)
1 мкГц ~ 300 кГц (Пила)
1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный)
|
| Частота дискретизации
| 125 МГц
|
| Длина памяти
| 16000 точек для произвольной формы
|
| Разрешение
| 1 мкГц
|
| Разрядность ЦАП
| 14 бит
|
| Выходной уровень
| 4 мВпик ~ 6 Впик (1 МОм)
2 мВпик ~ 3 Впик (50 Ом)
|
| Погрешность установки
| Частота: ± 5*10 -5
Амплитуда: ± 10%
|
| Постоянное смещение
| ± 3 В (1 МОм)
± 1,5 В (50 Ом)
|
| Скважность
| 20 % ~ 80 % (для прямоугольника и импульса)
|
| Симметрия
| 0 % ~ 100 % (для пилы)
|
| Общие данные
|
| ЖК-дисплей
| Цветной (TFT), диагональ 20 см, 8 х 14 дел (разреш. 800 х 480)
|
| Напряжение питания
| 100...240 В (50/ 60 Гц), 100...120 В (400 Гц); 60 Вт
|
| Габариты
| 352 х 224 х 128 мм
|
| Масса
| 3,4 / 3,6 кг (2 канала / 4 канала)
|
