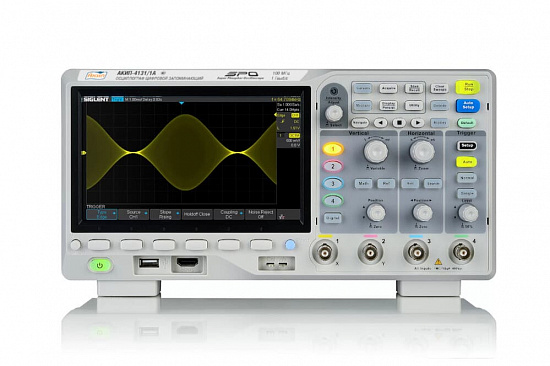

АКИП-4131/1А Осциллограф цифровой запоминающий

О товаре

Осциллограф АКИП-4131/1А - это профессиональный цифровой осциллограф, предоставляющий возможность одновременного наблюдения и анализа сигналов на 4 каналах. С его помощью можно измерять и анализировать сигналы с полосой пропускания до 100 МГц. Преимущество данного осциллографа в его максимальной частоте дискретизации, которая составляет 1 ГГц, что обеспечивает высокую точность и детализацию измерений.

Осциллограф АКИП-4131/1А также обладает большим объемом памяти - 14 МБ, что позволяет сохранять и анализировать большое количество данных. Для преобразования аналоговых сигналов используется АЦП с разрядностью в 8 бит, что обеспечивает точность измерений и сохранение качества сигналов.

Технические характеристики

Количество каналов	4
Тип прибора	Настольный
Номер в госреестре СИ	73504-18
Гарантия (мес.)	36
Страна производитель	Китай
Полоса пропускания, МГц	100
Общий объем памяти	14 М
Частота дискретизации	1 Гвыб/сек
Максимальная частота захвата, осц/с	100000
Вертикальная развертка	500 мкВ/дел - 10 В/дел
Горизонтальная развертка	1 нс/дел - 100 с/дел
Точность временной развертки, ppm	±25
Вертикальное разрешение (A/D), бит	8
Режимы входа	Открытый, закрытый, ВЧ и НЧ фильтры
Математика	+, -, х; /; d/dt, ∫dt, √, БПФ – частотный анализ при длине памяти 1 МБ
Интерфейс	USB, LAN, USB WIFI адаптер – опция
Дисплей	Цветной (TFT) SVGA, диагональ 17,8 см, 8 14 дел (разреш. 800 х 480)
Вес нетто	2.6 кг
Габаритные размеры, мм	312х133х151

Описание цифрового запоминающего осциллографа АКИП-4131/1А:

Осциллограф с цветным SVGA TFT-дисплеем с диагональю 17,8 см производится в КНР. Принцип действия основан на высокоскоростном преобразовании аналогового входного сигнала в цифровой, его последующей обработке встроенным микропроцессором и записью во внутреннюю память.

Высокопроизводительный цифровой осциллограф АКИП-4131/1А имеет широкий набор триггерных функций и позволяет выполнять измерения по двум независимым каналам. Полоса пропускания прибора составляет 0-100 МГц, максимальное входное напряжение 400 ВПик. Точечное изображение, так называемый «коэффициент захвата», составляет 400000 осцилограмм/сек.

Устройство имеет низкий уровень шума, широкий вертикальный интервал (от 1 мВ/дел до 10 В/дел). АКИП-4131/1А может подключаться к сети переменного тока напряжение 100-240 В с частотой 45-440 Гц.
Прибор обладает многоязыковым интерфейсом и встроенной справочной системой.

Отличительные особенности:

Цифровой осциллограф АКИП-4131/1А обладает функцией удалённого управления данными. Её можно реализовать посредством USB-кабеля или через канал LAN.

Подсоединение с помощью сетевого кабеля LAN также выполняется с использованием ПО Ultra Sigma. Оболочка позволяет производить обработку результатов измерений, выполнять обмен данными, выполнять анализ параметров работы оборудования.

Область применения:

4131/1А относится к категории профессионального оборудования, включён в государственный реестр средств измерений РФ и может применяться:

в научно-исследовательских центрах и лабораториях;
в высокоточном производстве;
в приборостроении;
в предприятиях оборонного комплекса;
в различных отраслях транспортного машиностроения.

Прибор используют для диагностики микропроцессорных устройств, оперативного отыскания и устранения неисправностей, проверки работы систем автоматики. За счёт компактных размеров он может применяться в мастерских по ремонту бытовой техники и электроники.

Технические характеристики цифрового осциллографа АКИП-4131/1А:

Параметр	Значения
Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0…100 МГц
Время нарастания	≤ 3,5 нс
Ограничение ПП	20 МГц
Коэффициент отклонения (Коткл.)	500 мкВ/дел…10 В/дел
Погрешность установки Коткл.	≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел
Диапазон установки смещения	500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В
Входной импеданс	1 МОм (± 2 %) / 18 ± 2 пФ
Максимальное входное напряжение	400 Впик (DC+AС пик, ≤ 10 кГц)
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)	1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел
Погрешность установки Кразв.	± 0,0025 %
Режимы работы	Основной, ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала	Любой из каналов, внешний (Ext, Ext/5), сеть
Режимы запуска развертки	Автоматический, ждущий, однократный
Виды синхронизации	По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Предзапуск	0~100% памяти
Послезапуск	0…10000 делений
Вид входа	Открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
Частота дискретизации	500 МГц на канал (1 ГГц при объединении каналов)
Интерполяция	SinX/x, линейная
Длина записи	7 МБ (14 МБ при объединении каналов)
Пиковый детектор	1 нс
Режимы работы	Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн.
Курсорные измерения
Функции	DU; DT; 1/DT
Дополнительные возможности
Функции по вертикали	Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математика
Функции	+, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ
Операторы	Любой аналоговый канал
Декодирование
Формат данных	I2C, SPI, UART/RS232, CAN, LIN
Дополнительные возможности
Режим HISTORY	Сохранение с временными метками до 80000 осциллограмм
Сегментир. память	До 80.000 сегментов
Интерфейс	USB, LAN
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц
Общие данные
ЖК-дисплей	Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разреш. 800 × 480)
Напряжение питания	100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2
Рабочая температура	+10…+40°С; влажность ≤ 85%
Габариты	312 х 134 х 150 мм
Масса	2,5 кг

Управление и индикация:

На лицевой панели осциллографа 4134/1А расположены клавиши управления меню, цветной LCD-дисплей, клавиши управления единичным запуском и функциональными настройками. Под дисплеем располагаются клавиша управления питанием и USB-разъём.
Рабочие области управления функционально разделены на:

зону вертикального управления;
зону горизонтального управления;
зону управления триггером.

Порт выхода и зажим заземления расположены в нижней части устройства.

Комплект поставки цифрового запоминающего осциллографа АКИП-4131/1А:

№	Наименование	Количество
1	Осциллограф цифровой запоминающий АКИП-4131/1А	1
2	Шнур питания	1
3	Делитель 1:1/1: 10	2
4	Кабель USB	1
5	Руководство по эксплуатации	1
