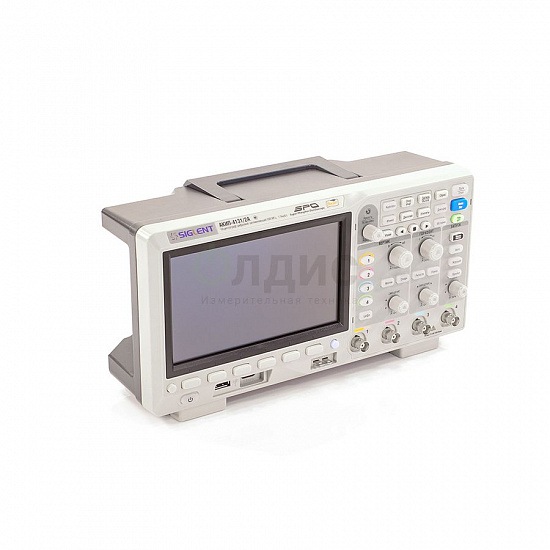

Осциллограф АКИП-4131/2А является цифровым прибором, разработанным для профессионального использования. Он обладает 4 каналами, что позволяет одновременно измерять и анализировать сигналы с нескольких источников. С полосой пропускания вплоть до 200 МГц и максимальной частотой дискретизации 1 ГГц, осциллограф обеспечивает высокую точность и детализацию измерений.

Максимальный объем памяти составляет 14 МБ, что позволяет сохранять большое количество данных для последующего анализа и сравнения. При этом АЦП (аналого-цифровой преобразователь) имеет разрядность в 8 бит, что гарантирует точность и надежность измерений.

Технические характеристики

Полоса пропускания 200 МГц
Количество каналов 4
Общий объем памяти 14М
Тип прибора Настольный
Номер в госреестре СИ 73504-18
Гарантия (мес.) 36
Страна производитель Китай
Максимальная частота захвата, осц/с 100000
Вертикальная развертка 500 мкВ/дел - 10 В/дел
Горизонтальная развертка 1 нс/дел - 100 с/дел
Точность временной развертки, ppm ±25
Вертикальное разрешение (A/D), бит 8
Режимы входа Открытый, закрытый, ВЧ и НЧ фильтры
Математика +, -, х; /; d/dt, ∫dt, √, БПФ – частотный анализ при длине памяти 1 МБ
Интерфейс USB, LAN, USB WIFI адаптер – опция
Дисплей Цветной (TFT) SVGA, диагональ 17,8 см, 8 14 дел (разреш. 800 х 480)
Вес нетто, кг 2.6
Габаритные размеры, мм 312х133х151

Описание цифрового запоминающего осциллографа АКИП-4131/2А:

АКИП-4131/2А – цифровое устройство для визуализации формы, проведения измерений временных характеристик и напряжения электрических сигналов. Он подойдёт для лабораторий учебных заведений, конструкторских, научно-исследовательских учреждений, предприятий, увлечённых радиолюбителей и мастерских по ремонту электроники.

АКИП-4131/2А – прецизионный четырёхканальный осциллограф с полосой пропускания 200 МГц. Его микропроцессор обеспечивает частоту обновления дисплея 100 000 осц/с, а при переключении в режим сегментированной развёртки производительность увеличивается четырёхкратно.

У осциллографа четыре режима работы:

  • Сбор информации с поддержкой увеличенной разделительной способности.
  • Поисковая машина – отслеживание событий, которые соответствуют указанным пользователем условиям.
  • Сегментированная память на 80 000 сегментов с межсегментным временем не более 2,5 мкс.
  • История – захват осциллограмм во встроенную память с возможностью их воспроизведения.

АКИП-4131/2А, в отличие от моделей без индекса «А», строит диаграммы Боде. Устройство измерит 38 временных и амплитудных характеристик электрического сигнала, может вывести на экран их все или избранные для мониторинга.

Математические функции позволяют суммировать, умножать, делить, вычитать сигналы двух каналов. В режиме курсорных измерений устройство определяет разницу между координатами курсоров – двух параллельных линий.

Отличительные особенности:

  • Четыре канала.
  • Курсорные, автоматические измерения.
  • Большой цветной дисплей.
  • Четыре рабочих режима.
  • Запись, воспроизведение осциллограмм.
  • Логический анализатор смешанных сигналов

Технические характеристики цифрового осциллографа АКИП-4131/2А:

Параметр Значения
Канал вертикального отклонения
Число каналов 2
Полоса пропускания (-3 дБ) 0…200 МГц
Время нарастания ≤ 1,8 нс
Ограничение ПП 20 МГц
Коэффициент отклонения (Коткл.) 500 мкВ/дел…10 В/дел
Погрешность установки Коткл. ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел
Диапазон установки смещения 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В
Входной импеданс 1 МОм (± 2 %) / 18 ± 2 пФ
Максимальное входное напряжение 400 Впик (DC+AС пик, ≤ 10 кГц)
Канал горизонтального отклонения
Коэффициент развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел
Погрешность установки Кразв. ± 0,0025 %
Режимы работы Основной, ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала Любой из каналов, внешний (Ext, Ext/5), сеть
Режимы запуска развертки Автоматический, ждущий, однократный
Виды синхронизации По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Предзапуск 0~100% памяти
Послезапуск 0…10000 делений
Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации Внутренняя: 0,6 деления шкалы;
Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц);
Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц)
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
(до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
Частота дискретизации 500 МГц на канал (1 ГГц при объединении каналов)
Интерполяция SinX/x, линейная
Длина записи 7 МБ (14 МБ при объединении каналов)
Пиковый детектор 1 нс
Режимы работы Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн.
Курсорные измерения
Функции DU; DT; 1/DT
Дополнительные возможности
Функции по вертикали Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред;
выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза
Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математика
Функции +, -, х; /; d/dt, ∫dt, √
БПФ – частотный анализ при длине памяти 1 МБ
Операторы Любой аналоговый канал
Декодирование
Формат данных I2C, SPI, UART/RS232, CAN, LIN
Дополнительные возможности
Режим HISTORY Сохранение с временными метками до 80000 осциллограмм
Сегментир. память До 80.000 сегментов
Интерфейс USB, LAN
Автоустановка В/дел, с/дел, параметры синхросигнала
Режим X-Y Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц
Общие данные
ЖК-дисплей Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разреш. 800 × 480)
Напряжение питания 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2
Рабочая температура +10…+40°С; влажность ≤ 85%
Габариты 312 х 134 х 150 мм
Масса 2,5 кг

Индикация, коммуникации:

АКИП-4131/2А – настольный моноблочный прибор с питанием от бытовой сети через адаптер. Он захватывает подаваемый на вход аналоговый сигнал, высокопроизводительный АЦП оцифровывает и передаёт его микропроцессору на обработку. Последний выводит на дисплей его параметры и визуализирует форму.

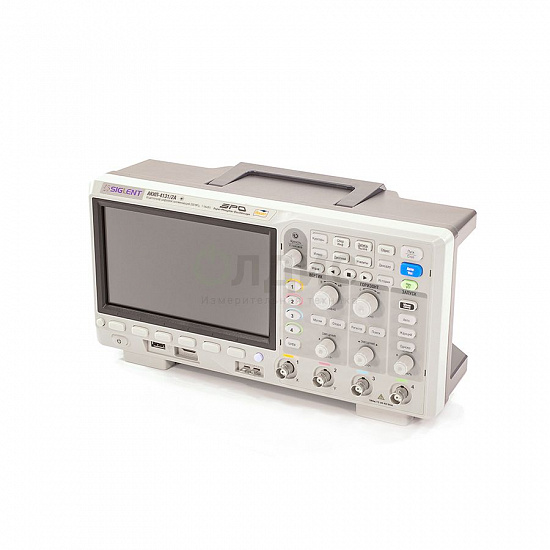

На передней панели корпуса находится экран с 256 ступенями свечения осциллограммы. Уровень яркости и цвет линии зависит от частоты сигнала. Справа и под дисплеем размещены клавиши управления прибором и разъёмы.
Устройство может работать автономно или в составе измерительного комплекса, поддерживает удалённое управление благодаря интерфейсу Ethernet. USB-разъём позволяет обмениваться данными с компьютером.

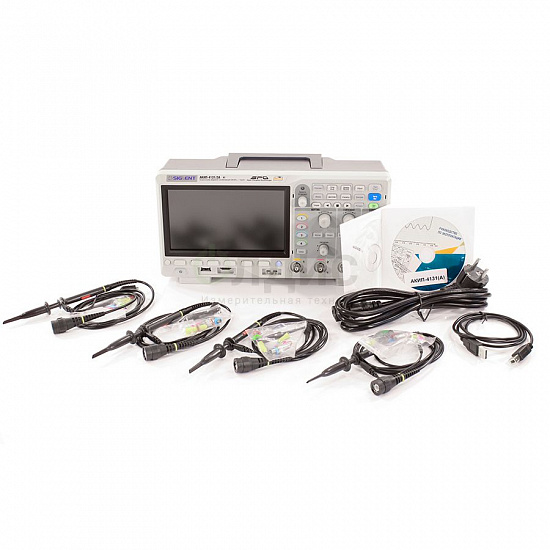

Комплект поставки цифрового запоминающего осциллографа АКИП-4131/2А

Наименование Количество
1 Осциллограф цифровой запоминающий АКИП-4131/2А 1
2 Шнур питания 1
3 Делитель 1:1/1: 10 2
4 Кабель USB 1
5 CD-диск с ПО 1
Преимущества
  • Высокая скорость обновления экрана до 400.000 осц./сек
  • Режим сегментированной памяти
  • Режим HISTORY
  • Интерполяция - Sin X/х, линейная
  • Автоматические (до 38-и параметров) и курсорные измерения
  • Математические функции, БПФ
  • Амплитудно-частотный анализ, построение диаграмм Боде
  • Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем
  • Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN
  • Опции - логический анализатор 16 каналов, функциональный генератор до 25 МГц, USB WIFI адаптер.
Комплектация
  • Осциллограф АКИП-4131/2А
  • Шнур питания
  • Делитель (4 шт.)
  • Кабель USB
  • CD с ПО
