| Канал вертикального отклонения
| Число каналов
| 4
|
| Полоса пропускания (-3 дБ)
| 0…250 МГц
|
| Ограничение полосы
| до 20 МГц/100 МГц/ 200 МГц/350 МГц в зависимости от модели
|
| Коэф. отклонения (Коткл.)
| 2 мВ/дел…1 В/дел (шаг 1-2-5) при 50/75 Ом
2 мВ/дел…5 В/дел (шаг 1-2-5) при 1 МОм
|
| Погрешность установки Коткл.
| ± 3 %
|
| Связь по входу
| Открытый, закрытый, земля
|
| Время нарастания
| ≤ 1,4 нс
|
| Входной импеданс
| 50 Ом, 75 Ом/ 1 МОм (± 2 %) / 16 пФ
|
| Макс. входное напряжение
| 5 В скз при 50/75 Ом/ 300 В (DC+AС пик, до 1 кГц) при 1МОм
|
| Математика
| +, -, х, дел.; БПФ/дБ и БПФ с.к.з./мВ на участке 1 кБ
|
| Канал горизонтального отклонения
| Коэф. развертки (Кразв.)
| 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
|
| Погрешность установки Кразв.
| ± 0,02 %
|
| Режимы работы
| Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
|
| синхронизация
| Источники синхросигнала
| Кан 1, кан 2, кан 3, кан 4, сеть, внешний (Ext)
|
| Режимы запуска развертки
| Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM),
пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65000), попеременно (ALT); опция - I2C, SPI, UART
|
| Связь входа синхронизации
| ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
|
| Чувствительность синхронизации
| 0…50 МГц: 1 деление или 1 мВ; 50…150 МГц: 1,5 деление или 15 мВ; 150…350 МГц: 2 деления или 20 мВ; 350…500 МГц: 2,5 деления или 25 мВ
|
| Аналого-цифровое преобразование
| Разрешение по вертикали
| 8 бит
|
| Максимальная частота дискретизации
| 5 ГГц
|
| Эквив. частота дискретиз.
| 100 ГГц (для периодического сигнала)
|
| Длина записи
| 25 К (на канал)
|
| Пиковый детектор
| 2 нс
|
| Режимы работы
| Выборка, пик. детектор (> 2 нс); усреднение (2 /…/ 256), накопление (100мс…10с, беск.)
|
| Курсорные измерения
| Функции
| DU; DT; 1/DT
|
| Автоматические измерения
| Функции по вертикали
| Uпик-пик; Uампл; Uсред; Uср.кв.; -U; +U; U макс.; U мин.;
выбросы на вершине и в паузе (4 параметра)
|
| Функции по горизонтали
| f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
|
| Измерение t задержки
| FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
|
| Дополнительные возможности

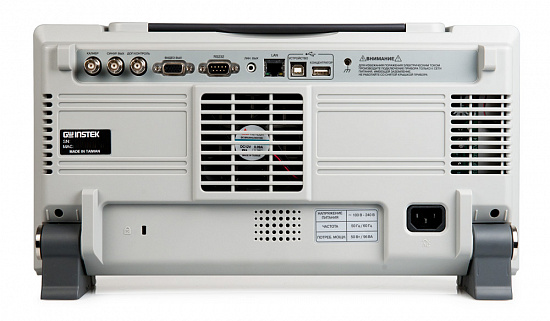

| Интерфейс
| USB, RS-232, LAN, GPIB (опция), SVGA out
|
| Автоустановка
| В/дел, с/дел, параметры синхросигнала
|
| Технология VPO
| Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 3.000 раз в сек.
|
Разделение экрана
(Split Window)
| Наблюдение сигналов в 2-х отдельных окнах с возможностью независимых регулировок параметров в каждом из каналов
|
| Режим X-Y
| Х – кан 1, кан 3; Y – кан 2, кан 4; разность фаз < 3° до 100 кГц
|
| Внутренняя память
| 24 осциллограммы, 20 профилей настроек (запись/ считывание)
|
| Встроенный flash диск
| 64 мБ
|
| Линейный выход
| 3,5 мм (stereo jack) сигнальный аудиовыход режима доп. контроля
|
измерение мощности
и пкэ
(опция DS3-PWR)
| Измерение
| Uскз, U пик факт (Vcf), частота, Iскз, I пик факт (Icf), мощность (активная, реактивная, полная), коэф. мощности (PF), угол сдвига фаз (U/I)
|
| Гармоники
| Частота, Амплитуда, Ампл. скз, фаза, КГ (THD-F), КНИ (THD-R), скз/RMS
|
| Пульсации
| Ток, напряжение (U/ I)
|
| Пусковой ток (In-rush)
| Первый пик, второй пик.
|
| анализ сигналов шин I2C, SPI, UART (опция DS3-SBD)
| SPI**
| Синхр. и декод. по шине (SS/ MOSI/ MISO или MOSI/ MISO)
|
| I2C
| Синхр.. по шине (параметры): старт/ перезапуск/ стоп/ пропадание ACK/ адрес (7 или 10 бит)/ данные или Адрес/ данные
|
| UART
| Синхронизация по шине (параметры): Tx стартовый бит, Rx старт.бит, Tx конец пакета End of Packet, Rx End of Packet, Tx Data, Rx Data, Tx Parity Error, and Rx Parity.
|
| Общие данные
| ЖК-дисплей
| Цветной (TFT), диагональ 20 см, 8 ? 10 дел (разрешение 800 ? 600)
|
| Напряжение питания
| 100…240 В, 47…63 Гц (автовыбор)
|
| Потребл. мощность
| 96 Вт
|
| Габаритные размеры
| 400 x 200 x 130 мм
|
| Масса
| 4 кг
|
| Комплект поставки
| Шнур питания (1), делитель1:10 (2/4 по числу каналов), РЭ (1)
|
| Опции
| ПО анализа электроэнергии DS3-PWR (ПКЭ, гармоники, пульсации, пусковой ток), ПО анализа сигналов шин I2C, SPI, UART (синхр./декод.), интерфейс GPIB GUG-001 (кабель конвертерUSB-GPIB), GSC-008 - мягкая сумка для транспортировки и хранения
|
