О товаре

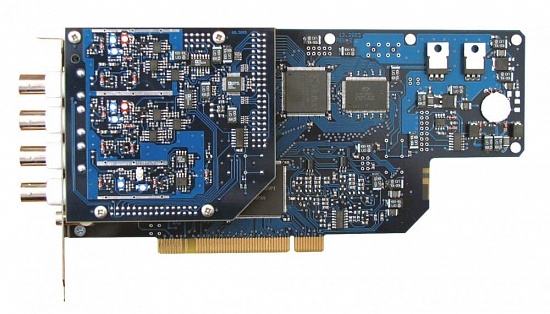

ОЦЗС02 (PCI) - универсальный и мощный цифровой запоминающий осциллограф, идеальный как для профессионалов, так и для любителей. Он обеспечивает высокую функциональность, точность измерений и позволяет глубже изучать и анализировать электрические сигналы. С двумя синхронными каналами и широким диапазоном измерений Uмах=50В, он может одновременно измерять и сравнивать два сигнала разных уровней. С ОЗУ на 2МБ и АЦП с разрешением 8 разрядов и максимальной частотой дискретизации 100 МГц, он обеспечивает достаточно большое пространство для записи и хранения данных, а также точные и детализированные данные о сигнале. Стробоскопическая функция до 1 ГГц делает быстропеременные сигналы более наглядными и доступными для анализа.
Технические характеристики
| Вид исполнения |
USB-приставка |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
1 M |
| Частота дискретизации, Гвыб/сек |
0.1 |
| Генератор сигналов |
Нет |
| Страна производитель |
Россия |
Описание осциллографа цифрового ОЦЗС02 (PCI):
Устройство имеет 2 синхронных канала. Параметры сбора задаются программно. К параметрам сбора относятся: размер собираемого буфера памяти, частота дискретизации, размер предыстории, количество реализаций, интервал запуска. Варианты синхронизации - внешняя или от одного из 2 аналоговых каналов(по фронту, по спаду).
На платах установлено циклическое внутреннее ОЗУ, объемом 1Мб на каждый канал. Объем используемого ОЗУ может быть программно уменьшен до 1 Кб. Тип записываемых файлов может быть двоичным или текстовым (коды АЦП или милливольты). Функция автогенерации имени файла позволяет называть файлы автоматически, используя порядковые номера или текущие время и дату.
Программа может автоматически сохранять все настройки, т.о., войдя в программу сбора в следующий раз, Вы избавлены от повторной настройки параметров сбора и работы.
Применение осциллографа цифрового ОЦЗС02 (PCI):
системы анализа высокочастотных сигналов;
в качестве осциллографов;
при настройке и ремонте радиоэлектронного оборудования;
в связи - для контроля радио обстановки одновременно в нескольких диапазонах без необходимости переключения между ними;
в ядерной физике - системы регистрации траекторий элементарных частиц;
в локации - для определения направления на источник излучения;
анализ взрывных процессов;
в нанотехнологиях
Особенности осциллографа цифрового ОЦЗС02 (PCI):
режим предзаписи (величина предыстории программируется);
внешняя аналоговая синхронизация;
операционная система Windows;
2-х канальный цифровой запоминающий осциллограф с возможностью сохранения собираемой информации на жестком диске;
Характеристики осциллографа цифрового ОЦЗС02 (PCI):
| Параметр
| Значения
|
| ОБЩИЕ ДАННЫЕ |
| Число каналов ОЦЗС02(1000USB)-2/4/6/8 |
2/4/6/8 синхронных |
Максимальная частота дискретизации:
в нормальном режиме
в режиме удвоения частоты |
1 ГГц
2 ГГц |
| Входное сопротивление (устанавливаются программно) |
1 МОм, 17 пФ
50 Ом |
| Максимальный диапазон входного напряжения |
для Rвх="1 МОм: ±25В;
для Rвх=50 Ом: ±1",25В |
| Программируемые коэффициенты усиления |
для Rвх="1 МОм: 1",2,4,10,20,40, 100, 200;
для Rвх="50 Ом: 1,2,5",10 |
| Объем памяти |
4 Мб на канал |
| Полоса пропускания сигнала по уровню -3дБ |
для Rвх="1 МОм: 100 МГц;
для Rвх=50 Ом: 300 МГц |
| Защита по напряжению входных каналов |
для Rвх=1" МОм: ±150В;
для Rвх="50 Ом: ±2.5"В |
