О товаре

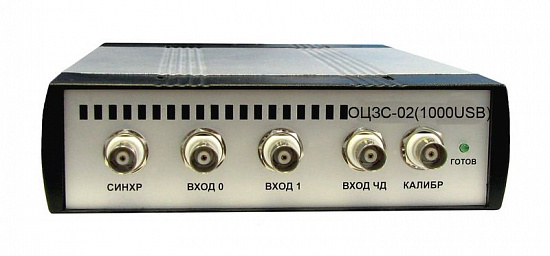

ОЦЗС-02 (1000USB) - осциллограф цифровой запоминающий, предназначенный для подключения к компьютеру через внешнее USB устройство. Позволяет просматривать и сохранять сигналы на жестком диске. Возможность настройки параметров сбора данных, таких как размер буфера памяти, частота дискретизации и предыстория. Синхронизация с внешним источником или аналоговыми каналами. Внутреннее ОЗУ объемом 2Мб на каждый канал. Запись данных в двоичных файлах, которые можно преобразовать в текстовый формат (коды АЦП или вольты).
Технические характеристики
| Вид исполнения |
USB-приставка |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
300 |
| Максимальная длина записи |
2 M |
| Частота дискретизации, Гвыб/сек |
1 |
| Генератор сигналов |
Нет |
| Страна производитель |
Россия |
Описание осциллографа цифрового ОЦЗС-02 (1000USB):

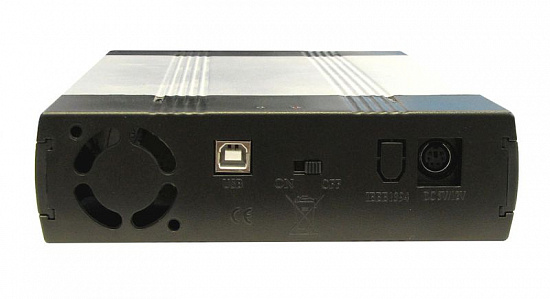

Внешнее USB устройство, подключаемое к компьютеру.
Программное обеспечение позволяет просматривать сигналы по каналам и сохранять результаты на жестком диске компьютера.
Параметры сбора задаются программно. К параметрам сбора относятся: размер собираемого буфера памяти, частота дискретизации, размер предыстории.
Варианты синхронизации - внешняя или от одного из 2 аналоговых каналов платы (по фронту, по спаду).
Есть возможность записи выбранного объёма данных на диск.
На платах установлено циклическое внутреннее ОЗУ, объемом 2Мб на каждый канал. Объем используемого ОЗУ может быть программно уменьшен до 256 байт.
Порядок работы ОЗУ следующий: после прихода команды пуска преобразования данные с АЦП циклически (непрерывно) записываются в выбранную часть ОЗУ, которая именуется предыстория.
Пока выбранный объем предыстрории не заполнен, синхроимпульсы блокируются и не обрабабтываются.
По заполнении предыстории и приходу синхроимпульса записывается оставшаяся часть ОЗУ.
Эта часть ОЗУ называется история.
После этого данные каждого канала могут быть считаны в компьютер.
Тип записываемых файлов двоичный. Двоичные файлы можно перевести в текстовый вид (коды АЦП или вольты).
Применение осциллографа цифрового ОЦЗС-02 (1000USB):
- многоканальные системы анализа высокочастотных сигналов;
- в качестве многоканальных осциллографов;
- при настройке и ремонте радиоэлектронного оборудования;
- в связи - для контроля радио обстановки одновременно в нескольких диапазонах без необходимости переключения между ними;
- в ядерной физике - системы регистрации траекторий элементарных частиц;
- в локации - для определения направления на источник излучения;
- анализ взрывных процессов;
- в нанотехнологиях.
Особенности осциллографа цифрового ОЦЗС-02 (1000USB):
- внешнее USB устройство;
- быстродействующие 8-разрядные АЦП;
- внешняя аналоговая синхронизация;
- режим предзаписи (величина предыстории программируется).
Характеристики осциллографа цифрового ОЦЗС-02 (1000USB):
| Параметр
| Значения
|
| Число каналов |
2 синхронных |
Максимальная частота дискретизации:
в нормальном режиме
в режиме удвоения частоты
|
1 ГГц
2 ГГц |
Полоса входного сигнала:
при Rвх="1МОм
при Rвх=50Ом |
100 МГц
300 МГц |
Чувствительность:
при Rвх=1"МОм
при Rвх="50Ом |
0,025"÷5
0,025÷0,25 |
Максимальный диапазон входного напряжения:
при Rвх="1МОм
при Rвх=50Ом |
± 25В
±1",25В |
Защита по напряжению входных каналов:
при Rвх=1МОм
при Rвх="50Ом |
± 150 В
± 2,5" В |
