О товаре

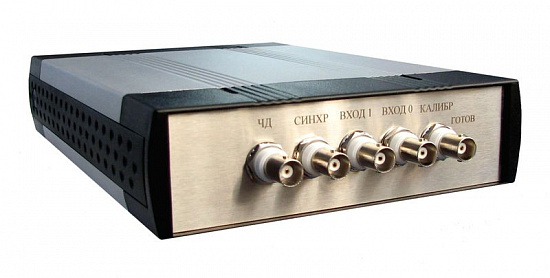

Осциллограф цифровой запоминающий ОЦЗС-02 (250USB) - удобное внешнее устройство, подключаемое к компьютеру через USB-порт. С помощью программного обеспечения можно просматривать и сохранять сигналы. Осциллограф обладает гибкой настройкой параметров сбора данных, таких как размер буфера памяти и частота дискретизации. Возможна синхронизация по внешнему сигналу или аналоговым каналам платы. Есть функция записи выбранного объема данных на диск для экономии места. Плата осциллографа имеет внутреннее ОЗУ на каждый канал объемом 2Мб, который можно уменьшить при необходимости до 256 байт.
Технические характеристики
| Вид исполнения |
USB-приставка |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
1 M |
| Частота дискретизации, Гвыб/сек |
0.25 |
| Генератор сигналов |
Нет |
| Страна производитель |
Россия |
Описание осциллографа цифрового ОЦЗС-02 (250USB):
Внешнее USB устройство, подключаемое к компьютеру.
Программное обеспечение позволяет просматривать сигналы по каналам и сохранять результаты на жестком диске компьютера.
Параметры сбора задаются программно. К параметрам сбора относятся: размер собираемого буфера памяти, частота дискретизации, размер предыстории.
Варианты синхронизации - внешняя или от одного из 2 аналоговых каналов платы (по фронту, по спаду).
Есть возможность записи выбранного объёма данных на диск.
На платах установлено циклическое внутреннее ОЗУ, объемом 2Мб на каждый канал. Объем используемого ОЗУ может быть программно уменьшен до 256 байт.
Тип записываемых файлов двоичный. Двоичные файлы можно перевести в текстовый вид (коды АЦП или вольты).
Применение осциллографа цифрового ОЦЗС-02 (250USB):
многоканальные системы анализа высокочастотных сигналов;
в качестве многоканальных осциллографов;
при настройке и ремонте радиоэлектронного оборудования;
в связи - для контроля радио обстановки одновременно в нескольких диапазонах без необходимости переключения между ними;
в ядерной физике - системы регистрации траекторий элементарных частиц;
в локации - для определения направления на источник излучения;
анализ взрывных процессов
в нанотехнологиях
Особенности осциллографа цифрового ОЦЗС-02 (250USB):
внешнее USB устройство;
быстродействующие 8-разрядные АЦП;
внешняя аналоговая синхронизация;
режим предзаписи (величина предыстории программируется);
большой объём памяти на канал - 1 Мбайт
Характеристики осциллографа цифрового ОЦЗС-02 (250USB):
| Параметр
| Значения
|
| ОБЩИЕ ДАННЫЕ |
| Число каналов |
2 синхронных |
Максимальная частота дискретизации:
в нормальном режиме
в режиме удвоения частоты |
250 МГц
500 МГц |
| Максимальный диапазон входного напряжения |
± 25В |
| Программируемые коэффициенты усиления |
1, 2, 5, 10,20,40,100,200 |
| Объем памяти |
1Мб на канал |
| Полоса пропускания сигнала по уровню -3дБ |
100 МГц |
| Отношение сигнал/шум |
43 дБ |
| Число эффективных разрядов для частоты входного калибровочного сигнала 10 МГц |
6,9 |
| Входное сопротивление |
1 МОм |
| Защита по напряжению входных каналов |
±150В |
