О товаре
Цифровой осциллограф Rigol DS4012 - сочетание исключительных характеристик, широких возможностей по анализу сигналов и инновационных технологий. Он идеально подходит для разработки, отладки и диагностики цифровых и аналоговых устройств. Технология UltraVision позволяет захватывать осциллограммы с высокой скоростью, обладает большой длиной записи и высоким качеством отображения сигнала. Синхронизация осциллографа осуществляется через различные шины.
Технические характеристики
| Номер в госреестре СИ |
54988-13 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
140 M |
| Частота дискретизации, Гвыб/сек |
4 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
440х218х130 |
| Вес нетто, кг |
4.8 |

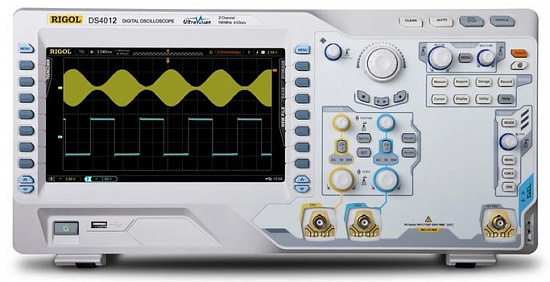

Описание осциллографа цифрового двухканального запоминающего RIGOL DS4012:
Модель 2-х канального цифрового высокопроизводительного осциллографа RIGOL DS4012 с полосой пропускания 100 МГц; максимальной частотой дискретизации 4 ГВыб/сек; с встроенной памятью до 140М точек; чувствительностью в 1 мВ/дел-10 В/дел; разрешающей способностью 12 бит; расширенной системой синхронизации; функциями декодирования и анализа последовательных шин (опция); встроенными интерфейсами USB-host, USB-device, LAN, VGA, 10МГц ввод/вывод, дополнительный вывод; цветным ЖК дисплеем с диагональю 23 см и разрешением экрана 800х480 точек.
Цифровой осциллограф RIGOL DS4012 внесен в Госреестр СИ РФ за № 54988-13. В 2018 году срок официальной сертификации и действия Официального Свидетельства продлен до 17.06.2023.
Осциллограф цифровой запоминающий RIGOL DS4012 создан на основе современных ведущих технологий, которые обеспечивают возможность проведения расширенного анализа сигналов в стандартной комплектации.
Функциональные возможности осциллографа RIGOL DS4012:
- 2 входых аналоговых канала;
- Полоса пропускания 100 МГц;
- 4 ГВыб/сек максимальная частота дискретизации и 110000 осциллограмм/сек максимальная скорость захвата осциллограмм;
- инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
- глубина записи до 140 миллионов точек;
- высокая производительность при обработке сигналов;
- расширенная синхронизация;
- возможность декодирования и анализа последовательных шин данных;
- 9 дюймовый (22,9 см) ЖК экран(800*480) 160000 цветов;
- высокая чувствительность 1мВ / дел;
- низкий уровень шума;
- автоматическое определение пробников;
- возможность автоматической настройки осциллографа;
- расширенная система запуска прибора;
- возможность анализа последовательных и параллельных шин (опционально);
- 22 автоматических измерения + функция статистических измерений;
- возможность записи осциллограмм в режиме реального времени, воспроизведение записанных осциллограмм, открытие осциллограмм и анализ записанных сигналов;
- высокоточная задержка сигнала;
- встроенный анализатор спектра на основе БПФ;
- тестирование по принципу "Годен/Не годен";
- большой набор математических операций, проводимых с сигналами;
- поддержка устройств USB и возможность прямой печати изображений;
- стандартные разъемы и интерфейсы: 2хUSB HOST, USB DEVICE, LAN, VGA output, 10МГц ввод/вывод, вспомогательные выводы (trigger output, quick edge, pass/fail, calibration, GND);
- соответствие стандарту LXI-C. Возможность создания измерительной системы;
- поддержка удаленной работы с прибором;
- возможность измерения параметров нажатием одной кнопки;
Основные технические характеристики RIGOL DS4012:
| Модель прибора
| DS4012
|
| Полоса пропускания
| 100 МГц
|
| Число каналов
| 2 / 4
|
| Частота дискретизации
| 4 ГВыб / сек (Макс.)
|
| Глубина памяти
| 140 Миллионов точек
|
| Скорость захвата осциллограмм
| 110 000 осциллограмм/сек
|
| Регистрация кадров
| 200 000 кадров
|
