О товаре

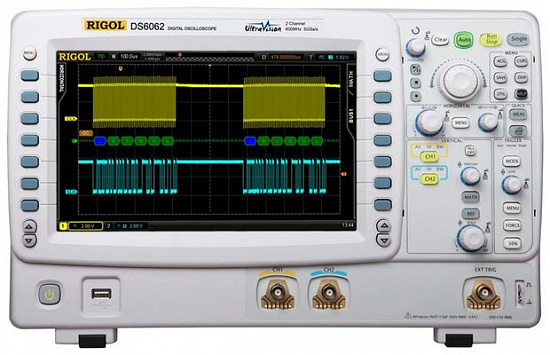

Цифровой осциллограф Rigol DS6064 разработан для широкого диапазона сфер применения, включая промышленную и потребительскую электронику, связь, научные исследования. Оснащен оригинальной технологией UltraVision, позволяющей удобно навигировать по сигналу и записывать до 140 млн точек осциллограммы. Также имеет высокую скорость захвата осциллограмм и возможность декодирования сигналов шин. Система WaveFinder обеспечивает удобство поиска и анализа отдельных участков осциллограммы.
Технические характеристики
| Номер в госреестре СИ |
54986-13 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
600 |
| Максимальная длина записи |
140 M |
| Частота дискретизации, Гвыб/сек |
5 |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
400х255х124 |
| Вес нетто, кг |
4.05 |
Описание осциллографа цифрового высокопроизводительного RIGOL DS6064 высшего класса (HIGH END):
Цифровой запоминающий осциллограф высшего класса RIGOL DS6064 использует в своей работе режим сегментированной памяти, позволяющий выделять в виде кадра интересующую область сигнала для сбора и записи данных в память объемом до 180 тысяч кадров с целью их последующего воспроизведения и анализа.
Осциллограф RIGOL DS6064 внесен в Госреестр СИ РФ за № 54986-13. В 2018 году срок действия Официального Свидетельства продлен до 2023 года.
Осциллограф RIGOL DS6064 содержит развитую систему синхронизации, позволяющую осуществлять запуск по различным условиям, а также полный набор инструментов по синхронизации и декодированию потоков последовательных данных, в том числе I2C, SPI, UART/RS-232, CAN, USB и FlexRay.
В стандартной конфигурации поставки осциллографа RIGOL DS6064 предусмотрен USB порт на передней панели для подключения внешних накопителей, а также имеются два USB порта на задней панели для подключения к компьютеру или принтеру. Кроме того, на задней панели расположены два разъема ввода/вывода опорного сигнала синхронизации, порт Ethernet и VGA-выход.
В комплект поставки осциллографа Rigol DS6064 входит специальное программное обеспечение, которое позволяет осуществлять дистанционное управление прибором, а также обеспечивает сохранение осциллограмм, анализ и документирование результатов измерений.
Осциллограф RIGOL DS6064 совместим с классом С стандарта LXI, что позволяет использовать эти приборы в автоматизированных измерительных системах. Для отображения исследуемых сигналов и результатов измерений осциллограф оснащен ярким цветным жидкокристаллическим дисплеем с диагональю 10,1 дюймов (26 см) и разрешением WVGA (16:9, 800х480 точек, 14х8 делений).
Питание осциллографа RIGOL DS6064 может осуществляться, как от сети переменного тока, так и от встроенной аккумуляторной батареи. Габаритные размеры осциллографов составляют 400 х 255 х 124 мм, а емасса не превышает 4 кг.
Серия цифровых осциллографов высшего класса RIGOL DS6064:
| Модель
| DS6064
|
| Полоса пропускания
| 600МГц
|
| Частота дискретизации
| 5 Гвыбор/сек
|
| Объем памяти (стандарт)
| 140 млн. выб
|
| Число каналов
| 4
|
Функциональные возможности осциллографа RIGOL DS6064:
- Инновационная технология Ultra Vision;
- Число аналоговых каналов: 4;
- Полоса пропускания 600 МГц;
- Автоматическое определение пробника;
- Регулируемая яркость каналов (256 уровней);
- Автонастройка на сигнал;
- Расширенные возможности запуска с дополнительными возможностями по синхронизации и декодированию потока данных (I2C, SPI, RS-232-UART, USB, FlexRay и CAN);
- 22 автоматических измерений (включая статистическую обработку) + курсорные измерения;
- Режим записи и воспроизведения осциллограмм в режиме реального времени;
- Встроенная функция анализатора спектра на основе БПФ;
- Расширенные математические функции;
- Система фильтрации в реальном времени (ФНЧ, ФВЧ, режективный, полосовой);
- Поддержка флэш-накопителей и принтера PictBridge;
- Поддержка удаленного доступа к прибору;
- Встроенный помощник;
- Работа в течение 2-х часов в полевых условиях при использовании литиевой батареи (опция);
- Встроенная флэш-память 1 ГБ;
Основные технические характеристики осциллографов серии RIGOL DS6064:
| Модель
| DS6064
|
| Число аналоговых каналов
| 4
|
| Полоса пропускания
| 600 МГц
|
| Дискретизация
| эквивалентный режим
|
| 180 ГВыб/сек
|
| Глубина записи
| 140 миллионов точек
|
| Запись кадров
| до 180000 кадров
|
| Вертикальное разрешение
| 8 бит
|
| Чувствительность
| 2мВ/дел – 10В/дел
|
| Входной импеданс
| 1 МОм, 50 Ом
|
| Интерфейс
| USB Host, 2 USB Device, RS-232, P/F Out, поддержка LXI класс С по LAN, GPIB (опция)
|
| Дисплей
| цветной 10,1” TFT дисплей (разрешение 800x480), 14 делений, LED подсветка
|
| Питание
| 100 – 240 В, 50 Гц или Li-батарея (опция)
|
| Размеры
| 400х255х124 мм
|
| Вес
| 4 кг
|
Стандартная комплектация RIGOL DS6064:
- Руководство по калибровке, гарантийный талон, краткая инструкция, упаковка
- USB кабель
- Сетевой шнур
- ПО и руководство по эксплуатации на CD
- RP5600 или RP3500 пассивный осциллографический пробник (2 или 4 шт в зависимости от модели)
- Защитная крышка (на экран).
Дополнительная комплектация:
- USB-GPIB адаптер
- RP7150 активный пробник
- RP6150 пассивный пробник
- Литиевая батарея
- Комплект для монтажа в стойку
- Пакет по декодированию шин RS232/UART
- Пакет по декодированию шин I2C&SPI.
