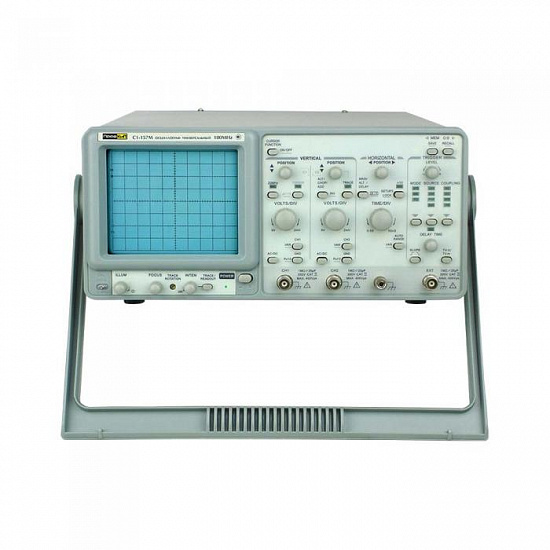

| Электронно-лучевая трубка (ЭЛТ)
|
| Тип
| прямоугольный, 6 дюймов
|
| Экспозиционная площадь
| 8 х 10 дел (1 дел = 1 см)
|
| Ускоряющее напряжение
| 16 кВ
|
| Яркость
| непрерывно регулируемая на передней панели
|
| Z-вход
|
| Чувствительность
| 5 В
|
| Максимальное входное напряжение
| 30 В при 1 кГц
|
| Полоса пропускания
| 5 МГц
|
| Канал вертикального отклонения
|
| Чувствительность
| 2 мВ /дел … 5 В /дел ±3% (11 диапазонов, шаг 1-2-5)
|
| Полоса пропускания (-3 дБ)
| 0 МГц … 100 МГц
0 МГц … 20 Гц (при 2 В /дел)
|
| Время нарастания
| 3,5 нс
17,5 нс (при 2 мВ /дел)
|
| Максимальное входное напряжение
| 400 В при 1 кГц
|
| Вход усилителя
| открытый (DC), закрытый (АС), заземленный (GND)
|
| Входной импеданс
| 1 МОм ±2% /25 пФ
|
| Режим работы
| канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
|
| Канал горизонтального отклонения
|
| Режим работы
| основной (MAIN (А)), попеременно (ALT), задержка (DELAY (B))
|
| Коэффициент развертки А (MAIN)
| 50 нс /дел … 0,5 с /дел, бесступенчато (UNCAL)
|
| Коэффициент развертки B (DELAY)
| 50 нс /дел … 50 мс /дел
|
| Время задержки
| 1 мкс … 5 с
|
| Дрожание задержки
| 1:20000
|
| Синхронизация
|
| Режим
| автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
|
| Источник синхронизации
| канал 1 (CH1), канал 2 (CH2), сеть (LINE), внешний (EXT)
|
| Вход усилителя
| закрытый (AC), открытый (DC), фильтр ВЧ (HFR), фильтр НЧ (LFR)
|
| Полярность синхронизации
| «+» или «-» или полярность ТВ-синхронизации
|
| ТВ-синхронизация
| ТВ-строки (TV-H), ТВ-кадры (TV-V)
|
| Чувствительность синхронизации
|
| Режим работы
| Частота
| INT
| EXT
|
| AUTO
| 10 Гц … 20 МГц
20 МГц … 100 МГц
| 0,35 дел
1,5 дел
| 50 мВ
150 мВ
|
| NORM
| DC … 20 МГц
20 МГц … 100 МГц
| 0,35 дел
1,5 дел
| 50 мВ
150 мВ
|
| TV
| синхросигнал
| 1 дел
| 200 мВпик-пик
|
| Внешний вход синхронизации
|
| Входной импеданс
| 1 МОм ±3% /25 пФ ±5 пФ
|
| Максимальное входное напряжение
| 300 В при 1 кГц
|
| Режим X-Y
|
| Режим работы
| ось X: CH1, CH2, EXTось Y: CH1, CH2, CH1 + CH2
|
| Чувствительность
| 2 мВ /дел … 5 В /дел ±3%EXT: 0.1 В /дел ±5%
|
| Частотный диапазон X-входа
| 500 кГц
|
| Сдвиг фазы
| ≤3° (50 кГц)
|
| Чувствительность выходного сигнала
|
| Напряжение
| примерно 25 мВ на 50 Ом
|
| Частотный отклик
| ~ 10 МГц
|
| Курсорные измерения
|
| Курсорные измерения
| ΔV, ΔV%, ΔV дБ, ΔT, 1 /ΔT, ΔT%, Δθ
|
| Разрешение
| 1 /100 дел
|
| Эффективный диапазон
| ±3 дел (по вертикали)±4 дел (по горизонтали)
|
| Настройка индикации
| по вертикали: V /дел (CH1, CH2)б UNCAL, ALT /CHOP /ADD, INV, коэффициент щупа, AC /DC /GRN
по горизонтали: с /дел (MTB, DTB), UNCAL, масштабирование х10, развертка с задержкой, HO
синхронизация: источник, связь, склон, уровень, TV-V, TV-H
прочее: X-Y, фиксация, соение /воспроизведение MEM 0-9
|
| Специальные функции
|
| Время /дел авто диапазон
| установлен
|
| Панель установки «сохранение /воспроизведение»
| 10 настроек
|
| Панель установки фиксации
| установлен
|
| Калибратор
|
| Форма сигнала
| положительный меандр
|
| Частота
| 1 кГц
|
| Выходное напряжение
| 2 Впик-пик ±2%
|
| Общие данные
|
| Питание
| 110 В /220 В ±10%, 50 Гц /60 Гц
|
| Габаритные размеры
| 310 х 150 х 455 мм
|
| Вес
| 9 кг
|
