| Полоса пропускания
| 5 ГГц
|
| Расчетное время нарастания
| 108 пс
|
| Количество входных каналов
| 4 аналоговых входа + 1 внешний вход запуска
|
| Режим выборки
| Выборка в реальном времени
|
| Максимальная частота дискретизации
| 20 Гвыб/с (1 канал)
10 Гвыб/с (2-4 канала)
|
| Максимальная глубина памяти
| 500 млн. точек (стандарт)
2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20)
|

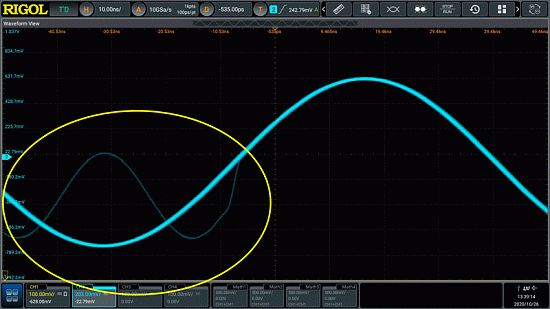

| Максимальная скорость захвата сигнала
| > 1 000 000 осц/с
|
| Вертикальное разрешение
| 8;
От 9 до 16 бит (настраиваемое)
|
| Аппаратная запись и воспроизведение сигналов в реальном времени
| Макс. 2 000 000 кадров (одноканальный режим)
|
| Пиковый детектор
| Захват глитчей от 200 пс
|
| Тип и размер встроенных дисплеев
| 15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона;
+ 3,5-дюймовый сенсорный экран с пользовательской клавиатурой
|
| Разрешение встроенных дисплеев
| 1920 х 1080 пикселей;
480 х 320 пикселей
|
Система вертикального отклонения
|
| Входная связь
| По постоянному току, переменному току или заземление
|
| Входной импеданс
| 1 МОм ± 1%, 50 Ом ± 2,5%
|
| Входная емкость
| 17 пФ ± 3 пФ
|
| Максимальное входное напряжение:
|
|
| 1 МОм
| 30 В (скз) или ±40 В (пик);
с пробником RP3500A: 300 В (скз); ±400 В (пик)
|
| 50 Ом
| 5 В (скз)
|
| Чувствительность по вертикали:
|
|
| 1 МОм
| От 1 мВ/дел до 10 В/дел
|
| 50 Ом
| От 1 мВ/дел до 1 В/дел
|
| Диапазон смещения по постоянному току:
|
|
| 1 МОм
| ± 1 В (1 мВ/дел - 50 мВ/дел)
± 30 В (51 мВ/дел - 260 мВ/дел)
± 100 В (265 мВ/дел - 10 В/дел)
|
| 50 Ом
| ±1 В (1 мВ/дел - 100 мВ/дел)
±4 В (102 мВ/дел - 1 В/дел)
|
| Динамический диапазон
| ±5 делений
|
| Относительная погрешность усиления по постоянному току
| ± 2% от всей шкалы
|
Горизонтальная развертка
|
| Диапазон временной развертки
| От 50 пс/дел до 1000 с/дел
|
| Разрешение по времени
| 0,5 пс
|
| Погрешность частоты опорного генератора
| 1 х 10-6/год
|
| Задержка между каналами
| ≤50 пс
|
Система запуска
|
| Источник сигнала запуска
| Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока
|
| Режим запуска
| Автоматический, нормальный, одиночный
|
| Диапазон удержания
| От 8 нс до 10 с
|
| Полоса пропускания системы запуска:
|
|
| внутренний источник запуска
| Полоса пропускания аналоговых входов
|
| внешний вход запуска
| 200 МГц
|
| Чувствительность системы запуска:
|
|
| внутренний источник запуска
| 0,5 деления; ≥50 мВ/дел
|
| внешний вход запуска
| 200 мВ (пик-пик) (DC – 100 МГц);
500 мВ (пик-пик) (100 МГц – 200 МГц)
|
| Импеданс внешнего входа запуска
| 1 мОм ±1%, SMA разъем
|
| Диапазон установки порога срабатывания запуска:
|
|
| внутренний источник запуска
| ± 5 делений от центра экрана
|
| внешний вход запуска
| ± 5 В
|
| питающая сеть переменного тока
| Фиксированное значение 40% - 60 %
|
Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение):
|
| 1 МОм
| 400 мкВ
|
| 50 Ом
| 500 мкВ
|
| Поддержка курсорных измерений
| 2 пары курсоров по осям X и Y
|
| Количество автоматических измерений
| 41 (в том числе до 14 измерений могут отображаться одновременно на экране)
|
| Количество математических функций
| 4
|
| Максимальная длина сигнала БПФ
| 1 млн. точек
|
| Типы окна БПФ
| Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник
|
| Поиск по пиковым значениям
| Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем
|
Расширенное БПФ
|
| Длина записи
| 64 000 точек
|
| Скорость захвата БПФ
| 10 000 спектров/с
|
| Установка разрешения полосы пропускания
| Ручная/автоматическая
|
| Тип окна БПФ
| Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник
|
| Поиск по пиковым значениям
| Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем
|
Анализ осциллограмм
|
| Запись сигналов
| Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов.
|
| Тест «Годен/Не годен»
| Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана
|
| Цветовая гамма
| Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы
|
| Цифровой вольтметр
| 3 разряда, измерение напряжения постоянного и переменного тока
|
| Прецизионный частотомер
| До 8 разрядов
|
| Разрешение
| От 3 до 8 разрядов (устанавливаемое пользователем)
|
| Функции частотомера
| Измерение частоты, периода, сумматор
|
| Частотный диапазон частотомера
| От 0 до 5 ГГц
|
| Сумматор
| До 48 разрядов
|
Общие характеристики
|
| Тип и размер встроенного дисплея
| 15,6-дюймовый сенсорный дисплей с управлением «Multi-Touch»
|
| Особенности дисплея
| Механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем
|
| Разрешение встроенного дисплея
| 1920 х 1080 пикселей
|
| Масштабная сетка
| 10 делений по вертикали х 8 делений по горизонтали
|
| Интерфейсы связи
| USB 3.0, LAN
|
| Видеовыход
| HDMI
|
| Напряжение и сила тока сети питания
| 100 В – 240 В, 45 – 440 Гц
|
| Максимальная потребляемая мощность
| 500 Вт
|
| Диапазон рабочих температур
| От 0℃ до +50℃
|
| Диапазон температур хранения
| От -30℃ до +70℃
|
| Относительная влажность
| Не более 90%
|
| Габаритные размеры
| 439 х 310 х 491 мм
|
| Высота для монтажа в измерительную стойку
| 7U
|
| Вес
| 22,5 кг
|
