О товаре

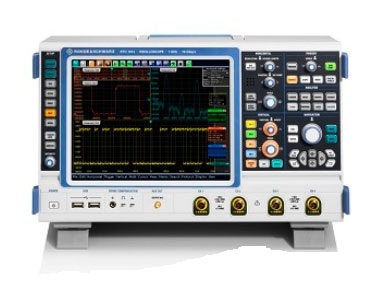

Осциллограф цифровой RTO2012 оснащен целым рядом инструментов для анализа сигналов последовательных интерфейсов. Использование панели приложений позволяет определить конфигурацию для любого заданного протокола всего за несколько шагов. Осциллограф имеет возможность аппаратного запуска по определенному содержимому протокола, а также по ошибкам протокола. Кроме этого, в осциллографе есть возможность проводить испытания своих продуктов на соответствие техническим требованиям стандартов передачи данных.
Технические характеристики
| Номер в госреестре СИ | 64474-16 |
| Вид исполнения | Настольный |
| Полоса пропускания, МГц | 1000 |
| Количество каналов | 2 |
| Количество цифровых каналов | 16 (опция) |
| Частота дискретизации, Гвыб/сек | 10 |
| Вертикальное разрешение (A/D), бит | 8 |
| Максимальная длина записи | 50 M |
| Сегментированная память | Опция |
| Максимальная частота захвата, осц/с | 1000000 |
| Вертикальная развертка | 1 мВ/дел - 1 В/дел |
| Горизонтальная развертка | 25 пс/дел - 10000 с/дел |
| Точность временной развертки, ppm | ±5 |
| Режимы входа | 50 Ом, 1 МОм |
| Генератор сигналов | Да |
| Встроенный логический анализатор | Опция |
| Декодер последовательных шин | I2C (опция); SPI (опция); RS232/UART (опция); CAN (опция); LIN (опция); FlexRay (опция); MIL-STD-1553 (опция) |
| Анализ спектра | БПФ |
| Вход внешнего запуска | Да |
| Выход внешнего запуска | Да |
| Фильтры в системе синхронизации | DC; AC; НЧ; ВЧ |
| Дополнительные виды синхронизации | Фронт; Глитч; Импульс; Рант; Окно; Тайм-аут; Интервал; Data2Clock; Шаблон; Состояние; Последовательный; Видео; Шина (опция); Зона (опция) |
| Математические функции | Сложение, вычитание, умножение, БПФ |
| Тип отображения | Цифровой |
| Дисплей | Цветной сенсорный экран, LC TFT, диагональ 12,1, разрешение 1280х800 (WXGA) |
| Видеовыход | DVI-D |
| Интерфейс | USB 2.0, USB 3.1, LAN, DVI-D для внешнего монитора, GPIB (опция RTO-B10) |
| Гарантия (мес.) | 12 |
| Страна производитель | Германия |
| Габаритные размеры, мм | 427х249х204 |
| Вес нетто, кг | 9.6 |
