О товаре
Портативный осциллограф THS3024-TK - это высокоточный прибор для исследования и анализа электрических сигналов. Он оснащен двумя каналами, полосой пропускания 200 МГц и максимальной частотой дискретизации 2 Гвыб/с. Встроенный частотомер позволяет измерять частоту входного сигнала. Прибор также имеет функцию автоматического измерения и может сохранять данные на внешний носитель. Осциллограф идеально подходит для обучения, научных исследований и профессионального использования.
Технические характеристики
| Номер в госреестре СИ |
56713-14 |
| Вид исполнения |
Портативный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
200 |
| Максимальная длина записи |
10 K |
| Частота дискретизации, Гвыб/сек |
5 |
| Вертикальная развертка |
2 мВ/дел - 100 В/дел |
| Горизонтальная развертка |
2 нс/дел до 4 с/дел |
| Вертикальное разрешение (A/D), бит |
8 |
| Режимы входа |
AC, DC |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Математические функции |
FFT, +, −, × |
| Интерфейс |
USB Host, mini-USB |
| Дисплей |
TFT, диагональ 15,3 см, разрешение 320х243 |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
265х190х70 |
| Вес нетто, кг |
2.2 |
Описание портативного осциллографа THS3024-TK
Портативные осциллографы Tektronix серии THS3000 с четырьмя изолированными каналами и возможностью непрерывной работы от аккумулятора в течение 7 часов позволяют выполнять дифференциальные измерения и измерения в режиме изоляции от цепей заземления как в лаборатории, так и на объекте.
Этот прибор не подведёт в самых неблагоприятных условиях, предоставляя вам все традиционные преимущества Tektronix — высокое качество безопасных измерений по доступной цене
Отличительные особенности портативного осциллографа THS3024-TK
- Модели с полосой пропускания 100 или 200 МГц
- Частота дискретизации до 5 Гвыб./с, разрешение 200 пс

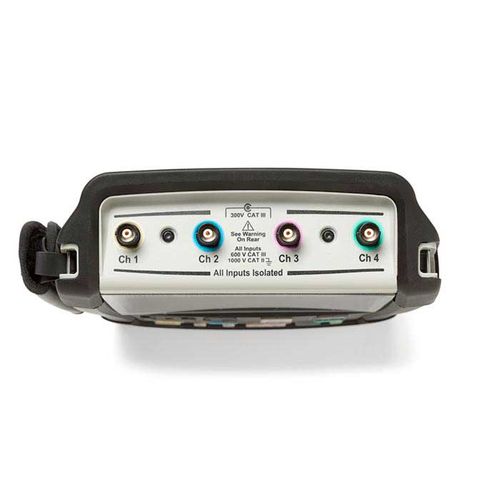

- 4 канала с полной гальванической развязкой
Теxнические xарактеристики портативного осциллографа THS3024-TK
| Параметр
| Значения
|
| Количество каналов |
4 изолированных |
| Полоса пропускания |
200 МГц |
| Время нарастания |
3,5 нс |
| Ограничение полосы пропускания |
20 кГц, 20 МГц |
| Связь по входу |
AC, DC |
| Входной импеданс |
1 МОм±1%, 14 пФ±2 пФ |
| Коэффициент вертикального отклонения |
2 мВ/дел…100 В/дел |
| Вертикальное разрешение |
8 бит |
| Погрешность усиления постоянного напряжения |
±2,1% |
Комплектация портативного осциллографа THS3024-TK
- Осциллограф TPS2012B
- Пассивные пробники THP0301-Y/B/M/G 300 МГц 10X — 4 шт.
- Литий-ионная аккумуляторная батарея
- Ручка и ремешок
- Переходник с разъемами USB-A и mini-USB-B для подключения к ПК
- Руководство по вводу в эксплуатацию и по безопасности
- Компакт-диск с документацией
- Сетевой адаптер с кабелем питания
- Мягкая сумка ACHHS (в комплекте поставки для базовой модели и опционально для модели с обозначением TK)
- ПО OpenChoice® Desktop для работы с настольным ПК
- Сертификат калибровки
