RIGOL HDO1204 Осциллограф цифровой

0 отзывов

Артикул: HDO1204

Код товара: 10016302

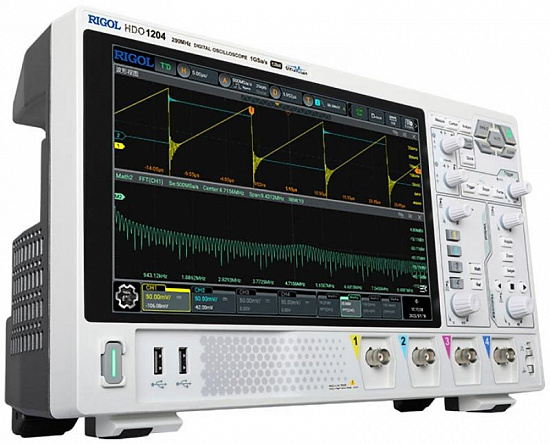

Цифровой осциллограф HDO1204_1
Цифровой осциллограф HDO1204_2
Посмотрите со всех сторон в 3D
Цифровой осциллограф HDO1204_1
Цифровой осциллограф HDO1204_2
RIGOL
RIGOL
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Вид исполнения — Настольный
  • Количество аналоговых каналов — 4
  • Полоса пропускания, МГц — 200
  • Максимальная длина записи — 50 M
Все характеристики Подробное описание
По запросу
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

RIGOL HDO1204 - это современный цифровой осциллограф с высоким разрешением и полосой пропускания 200 МГц. Он идеально подходит для исследования и отладки электронных схем благодаря своим продвинутым техническим характеристикам и широкому функционалу. Особенностью данного осциллографа является процессор собственной разработки "Centaurus", который обеспечивает высокую производительность и точность измерений. RIGOL HDO1204 - надежный и мощный инструмент для профессиональных задач.

Технические характеристики

Вид исполнения Настольный
Количество аналоговых каналов 4
Полоса пропускания, МГц 200
Максимальная длина записи 50 M
Частота дискретизации, Гвыб/сек 2
Тип отображения Цифровой
Генератор сигналов Нет
Гарантия (мес.) 36
Страна производитель Китай
Габаритные размеры, мм 358х215х121
Вес нетто, кг 3.8

Описание цифрового осциллографа HDO1204:

Цифровой осциллограф Rigol HDO1204 предлагает инженерам превосходные технические характеристики и широкие функциональные возможности, необходимые для разработки и отладки современных электронных устройств. Высокое разрешение по вертикали (12 бит) позволяет наблюдать даже малейшие искажения сигнала и выделять малые сигналы на уровне шумов. Благодаря применению новейшей разработки компании Rigol - процессора "Centaurus" и технологии UltraVision 2, в цифровом осциллографе HDO1204 обеспечиваются высокая скорость захвата осциллограмм, высокая частота дискретизации в реальном времени, глубина записи до 100 М точек.

В цифровом осциллографе Rigol HDO1204 установлен большой сенсорный дисплей, что в комбинации с традиционными органами управления делает работу с осциллографом ещё более удобной.

Технические характеристики HDO1204:

Параметр Значение
Полоса пропускания 200 МГц
Режим дискретизации
 Реальное время
Количество каналов 4 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм
 50000 осц./сек (векторный режим)
1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип ≤5 нс
Цифровой вольтметр
Источник аналоговые каналы (CH1, CH2)
Функция измерения DC, AC+DC RMS, AC RMS
Разрешение ACV / DCV: 4 бита
Звуковой сигнал при выходе значения напряжения за верхний или нижний заданные пределы
внутри или вне установленного диапазона
Частотомер
Общие параметры Источник аналоговые каналы (CH1, CH2) или внешний запуск EXT
Разрешение 3 или 6 цифр, пользовательская
Макс. частота
 макс. частота аналогового канала
Функция измерения частота. период, счет импульсов
Суммирование Источник 48-бит счетчика
Фронт подсчет количества нарастающих фронтов
Временная база внутренний источник опорной частоты
Дисплей
Тип дисплея диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея 1280 (по горизонтали) × 800 (по вертикали) точек
Сетка 10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение выкл; от 100 мс до 10 с; бесконечно
Яркость
 256 уровней (ЖК HDMI)
Питание
Напряжение 100 ~ 240 Вэфф. AC, 50 ~ 60 Гц
Потребляемая мощность <400 Вт
Предохранитель 3,15 A, T тип, 250 В

Комплектация:

  • Осциллограф
  • Кабель питания
  • Кабель USB
  • Пассивные пробники (4 шт.)
Преимущества
  • Сверхнизкий уровень собственного шума для более чистых сигналов, более точное измерение низкоуровневых сигналов
  • 12-битное разрешение, позволяющее видеть мельчайшие искажения сигнала и выделять малые сигналы на уровне шумов
  • Частота дискретизации в реальном времени до 2 Гвыб/с
  • Глубина записи до 100 млн. точек, обеспечивая захват более детализированных сигналов в течение более длительных промежутков времени
  • Декодирование сигналов шин последовательной передачи данных в стандартной комплектации: SPI, I2C, RS-232/UART, CAN, LIN
  • 10,1-дюймовый HD сенсорный экран
  • Фотоэлектронные органы управления на передней панели являются долговечными и обеспечивают более точное и плавное взаимодействие и упрощают измерение.
Комплектация
  • Осциллограф RIGOL HDO1204
  • Кабель питания
  • Кабель USB
  • Пассивные пробники PVP2350 350 МГц. (4 шт.)
Документация
Практическое руководство по выбору осциллографа

Рекомендации по выбору

Скачать
