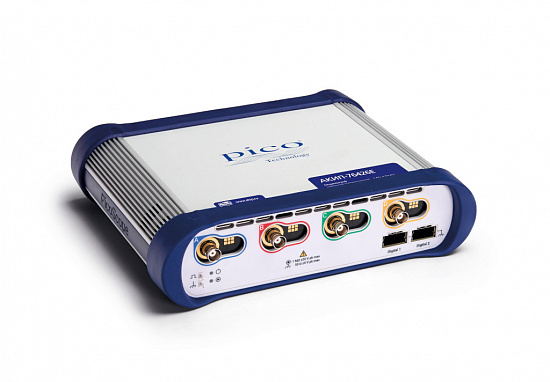

АКИП-76405E Осциллограф

Описание цифрового запоминающего осциллографа АКИП-76405E:

• «6 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных (Serial), анализ смешанных сигналов /MSO (для цифр. каналов требуется опция TA369)
• Осциллограф: 4 канала, 2 слота логического пробника
• Полоса пропускания: 1 ГГц или 750 МГц (в зависимости от модели
• Разрядность АЦП: o 8/ 10/ 12 бит - АКИП-76425E, АКИП-76426E o 8 бит -АКИП-76405E, АКИП-76406E
• Макс. частота дискретизации: 5 ГГц
• Макс. объем памяти: от 2 ГБ до 4 ГБ (в зав. от модели и режима)
• Доступен захват формы сигнала на интервале 200 мс с максимальной дискретизацией
• Сегментированная память: 10.000 осциллограмм (во внутр. буфер)/ 2.000.000 для пакета PicoSDK, цифровая растяжка/ Zoom
• Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц)
• Цифровая регистрация на ПК (streaming mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK – частота дискретизации до 312 МГц (определяется системными параметрами ПК)
• Функциональный генератор: до 50 МГц/ 5 Вп-п (синус, меандр, треугольник, пост. напряжение /DC, Sin X/x, колоколообразный/half-sine, sinc, ПСП/ PRBS - одновременно с осциллографом!)
• Формирование сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, частота дискретиз. 200 МГц, память 40К
• Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ
• Автоизмерения: 15 параметров; курсорные измерения (U; T; 1/T). дополнительные измерения (16 парам. - DeepMeasure™)
• Математика: 35 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
• Декодирование сигналов: поддержка более 20 протоколов
• Допусковый контроль: тест по маске (форма пользователя, табличные данные, автогенерация по вх. сигналу, импорт данных/файл)
• Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 бит.)
• Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами PicoSDK)
• Питание от сетевого адаптера 12В/ 7А
• Масса 2,2 кг (только осциллограф)
• Гарантия 5 лет

Технические характеристики осциллографа АКИП-76405E:
