О товаре

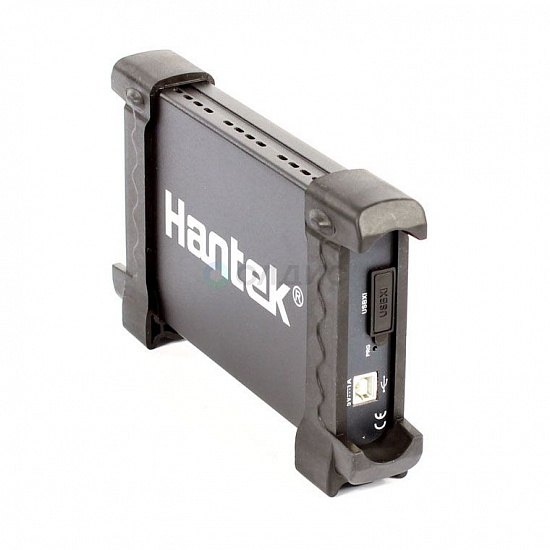

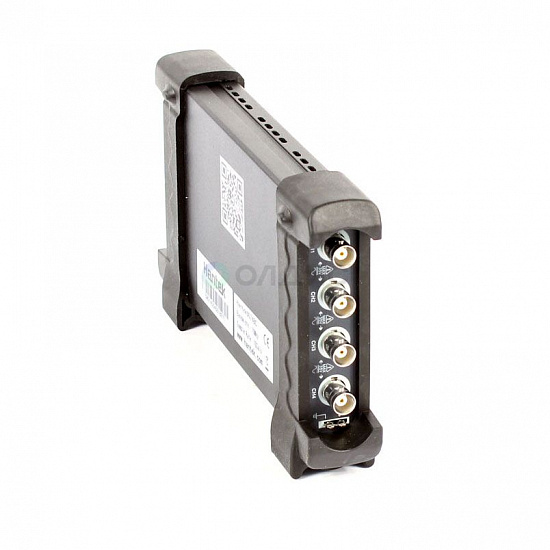

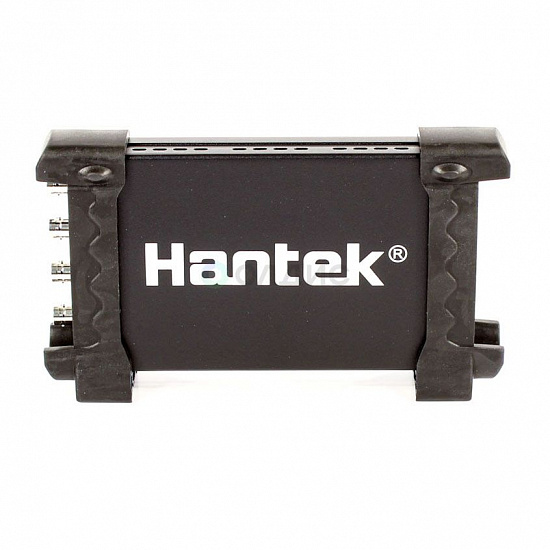

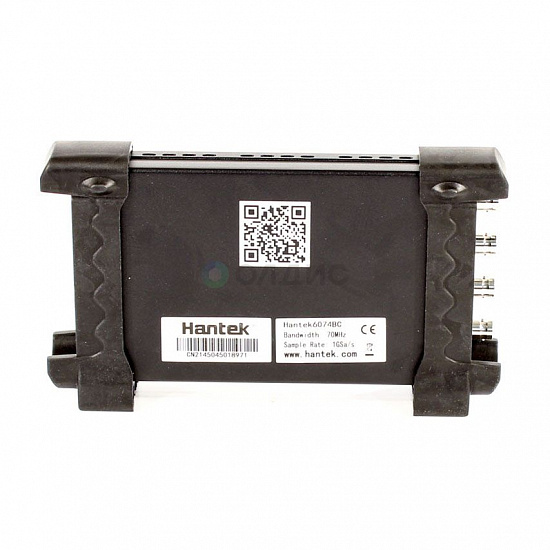

Модель DSO-6074bc – высокопроизводительный, четырехканальный осциллограф от китайского производителя Hantek. Это удобное миниатюрное устройство для измерений в реальном времени. У прибора в наличии вертикальное восьмибитное разрешение и полоса пропускания – 70 МГц.
Чувствительность устройства – от 2 мВ/дел. Модель поддерживает работу: AC, DC, GND. Частота дискретизации этого устройства находится в диапазоне до 1 ГГц в реальном времени, при условии работы одного канала.
Эта модель комплектуется USB кабелем, двумя щупами, зажимами с BNC соединением, диском с ПО.
Технические характеристики
| Вид исполнения |
USB-приставка |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
70 |
| Максимальная длина записи |
64 K |
| Частота дискретизации, Гвыб/сек |
1 |
| Генератор сигналов |
Нет |
| Гарантия (мес.) |
24 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
175х105х25 |
| Вес нетто, кг |
0.9 |
Описание осциллографа Hantek DSO-6074bc:
Модель DSO-6074bc – высокопроизводительный, четырехканальный осциллограф от китайского производителя Hantek. Это удобное миниатюрное устройство для измерений в реальном времени. У прибора в наличии вертикальное восьмибитное разрешение и полоса пропускания – 70 МГц.
Чувствительность устройства – от 2 мВ/дел. Модель поддерживает работу: AC, DC, GND. Частота дискретизации этого устройства находится в диапазоне до 1 ГГц в реальном времени, при условии работы одного канала.
Эта модель комплектуется USB кабелем, двумя щупами, зажимами с BNC соединением, диском с ПО.
Отличительные особенности DSO-6074bc:
У этого оборудования необычный корпус. Внешняя оболочка прибора термостойкая, прочная, сделана из алюминия. Это гарантирует целостность прибора в любых ситуациях.
Стоит учесть, что при эксплуатации такой модели нельзя измерять напряжение более 35 В с помощью щупа 1Х. Чрезмерно высокое напряжение в этом случае выведет осциллограф из строя, а также способно нанести вред и пользователю прибора, и компьютеру.
Сферы применения осциллографа:
Это миниатюрный прибор при использовании подключают к компьютерам. Размеры осциллографа – 205x120x35 мм, а также малый вес, который составляет 900 г, позволяют носить эту модель с собой, а также брать ее в деловые поездки.
Располагать прибор в работе допустимо и горизонтально, и вертикально. То есть, для стационарной работы этот осциллограф также удобен. Ведь производительность DSO-6074bc выше, чем у многих приборов стандартного размера, но такая модель занимает мало места.
Технические характеристики осциллографа Hantek DSO-6074bc:
| Параметр
| Значение
|
| Каналов
| 4
|
| Полоса пропускания
| 70МГц
|
| Частота дискретизации (выборок в секунду)
| 1ГГц в одноканальном режиме, делится на количество каналов
|
| Импеданс
| 1 Мегаом 25пФ
|
| Режимы
| AC/DC/GND
|
| Вертикальное разрешение
| 8 бит**
|
| Диапазоны
| 2 мВ-10В
|
| Точность по постоянному току
| ±3%***
|
| Точность временной базы
| ±50ppm
|
| Временные диапазоны
| 2 нс-1000с
|
| Управление вертикальным положением
| Да
|
| Защита входа
| Диод
|
| X-Y
| Да
|
| Автонастройка
| Да (от 30Гц до полной полосы пропускания)
|
| Внешний вход триггера(EXT)
| Нет
|
| Режимы триггера
| авто, нормальный, одиночный
|
| Наклон триггера
| +/-
|
| Управление уровнем триггера
| Да
|
| Типы триггера
| По растущему фронту, по спадающему фронту, видео, длительность импульса
|
| Источник триггера
| каналы 1-4
|
| Пре- пост- триггер
| 0-100%
|
| Размер буффера
| 64 КБ (делится на количество включенных каналов)
|
| Измерения курсором
| Да
|
| Питание
| только USB
|
Управление и индикация:
Устройство просто в эксплуатации. Однако у этой модели есть более 20 функций автоматического измерения, что делает ее полезной при проведении инженерных расчетов.
Во время работы устройство подключается к интерфейсу USB. Осциллограф совместим с ОС Windows: 7, 8, 10. При необходимости ускорить измерения, к одному компьютеру допустимо подключать несколько приборов DSO-6074bc.
Сигнала может быть сохранен в форматы: текстовый, MS excel, pg/bmp. У устройства следующие типы триггера: видео, по растущему фронту, длительность импульса, по спадающему фронту.
Комплект поставки Hantek DSO-6074bc:
- USB осциллограф Hantek DSO-6074bc - 1 шт
- USB Кабель - 1шт.
- Диск с ПО - 1шт.
- Щупы с полосой 90МГц с переключателем 1:1, 1:10 - 2шт.
- Зажимы-крокодилы с BNC соединением - 2 шт.
